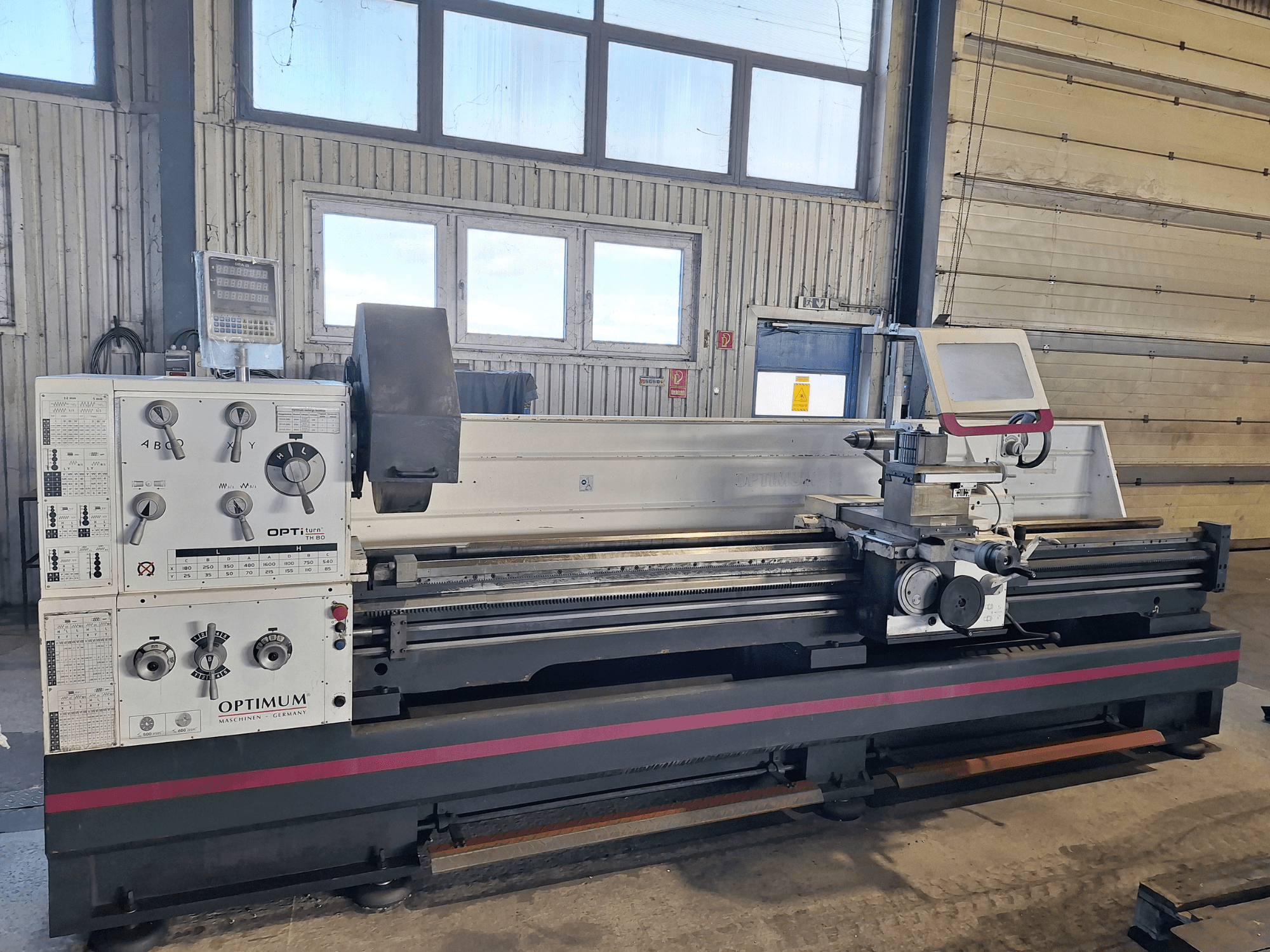

Optimum - OptiTurn TH 8030DHU-TUR-OPT-2022-00001

• Tipas ir svarbiausi dalykai

  • Pirmaujančios ir traukos veleninės tekinimo staklės, didelis lankstumas, tikslumas ir ekonomiškumas

  • Su paruoštu skaitmeniniu padėties indikatoriumi (žr. Papildoma įranga) ir greitai keičiamu plieniniu laikikliu (žr. Papildoma įranga)

• Pristatymo informacija

  • Pakavimo rodikliai: Ilgis 4770 mm, plotis 1150 mm, aukštis 1840 mm

  • Svoris: bruto 4480 kg, neto 3870 kg

• Techniniai duomenys

  • Keliamoji galia 1,4 t/m

  • Darbo sritys:

    • Didžiausias aukštis 400 mm

    • Svyravimo skersmuo virš mašinos lovio 800 mm

    • Svyravimo skersmuo virš obliavimo slenksčio 570 mm

    • Lovos plotis 400 m

    • Didžiausias plotis 3050 mm

    • Pasukimo skersmuo lovos tiltelio dalyje 1035 mm

    • Posūkio ilgis lovio tilteliu 250 mm

  • Greičio diapazonas:

    • Pavarų skaičius 16

  • Greito judėjimo greitis:

    • Greitas judėjimo greitis 3800 mm/min

    • Paaiškinimai apie greitąjį judėjimą maks. 5 min. (30 min. pertrauka)

  • Elektriniai duomenys:

    • Pavaros variklio galia 11 kW

    • Maitinimo įtampa 400 V

    • Maitinimo tinklo dažnis 50 Hz

    • Elektros jungtys: Bendra vardinė vertė 12 kW

  • Aušinimo tepalo sistema:

    • Aušinimo skysčio siurblio galia 150 W

  • Suklys:

    • 8.

    • Suklio skylės ir strypo praėjimo skersmuo 105 mm

    • Suklio kūgis Ø113 (kūgis 1:20) mm

    • Didžiausias įrankių laikiklio aukštis 32 mm

  • Galinis laikiklis:

    • Galinis griebtuvas MK 5

    • Galinės staklės plunksnos eiga 235 mm

    • Galinės staklės plunksnos skersmuo 90 m

  • Dantračiai:

    • Metrinis žingsnis: 0,45-120 mm/apyvartai (54 žingsniai)

    • Imperinis žingsnis 80 - 7/16 Gg/1" (60 žingsnių)

    • Diametrinis žingsnis 7/8-160 (42 žingsniai)

    • Modulinio sriegio žingsnis 0,25 - 60 mm/apyvartos (46 žingsniai)

  • Judėjimas:

    • Viršutinio šliaužiklio eiga: 230 mm

    • Vežimėlio balno eiga 2900 mm

    • Kryžminio šliaužiklio eiga 368 mm

  • Padavimas:

    • Išilginis pastūmos diapazonas: 0,044 - 1,48 mm/apyvartą (25 pastūmos)

    • Plokščiojo padavimo diapazonas: 0,022-0,74 mm/apyvartą (25 padavimai)

• Konstrukcijos ypatybės ir sauga

  • Grūdinta ir šlifuota Z ašies kreipiančioji

  • Suklio tvirtinimo kumštelinė spyna DIN ISO 702-2 Nr. 8

  • Preciziškai pagamintos kreipiančiosios; visos kreipiančiosios reguliuojamos pleištinėmis juostelėmis

  • Viršutinio šliaužiklio reguliavimo diapazonas ± 90°

  • Garantuojamas geresnis nei 0,015 mm verpstės nosies koncentriškumas

  • Bėgiai, ratukai ir pagrindinis suklys veikia alyvos vonioje

  • Lygūs, grūdinti ir šlifuoti krumpliaračiai su 2 reguliuojamais tiksliaisiais kūginiais ritininiais guoliais

  • Aiški pasirinkimo svirtis, skirta perjungti pastūmos normas

  • Uždaros konstrukcijos greitojo tiekimo pavara

  • Alyvos vonioje grūdinti ir šlifuoti krumpliaračiai ir velenai tiksliuose guoliuose

  • Rankiniai ratai atjungti ir išbandyti pagal EN 23125

  • Dviejų kanalų dešinės ir kairės pusės jungiklis, išbandytas pagal EN 23125

  • Jungiklis su gyvavimo ciklo skaičiavimais, išbandytas pagal EN ISO 13849

  • Dešinysis / kairysis lovio vežimėlio sukimasis per perjungiamąjį veleną

  • Centrinis lovio šliaužiklio tepimas

  • Aušinimo įtaisas su atskiru aušinimo skysčio rezervuaru su lygio indikatoriumi ir alyvos separatoriumi; lengvas ir pilnas ištuštinimas ir valymas pagal DIN

  • Vedantysis suklys

  • Avarinio stabdymo pučiamasis jungiklis, variklio apsaugos jungiklis, užrakinamas pagrindinis jungiklis

  • Avarinio stabdymo įtaisas su kojiniu valdikliu

  • Apsauginiai rankiniai ratai su atleidimo funkcija X ašyje

  • Rankiniai ratai su reguliuojama smulkiąja skale 0,04 / 0,02 mm

  • Kūginio tekinimo galinis staklynas, reguliuojamas ± 10 mm

  • Galinio staklių pynė ir rankinis ratukas su reguliuojama tiksliąja skale

  • Galinės staklės rankena padėčiai keisti

  • Galinės staklės plunksna su dviem reguliuojamomis 1/4 arba 1/1 apsisukimo proporcijomis

  • Greitasis tiekimas: mygtukas ir pasirinkimo svirtis greitajai eigai plano ir išilgine kryptimi įjungti; įtraukus į galinį jungiklį neišsijungia visos staklės

  • Apsauginis ribinis jungiklis su priverstinio atidarymo kontaktais

  • Elektrinis variklio stabdys su greitu avariniu stabdymu; greitas stabdymas be ratukų įprastinio veikimo metu

  • Elektra su "Siemens" komponentais

  • Energijos grandinė, skirta švelniam linijų ir žarnų vedimui

Papildoma įranga

• Skaitmeninis padėties indikatorius DPA 21 su stikline skale

• Greitai keičiamas plieninis laikiklis SWH 9-D

• Plieninis 41 x 180 D tipo laikiklis kvadratiniams kaltams (didžiausias įrankio aukštis 32 mm)

• Fiksuotas rėmelis (stabili atrama) praėjimas maks. Ø 150 mm

• Bėginis rėmelis (pastovus / sekantis ramstis) praėjimas maks. Ø 130 mm

• Mašinos apšvietimas / LED mašinos lempa

• Reduktoriaus įvorė MK 5 / MK 7

• Fiksuotas centravimo taškas MK 5

• Fiksuotas centravimo taškas MK 5, legiruotas

• Pozicijos ribotuvas su tiksliu reguliavimu

• Keitimo pavarų rinkinys

• Uždara kokybiška alyva

• Valdymo įrankiai
