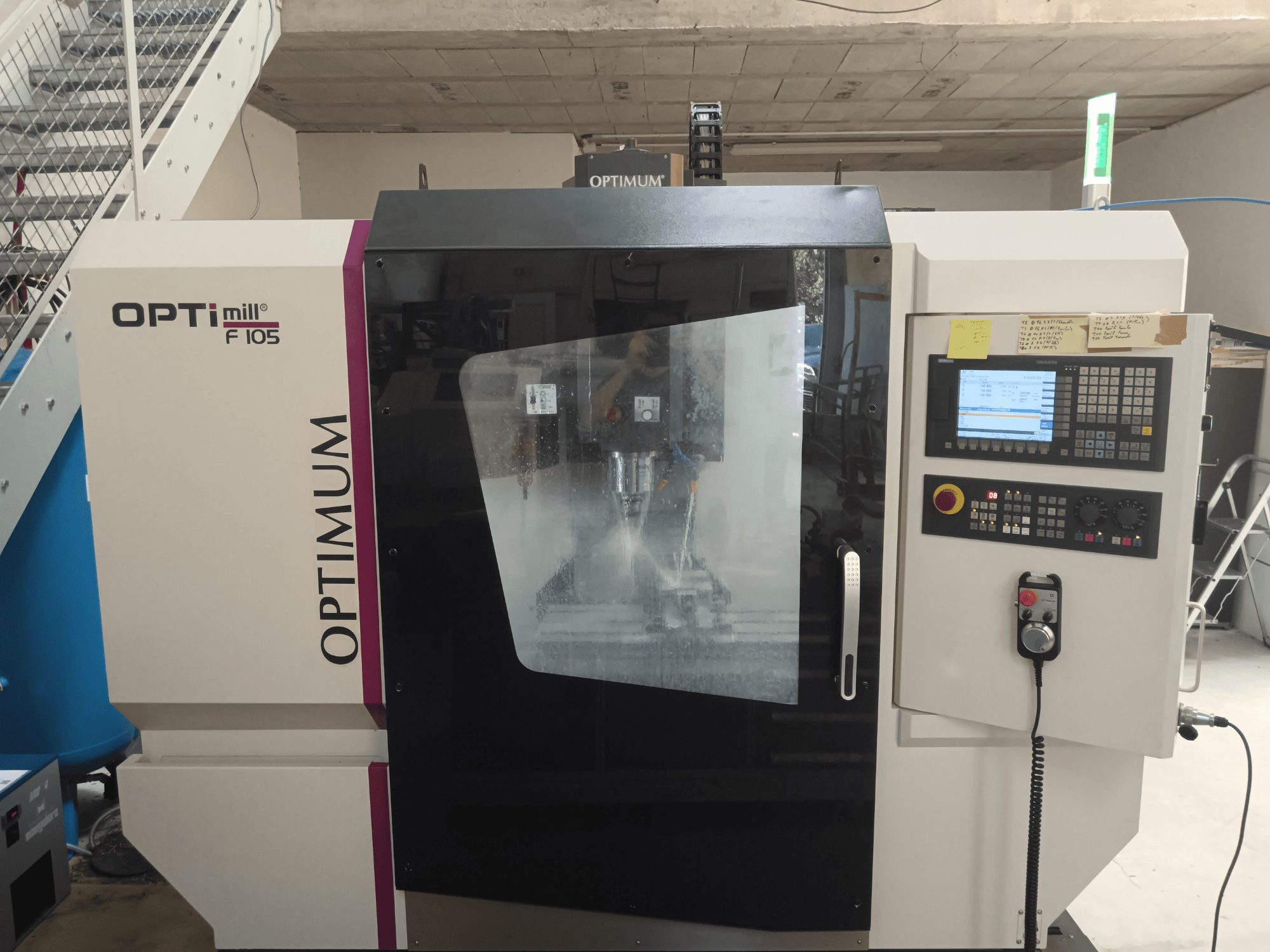

Optimum - Optimill F 105 FR-MIL-OPT-2023-00001

Elektros jungtis: 3 x 400 V ~ 50 Hz, 15 kVA

Suklys:

• Galia S1: 7,5 kW

• Galia S6-30 %: Svoris: 11 kW

• Sukimo momentas S1: 48 Nm

• Sukimo momentas S6-30%: 70 Nm

Tepimo / aušinimo sistema:

• Aušinimo skysčio siurblio galia: 650 W

• Bako talpa: 120 L

Suslėgtas oras:

• Minimalus prijungimas: 0,6 MPa (6 bar)

• Oro sąnaudos: 0,1-0,15 m³/h, esant 0,6 MPa

• Rekomenduojama oro kokybė: ISO 8573.1, 2 klasė

• Oro vartotojai: įrankių keitiklis pirmyn/atgal; įrankių užspaudimas/atjungimas; pasirinktinai sukamojo stalo užspaudimas

Suslėgtojo oro aptarnavimo įrenginys:

• Drenažo filtrai: Filtrai: 40 μm

• Korpusas: Polikarbonatas:

• Didžiausias slėgis: 1,5 MPa

• Rekomenduojama alyva: ISO VG32

• Tepiklio kiekis: 90 ml

• Nusausinimas: rankinis

• Oro jungties sriegis: 3/8"

Ašių eigos:

• Z atstumas suklys-stalas: 100 - 600 mm

Tikslumas:

• Pakartojimo tikslumas: ±0,008 mm

• Pozicionavimo tikslumas: ±0,01 mm

Servo variklio sukimo momentas:

• X: 8 Nm

• Y: 8 Nm

• Z: 11 Nm

Lentelė:

• Dydis: 800 x 320 mm

• T formos lizdai (dydis / skaičius / žingsnis): 14 / 3 / 100 mm

• Didžiausia padavimo sparta: Maksimalus našumas: 10 000 mm/min.

Įrankių keitiklis:

• Pozicijos: 1: 12

• Didžiausias įrankio skersmuo: 70 mm

• Didžiausias įrankio ilgis: 300 mm

• Įrankių keitimo laikas: 7 s

Aplinkos sąlygos:

• Darbinė temperatūra: 19 - 21 °C

• Santykinė oro drėgmė: 5-80 % be kondensato

• Slėgis: 700 - 1060 hPa

• Laikymo temperatūra: 5 - 45 °C
