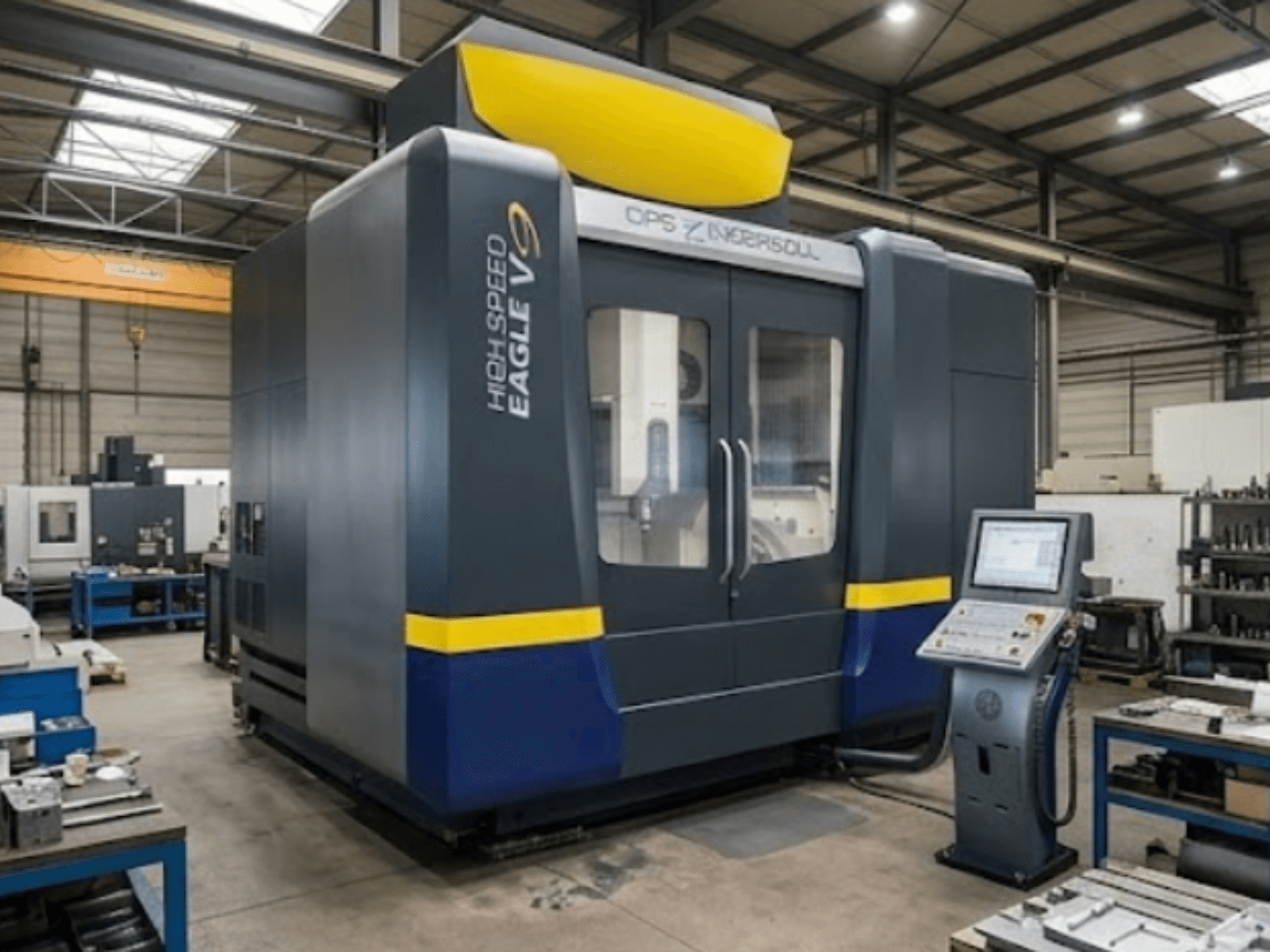

OPS INGERSOLL - Eagle V9DE-MIL-OPS-2014-00001

- Staklių konstrukcija: dvigubas portalinis pavarų mechanizmas X ir Y ašyse, vibraciją slopinantis polimerinio betono pagrindas su 3 taškų tvirtinimu be pamatų

- X ašies eiga: 800 mm

- Y ašies eiga: 600 mm

- Z ašies eiga: 500 mm

- B ašies poslinkis: 140° / 60°

- C ašies eiga: 360°

- B ašies greitis: 25 aps/min

- C ašies greitis: 100 aps/min

- Maks. greitasis judėjimo greitis: 45 m/min

- Maks. pagreitis: 10 m/s²

- 1-asis suklis (standartinis): aukšto dažnio suklis HSK-A63, 35 kW galia, 1–18 000 aps/min, 83 Nm sukimo momentas

- 1-ojo suklio įrankių keitiklis: HSK-A63, 48 pozicijų

- 2-asis velenas (papildoma opcija Nr. 5): aukšto dažnio velenas HSK-E50, 17 kW galia, 1–36 000 aps/min

- 2-ojo veleno įrankių keitiklis: HSK-E50, 72 pozicijų

- Valdymo sistema: HEIDENHAIN iTNC 530 HSCi

- Stalo tipas: T-formos griovelių stalas (pakeičiamas 4-osios/5-osios ašies bloku, jei pasirinkta ši papildoma funkcija)

- 4-osios/5-osios ašies ruošinio matmenys: 500 mm skersmuo x 500 mm aukštis, maks. svoris 250 kg

- Tikslumo paketas 1: Šilumokaičio kontūras ± 0,1 °C ir pavaros aušinimas

- Tikslumo paketas 2: X/Y/Z ašių padėties ir geometrijos paklaidų kompensavimas

- Tikslumo paketas 3 (5 ašių pasirinkimas): ATDC (automatinė temperatūros nuokrypio kontrolė), 5 ašių kompensavimas, „Heidenhain KinematicsOpt“ su kalibravimo sfera

- Įrankio matavimas: „Blum“ lazerinė sistema, skirta įrankio lūžio kontrolei ir įrankio ilgio bei skersmens kompensavimui

- Ruošinio matavimas: „Renishaw“ infraraudonųjų spindulių jutiklis

- Tepimas: minimalaus kiekio tepimas (išorinis suklis), automatinis centrinis suklio, pavaros ir kreipiamųjų sistemos tepimas

- Automatizavimo / apdorojimo sistema (papildoma įranga Nr. 13): dešinėje pusėje sumontuota apdorojimo sistema „IMC5 MultiChange light“ (2004 m.), standartinis „RCS“ griebtuvas, 8-vietis ruošinių magazinas

- Elektrodų dėklas (14-oji papildoma funkcija): Dvigubas elektrodų dėklas „Erowa ITS“ (154 vietų)

- Papildomos funkcijos:

šruobų dėžė

automatinis pjovimo įrankių valymas purškimo skysčiu

HR410 rankinis ratas
