OMC - PL 90sIT-PRE-OMC-2025-00001

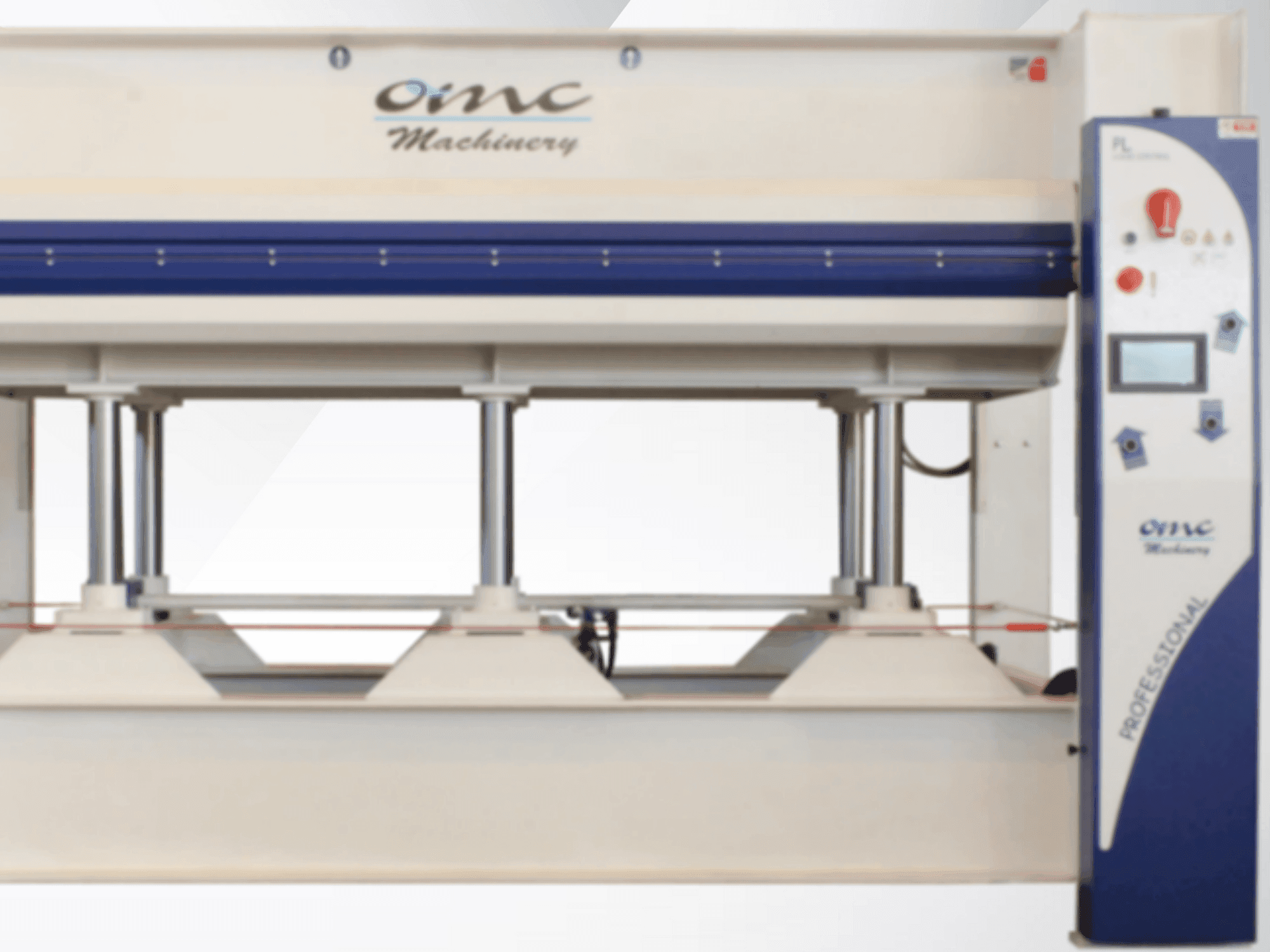

Karštojo presavimo staklės Gamintojas: OMC Modelis: PL 90s Naujos staklės Techniniai duomenys Plokštės matmenys: 3000 x 1300 mm Eiga: 400 mm Eigos tipas: Eiga į viršų (iš apačios į viršų) Plokščių tipas: „Elkom“ elektroninės plokštės Presavimo jėga: 90 tonų 80 % paviršiaus ploto Presavimo cilindras: 6 x Ø 70 mm Savitasis slėgis: 2,05 kg/cm² ant 100 % paviršiaus, 2,56 kg/cm² ant 80 % paviršiaus Pakrovimo ir iškrovimo pusė: 3000 mm Šildymo sistema: elektroninė, 25,4 kW, maksimali temperatūra 120 °C Automatinis atidarymas su laikmačiu Valdymo pultas: standartinis Prijungimas: 400 V, 50 Hz, trifazis Saugos įranga: Apsauginis kabelis aplink visą presą Avarinis mygtukas Dviejų rankų valdymas CE standartas Preso konstrukcija Preso konstrukcija pagaminta iš kompozicinės ir suvirintos plieno. Tiek stacionariosios, tiek judamosios plokštės konstrukcija pagaminta iš kompozicinės ir suvirintos plieno. Presas įrengtas krumpliastiebine kreipiamąja sistema, užtikrinančia tobulą lygiagretų judėjimą uždarant ir atidarant plokštes. „Elkom“ kaitinimo plokštė „Elkom“ elektrinės plokštės su elektriniais rezistoriais Plokštės susideda iš medžio drožlių plokštės, ant kurios pritvirtintas aliuminio lakštas su elektriniais rezistoriais. Maksimali darbo temperatūra – 120 °C. Maksimali spaudimo jėga = 7 kg/cm² Hidraulinė sistema - Hidraulinė sistema susideda iš dviejų pakopų agregato su panardinamuoju siurbliu, skirto triukšmui sumažinti ir besisukančioms dalims sutepti. - Siurblys greitam uždarymui/atidarymui (didelis srautas – mažas slėgis 35 l/min), presavimo siurblys (mažas srautas – didelis slėgis 1,6 l/min). - 2 HP elektros variklis - Hidraulinis agregatas yra įrengtas šiais valdymo ir apsauginiais vožtuvais, sumontuotais ant bako: - Maksimalaus slėgio vožtuvas: užkerta kelią per dideliam slėgiui hidraulinėje sistemoje elektros ar elektroninio valdymo gedimo atveju - Slėgio išlaikymo vožtuvas (atbulinis vožtuvas) - Žemo išleidimo slėgio vožtuvas (išankstinio išleidimo vožtuvas). Jis užkerta kelią pavojingiems smūgiams sistemoje. - Aliejaus išleidimo magnetinis vožtuvas Valdymo pultas ir elektros sistema Presavimo parametrus galima nustatyti valdymo pulte, kuriame įrengti šie jungikliai ir matuokliai: - 2 temperatūros reguliatoriai, skirti plokščių temperatūrai nustatyti - Slėgio matuoklis slėgiui reguliuoti su automatine slėgio išlyginimo sistema - Bendras įjungimo/išjungimo jungiklis - Du rankiniai saugos mygtukai presui uždaryti - Laikmatis automatiniam atidarymui - Jungiklis, skirtas pasirinkti rankinį arba automatinį plokščių atidarymą po darbo ciklo. - Viršutinės ir apatinės plokštės pasipriešinimo įjungimo/išjungimo jungiklis Saugos sistemos - Laiko valdomas dviejų rankų valdymas presui uždaryti - Saugos virvė iš visų keturių presų pusių - Plokščių fiksatorius techninės priežiūros metu - Apsauginiai gaubtai krumpliui ir krumplinei - Saugos lipdukai ir įspėjamieji užrašai - Eksploatacijos ir techninės priežiūros instrukcija - Presas atitinka CE standartus Papildomai: Liečiamasis ekranas – programuojamas loginis valdiklis 7 colių spalvotas liečiamasis ekranas, specialiai sukurtas šiems parametrams nustatyti - temperatūroms - presavimo trukmei - kasdieniam šildymo sistemos nustatymui - automatiniam šildymo sistemos išjungimui pasiekus nustatytą temperatūrą ir automatiniam temperatūros atstatymui - nauja automatinio slėgio nustatymo sistema - Galimybė išsaugoti istorinius duomenis / parametrus - Diagnostikos sistema Jutiklis, skirtas plokščių lygiagretaus judesio tikrinimui Anoduotas (anodizuotas) paviršius ant 2 plokščių 2 cilindrų elektrinis išjungimas + jutikliai lygiagretaus judesio kontrolei „Mylar“ plėvelė ant plokščių
