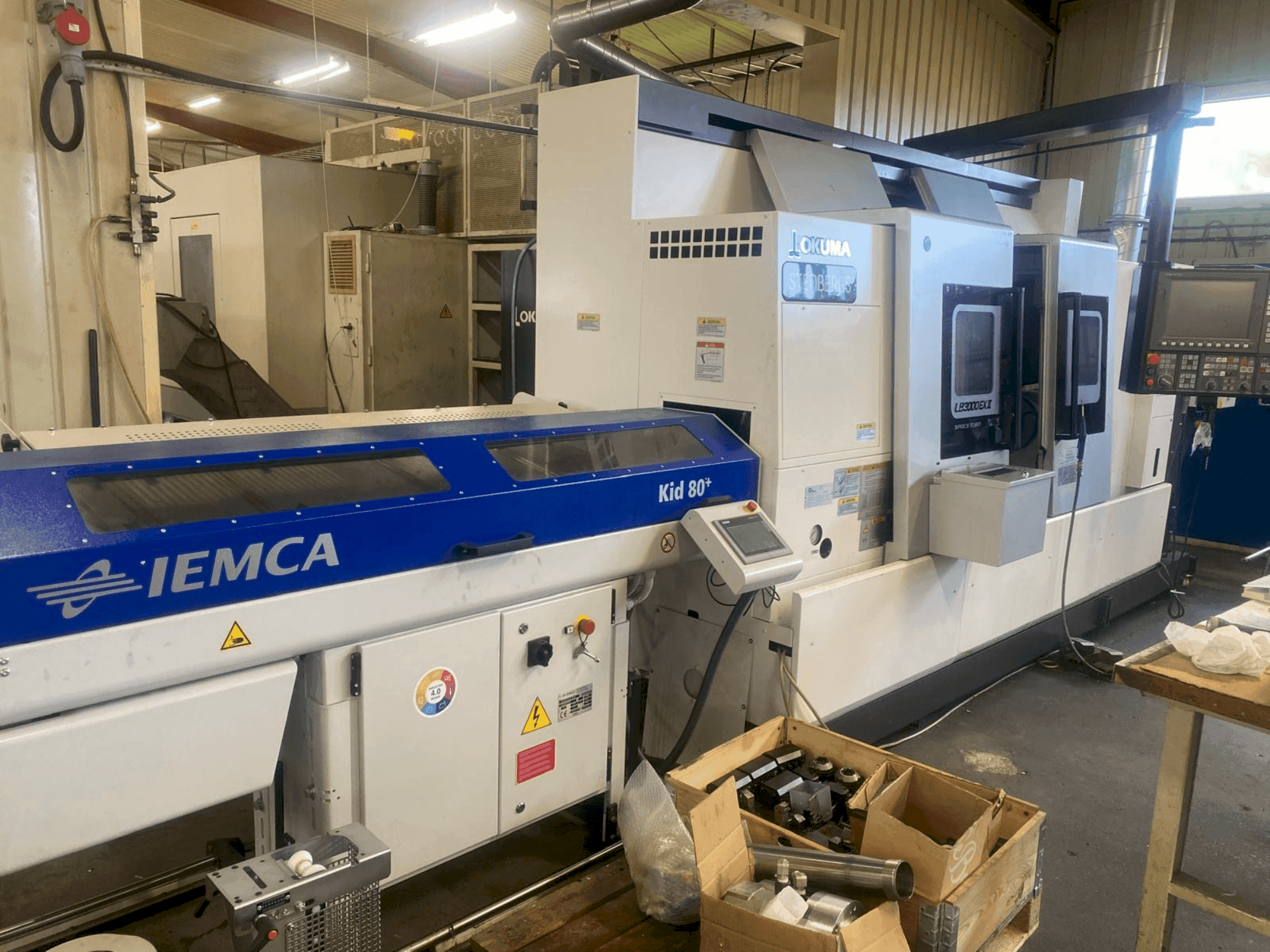

Okuma - LB 3000 EX II with Iemca KID 80SE-TUR-OKU-2022-00001

• Atstumas tarp verpstės galų: 1085 mm

• Maksimalus tekinimo skersmuo: 340 mm

• Strypo skersmuo, praeinantis pro pagrindinio veleno traukimo vamzdį: 80 mm

• Pagalbinio veleno skylės skersmuo: 63 mm

• Strypo skersmuo, praeinantis pro pagalbinio veleno traukimo vamzdį: 52 mm

• Varomųjų įrankių sukimosi greitis: 45–6000 aps/min

• Valdymas: „Okuma OSP P300L“ (OSP Suite), 15 colių ekranas

• Konfigūracija: pagrindinis suklis (kairėje) + papildomas suklis (dešinėje), Y ašis, revolverinė galvutė su varomaisiais įrankiais (radialus įrankių tvirtinimas)

• Maksimalus tekinimo skersmuo: 340 mm

• Veleno sukimosi greičiai:

  • Kairysis (pagrindinis): 42–4 200 aps/min

  • Dešinysis (papildomas): 50–6 000 aps/min

• Velenų varikliai:

  • Kairysis (pagrindinis): PREX 30/22 kW

  • Dešinysis (papildomas): PREX 11/7,5 kW

• Specialus pagrindinis velenas („Big Bore“ pasirinkimas): Ø91 mm, galvutė JIS A2-8, 42–4 200 aps/min, PREX 30/22 kW, maks. sukimo momentas 700 Nm

• Valdymo/stebėjimo funkcijos:

  • Velenų orientacija

  • Pjovimo apkrovos stebėjimas („Load Monitor“), pasirenkamas visoms ašims ir velenams

  • „One-Touch IGF M-E“ dialoginis programavimas

  • Įrankio tarnavimo laiko stebėjimas: pagal apdirbamų detalių skaičių, pjovimo trukmę, pjovimo apkrovą; automatinis įrankio keitimas arba sustabdymas / signalas, jei nėra atsarginio įrankio

• Staklių papildomos galimybės: Papildomas kairiųjų slydimo takelių dangčių praplovimas

Papildoma įranga

• 250 mm SMW griebtuvas ant pagrindinio veleno

• 170 mm „Kitagawa“ griebtuvas ant pagalbinės veleno

• 6 komplektai minkštųjų spaustukų

• 4 tiesūs varomieji įrankių laikikliai

• 4 kampiniai varomieji įrankių laikikliai

• 2 dvigubi tekinimo įrankių laikikliai

• 4 gręžimo strypų laikikliai

• 8 standartiniai tekinimo įrankių laikikliai

• 8 tiesūs ER laikikliai su apie 30 ER spaustukais

• Detalių tvirtinimo įranga (griebtuvai)

  • SMW‑Autoblok BBD250‑77 / A8, hidraulinis 3‑žandų griebtuvas

    • Komplektą sudaro: 1 komplektas minkštų viršutinių žandų, hidraulinis cilindras VN170‑77, traukimo vamzdis, vidinis skersmuo 72, su cilindro flanšu

    • Maksimalus greitis: 4 000 aps/min; strypo skersmuo: Ø72 mm

  • Kitagawa B206 (Ø170 mm), hidraulinis 3-žandų griebtuvas

    • Komplektą sudaro: 1 komplektas minkštų viršutinių spaustukų, hidraulinis cilindras SR1146, traukimo vamzdis su cilindro flanšu, išstūmėjas

    • Maksimalus greitis: 6 000 aps/min

• Detalių tvarkymas

  • Detalių surinkėjas, pasukamojo kaušo tipo, Ø80 × L150 mm, maks. 5,8 kg

• Atskirų detalių tvarkymas

  • „Cromar“ drožlių konvejeris, skirtas LB3000 EX II C1000, grotelių tipo, išmetimas į dešinę

• Strypų padavimas ir sąsajos

  • Strypų padavimo įrenginio sąsaja (OSP P300L)

  • IEMCA KID 80+ strypų tiektuvas (SX – kairysis) skirtas „Okuma LB3000 EX II“

    • Komplektą sudaro: 7 colių jutiklinis HMI ekranas, mechaninių ir elektrinių jungčių rinkinys, papildomas apšvietimo rinkinys, ritininių kreipiklių rinkinys apvaliems ir šešiakampiams strypams, veleno prailginimas, strypų stūmikas D=26 mm, strypų stūmikas D=15 mm, popieriniai naudojimo vadovai

    • Priedai: grindinis rėmas, skirtas išilginiam judėjimui Z ašyje; suklio įdėklas / redukcinis vamzdis
