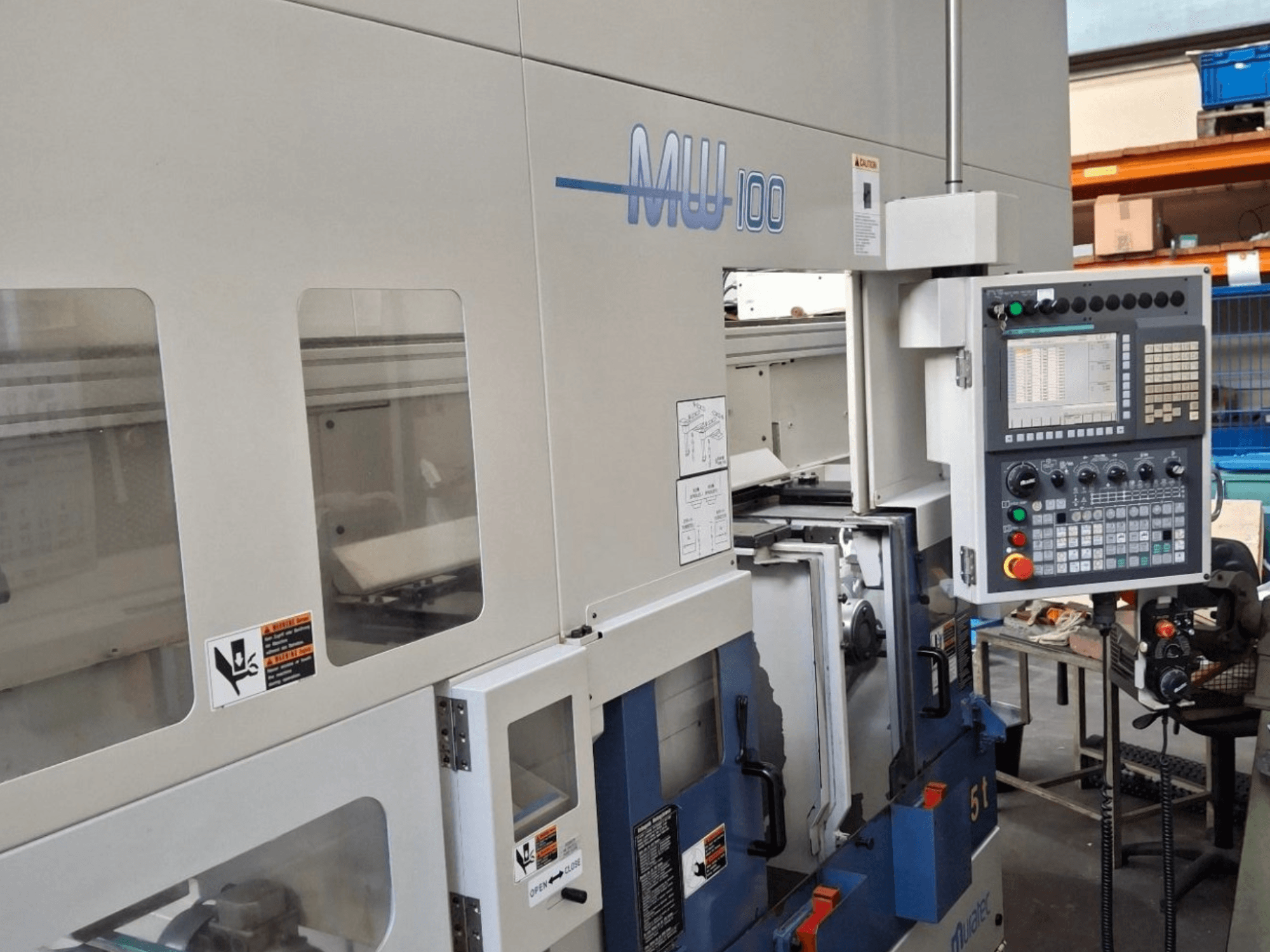

Muratec - MW 100 GTDE-TUR-MUR-2012-00001

• Valdymo modelis: FANUC 31i-TA

• Atstumas tarp verpstukų: Atstumas tarp suktuvų: 340 mm

• Didžiausias. Svyravimo skersmuo: 295 mm

• Didžiausias. Apsisukimo skersmuo: 168 mm

• Didžiausias. Tekinimo ilgis: 145 mm

• Suklio antgalis: JIS A2-5

• Didž. Griebtuvo skersmuo: 165 mm (6")

• Suklio guolio vidinis skersmuo: 80 mm

• Greita eiga X ašimi: 24 m/min

• Greita Z ašies slinktis: 24 m/min

• Bokštelių skaičius: 2

• Replės stotys: 2: 8

• Įrankių koto dydis: 20 x 20 mm

• Didž. Gręžimo skersmuo: 40 mm

• Bėgių bokštelio indekso laikas: 0,2 sek.

• Didž. Ruošinio skersmuo: 80 mm

• Didž. Detalės ilgis: 60 mm

• Žandikaulių eigos skersmuo: 12 mm

• Didžiausias. Ruošinio svoris (vienai rankai): 2,0 kg

• Standartinė krovimo trukmė: 4,5 sek.

• Minimali apdirbimo trukmė: 16 sek.

• Krautuvo X ašies eiga: 1 420 + 1 420 mm

• Krautuvo Y ašies eiga: 435 mm

• Krautuvo Z ašies eiga: 135 mm

• Krautuvo rankinio pasukimo diapazonas (Alfa ašis): 180°

• Krautuvo rankos pasukimo greitis: 0,4 s / 180°

• Greita krautuvo X ašies slinktis: 150 m/min

• Greita krautuvo Y ašies slinktis: 120 m/min

• Greitaeigis krautuvo Z ašis: 55 m/min

• Padėklų talpa: 14

• Max. Stelažų krovimo aukštis: 450 mm

• Ruošinio skersmens diapazonas: 30-160 mm

• Didž. Vienos paletės ruošinio svoris: 40 kg.

• Mašinos plotas (su priedais): 3 300 x 2 380 mm

• Prijungta apkrova: 30 kVA

• Portalo krautuvo sistemos: 2

• Patikrinimo dalių latakai: 2

• Hidrauliniai galios griebtuvai: 2 x SMW Autoblok BHM 165, 6"

• Hidraulinis cilindras (kairysis): SMW SIN-S 100

• Hidraulinis cilindras (dešinysis): HIDRAULINIS HIDRAULINIS MECHANIZMAS: SMW VNK 70/37

• Oru valdomas ruošinio buvimo vietos stebėjimas: Taip

• Detalės prispaudimo stebėjimas: Abi pusės

• Suklio orientacijos padėtys: 4 (iš abiejų pusių)

• Aušinimo skysčio tiekimas per griebtuvą: iš abiejų pusių

• Automatinio aušinimo skysčio siurblio talpa: 200 l

• 8 padėčių bokšteliai: 2

• Signalinio bokštelio šviesa: Taip

• Alyvos rūko ištraukimo paruošimas: Taip

• Automatinis mašinos sustabdymas: Taip

• Automatinis centrinis tepimas: Taip

• RS232C sąsaja: Taip

• Išorinis transformatorius: Taip

Pasirinktinai:

• Portalo krautuvo tipas: 3 ašių portalinis krautuvas

• Skaldos transporteris
