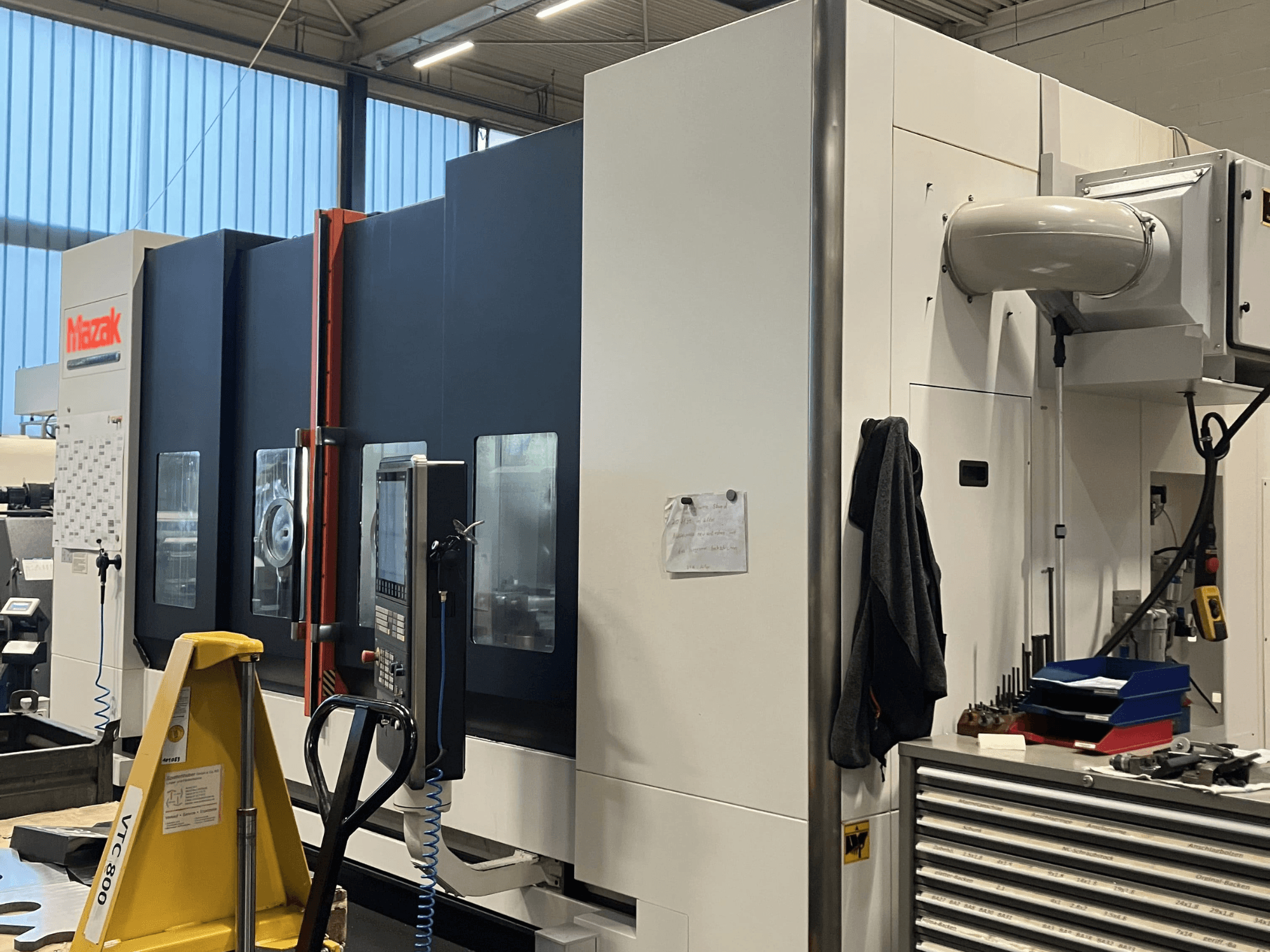

Mazak - VTC 800/30 SRDE-MIL-MAZ-2016-00002

• Kelionės

  • Stalo dydis: 3500 x 820 mm

  • B ašis: +110 laipsnių

  • Min. atstumas tarp suklio nosies ir stalo viršaus: 140 mm: atstumas nuo verpstės

  • Didžiausias atstumas tarp verpstės nosies ir stalo viršaus: 140 mm: 860 mm.

• Darbinis suklys

  • Staigus kūginis įrankių laikiklis (užsakant 155 HSK įrankius 40° kūgis neįtrauktas)

  • Pastūmos greičiai

  • Greitosios slinkties greitis X/Y/Z: 50 m/min

• Darbo stalas

  • T formos lizdo plotis: 18 mm

  • T formos lizdų skaičius: 7

  • Tarpai tarp T formos lizdų: 7: 100 mm: 100 mm

  • Stalo aukštis nuo grindų: 870 mm

• Įrankių keitiklis

  • Įrankių padėtys: 30 (standartinis) / 48 (pasirinktinai)

  • Įrankių pasirinkimas: trumpiausias kelias

  • Įrankių kotas: staigus 40° kūgis

  • Užimtos gretimos pozicijos: 80 mm

  • Kai gretimos padėtys laisvos: 80 mm: 130 mm, kai gretimos vietos yra užimtos.

  • Bendras visų sandėlio įrankių svoris: 150 kgf

  • Laikas nuo drožlės iki drožlės: 4.7 s

• Įrankiai

  • Prijungimo įtampa: 380/400/415 V +10 %

  • Prijungimo dažnis: 50/60 +1 Hz

  • Oro slėgis: 5-9 bar

  • Oro srautas: 260 l/min

  • Talpyklos talpa: 500 l

Papildoma įranga

• "AirFresh FMN V12" ištraukimo sistema (įrengta abiejose pusėse ir prijungta prie durų jutiklio)

• Vertikaliam sukamojo stalo darbui skirtas tvirtinimo laikiklis

• 2x "Renishaw TS27R" integruoti įrankių išankstinio nustatymo įtaisai

• Atsarginės dalys:

  • Įrankių žurnalo Y ašies variklis

  • Linijinės ašies perjungimo variklis

  • Sukamosios ašies perjungimo variklis

  • Sukamojo įrenginio cilindras
