Mazak - QUICK TURN NEXUS 200 MSDE-TUR-MAZ-2004-00001
Ar turite daugiau klausimų? Susisiekite su mumis!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

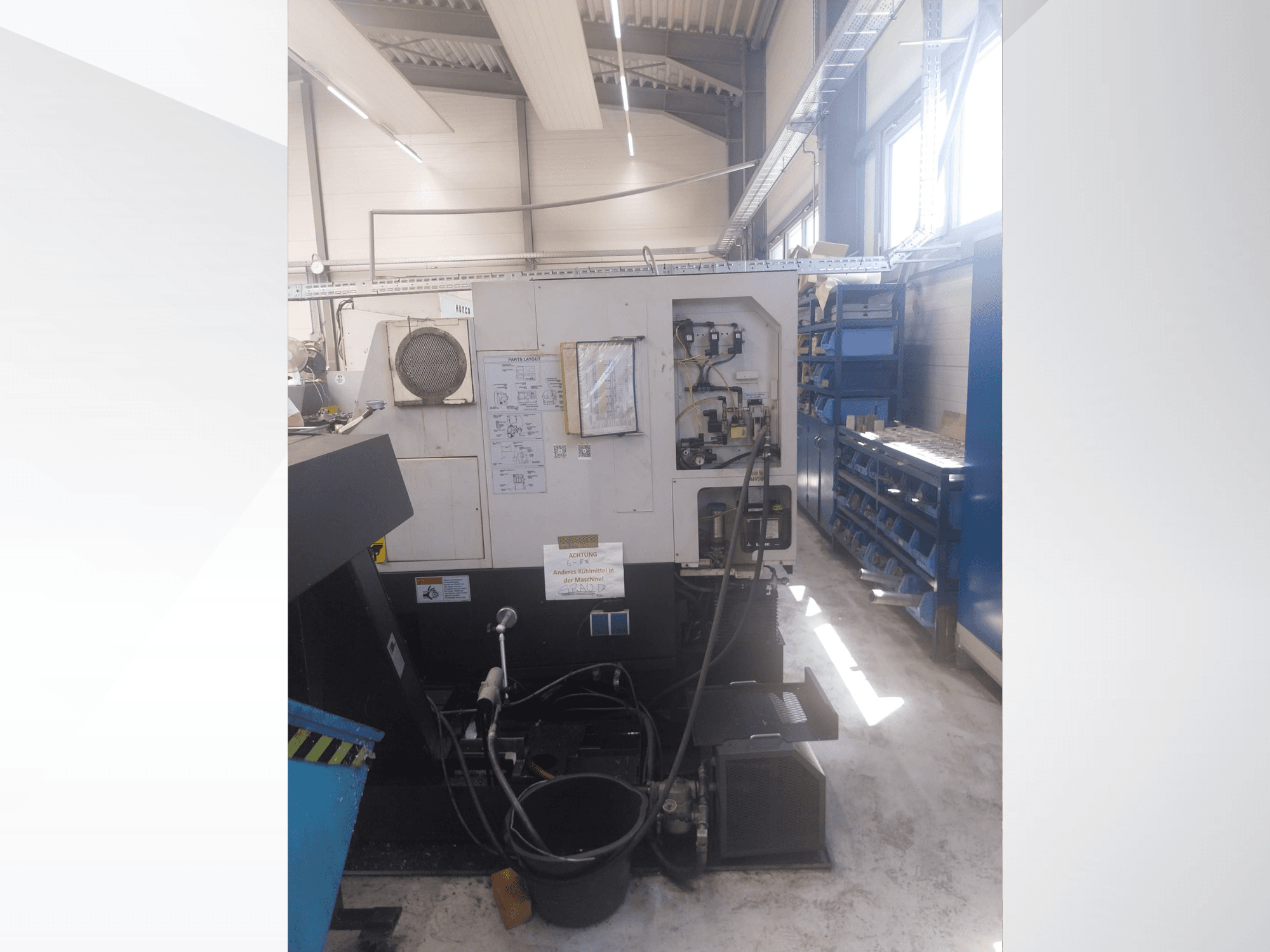

Šis 4 ašių „Mazak QUICK TURN NEXUS 200 MS“ staklės pagamintos 2004 metais. Jų maksimalus tekinimo skersmuo yra 380 mm, o maksimalus apsisukimo skersmuo – 675 mm. Staklės yra įrengtos galingu pagrindiniu suklio velenu, kurio sukimosi greitis siekia iki 5 000 aps/min, ir tvirtu 12 pozicijų įrankių revolveriu. Jei ieškote aukštos kokybės tekinimo galimybių, apsvarstykite galimybę įsigyti mūsų siūlomas „Mazak QUICK TURN NEXUS 200 MS“ stakles. Dėl išsamesnės informacijos susisiekite su mumis.
Apžvalga
- prekės ženklas: Mazak
- metai: 2004
- MODELIS: QUICK TURN NEXUS 200 MS
- naudojimo tipas: Tekinimas
- vietovė: Vokietija
- mašinos tipas: Horizontalios tekinimo staklės
- valdymo bloko prekės ženklas: MAZATROL
Techninė informacija - Mazak QUICK TURN NEXUS 200 MS
Valdymo blokas
- Valdymo ženklas: MAZATROL
- Valdymo modelis: 640T Nexus
Matmenys
- Mašinos aukštis: 1840 mm
- Mašinos ilgis: 2353 mm
- Mašinos svoris: 5000 kg
- Mašinos plotis: 1780 mm
Judėjimas
- Ašių skaičius: 4
- X ašies eiga: 230 mm
- Z ašies eiga: 575 mm
Techninės specifikacijos
- Priešingas velenas: Taip
- Varomi įrankiai: Taip
- Veleno galia: 22 kW
- Veleno greitis: 5000 RPM
Papildoma informacija
- Darbo zona:
- Maks. sukimosi skersmuo: 675 mm
- Maks. sukimosi skersmuo virš skersinio stumtuvo: 276 mm
- Maks. tekinimo skersmuo: 380 mm
- Maks. apdirbamo strypo skersmuo: 65 mm
- Pagrindinis suklis:
- Pagrindinio pavaros galia (30 min. nominali / 100 % nuolatinė): 26 kW / 22 kW (integruotas veleno variklis)
- Maks. sukimo momentas: 350 Nm
- Veleno galas: A2-6"
- Veleno skylė: 76 mm
- Griebtuvo skersmuo: 210 mm
- Antrasis velenas (pagalbinis velenas):
- Variklio galia (30 min. nominali / 100 % nuolatinė): 10 kW / 7,5 kW
- Maks. sukimo momentas: 75 Nm
- Sūkių diapazonas: 35–6 000 aps/min
- Indeksavimas: 0,001°
- Griebtuvo skersmuo: 169 mm
- Įrankių revolverinė galvutė:
- Įrankių pozicijų skaičius: 12
- Įrankių tvirtinimo tipas: VDI tipo
- Tekinimo įrankio kotelio aukštis: 25x25x150 mm
- U-formos grąžto skersmuo: 20 mm
- Išgręžimo strypo kotelio skersmuo: 40 mm
- Indeksavimo laikas: apytikriai 0,2 s (1 žingsnis)
- Varomieji įrankiai (varomieji įrankiai):
- Variklio galia (10 min. nominali): 5,5 kW
- Sūkių diapazonas: 25–4 500 aps/min
- Maks. sukimo momentas: 35 Nm
- Judėjimo diapazonai ir greičiai:
- X ašies judėjimo amplitudė: 230 mm
- Z ašies judėjimo amplitudė: 575 mm
- Greitasis X ašies judėjimas: 30 m/min
- Greitasis judėjimo greitis Z ašyje: 33 m/min
- Įrankio nustatymas / stebėjimas:
- Automatinis įrankio lūžio atpažinimas
- Automatinis įrankio nusidėvėjimo kompensavimas: reguliavimo diapazonas – 9 999 mm
- Įrankio nustatymo įrenginys: „Tool Eye“
- Aušinimo skystis ir pneumatinė įranga:
- Aušinimo skysčio bako talpa: 160 l
- Pneumatinis slėgis: 5 bar, 100 l/min
- Staklių matmenys ir svoris:
- Prijungtoji galia: 46,2 kVA
- Darbinė įtampa: 400 V / 50 Hz
- Reikalingas užimamas plotas: 1 740 x 1 780 mm (pagrindo išdėstymo plotas)
- Transportavimo matmenys (QTN 200 M – U 500): 2 353 mm (ilgis) x 1 780 mm (plotis) x 1 840 mm (aukštis)
- Įrenginio svoris: apytikriai 4 900 kg – 5 100 kg
Į komplektą įeina: LNS QUICK LOAD SERVO 3 (2004)
- Tipas: automatinis trumpų strypų pakroviklis
- Strypų skersmens diapazonas: nuo 6 mm iki 120 mm
- Strypų ilgio diapazonas: nuo 100 mm iki 1 600 mm
*Nurodyti duomenys gali skirtis nuo faktinių verčių, tai turėtų patvirtinti prekybos atstovas.
