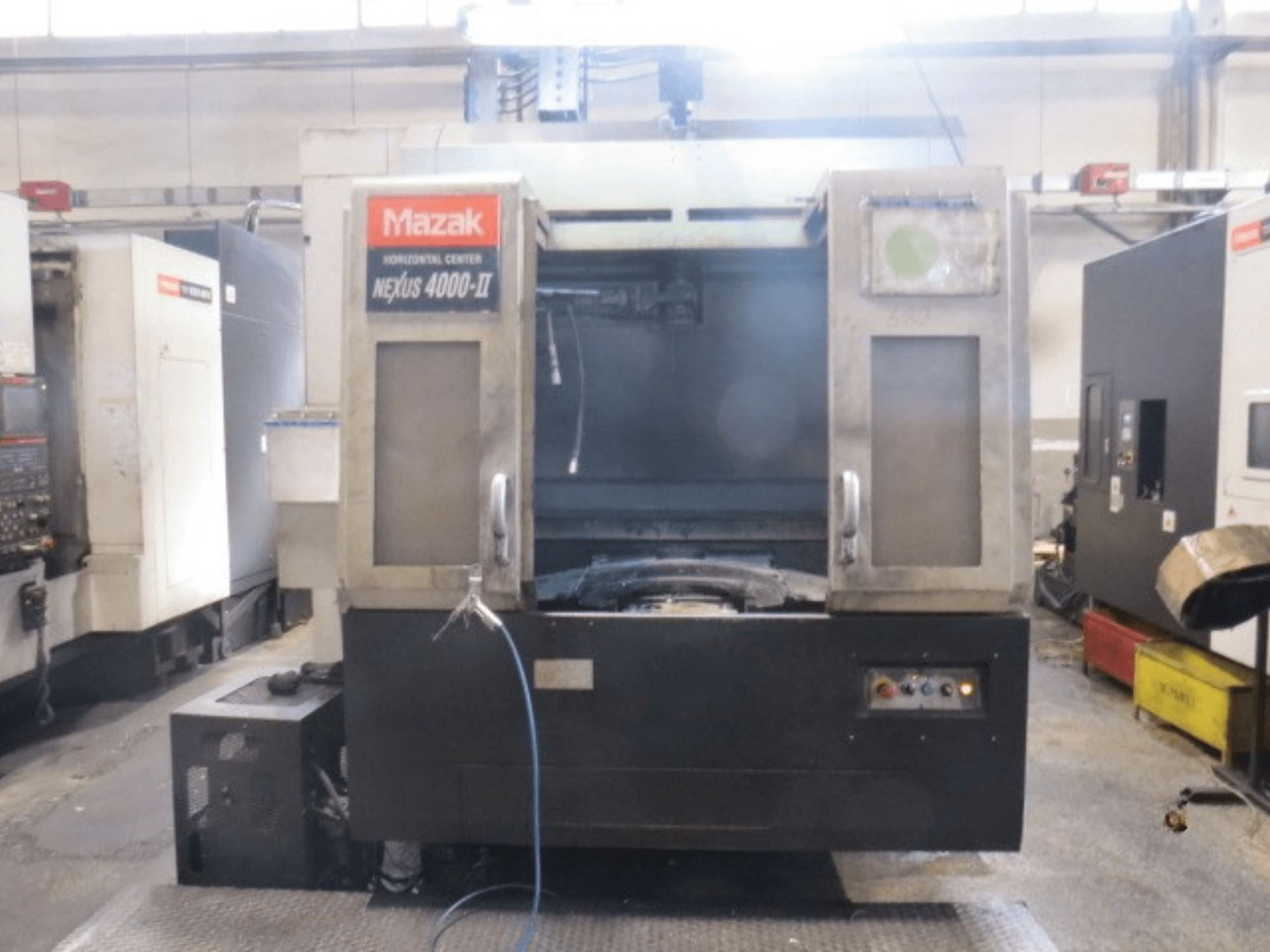

Mazak - NEXUS 4000 II TR-MIL-MAZ-2011-00001

• Judėjimai

  • Greitasis poslinkis (X/Y/Z): 60 000 mm/min

  • Maks. pjovimo poslinkis: 60 000 mm/min

• Apdorojamo ruošinio matmenys

  • Maks. ruošinio skersmuo: Ø630 mm

  • Maks. ruošinio aukštis: 900 mm

  • Maks. ruošinio svoris: 400 kg

• Padėklas / stalas

  • Padėklo matmenys: 400 × 400 mm

  • Standartinis padėklų keitiklis: 2 padėklai

  • Paletės keitimo laikas: 6 sek.

  • Standartinis B ašies indeksavimas: 1° × 360 padėčių

  • B ašies indeksavimo trukmė: 1,3 sek. / 90°

  • Papildomas NC pozicionavimo stalas: 0,001°

  • Papildomas NC sukamasis stalas: 0,0001°

  • Paletės pozicionavimo pakartojamumas: ≤4 µm

• Velenas (dvi konfigūracijos)

  • 12 000 aps/min didelio sukimo momento suklis

    • 30 kW / 30 min; 22 kW nuolatinis

    • Maks. sukimo momentas: 300 Nm

  • 18 000 aps/min didelio greičio suktuvas

    • 35 kW / 30 min; 26 kW nuolatinė galia

    • Maks. sukimo momentas: 168 Nm

  • Velenėlio sūkių diapazonas: 35–12 000 aps/min arba 35–18 000 aps/min (priklausomai nuo versijos)

• ATC / Įrankių magazinas

  • Standartinis įrankių magazinas: 40 įrankių

  • Pasirenkama: 60 / 80 / 120 / 160 įrankių

  • Įrankio laikiklis: ISO BT40

  • Maks. įrankio skersmuo: Ø95 mm

  • Maks. įrankio skersmuo be greta esančių įrankių: Ø150 mm

  • Maks. įrankio ilgis: 420 mm

  • Laikas nuo vieno drožlių pašalinimo iki kito: 2,7 s su įrankiais, sveriančiais <6 kg; 3,2 s su įrankiais, sveriančiais 6–12 kg

• Aušinimo skystis

  • Aušinimo skysčio bakas: 500 L

  • Standartinis aušinimo skysčio užpildymas

  • Verpstės aušinimo įrenginys įtrauktas į standartinę specifikaciją

• Atskirų drožlių pašalinimas

  • Standartinė įranga: spiralės konvejeriai abiejose stalo pusėse

• Tikslumas

  • X/Y/Z dvikryptis pozicionavimo tikslumas: 0,012 mm

  • X/Y/Z dvikryptis pakartojamumas: 0,008 mm

• Elektra / suslėgtas oras

  • Įtampa (priklausomai nuo paskirties vietos): 200 / 220 / 380 / 400 / 415 / 440 / 460 / 480 V

  • Dažnis: 50/60 Hz

  • Oro slėgis: 0,5–0,9 MPa

  • Standartinis oro suvartojimas: 200 L/min

Papildoma įranga

• Aušinimo skysčio tiekimo per suklį (CTS) variantai: 0,8 MPa, 1,5 MPa, aukšto slėgio 6,9 MPa

• Skalda tvarkymo variantai: šoninio išmetimo skalda konvejeris, galinio išmetimo skalda konvejeris

• Filtravimas: įvairios aušinimo skysčio ir drožlių filtravimo sistemos
