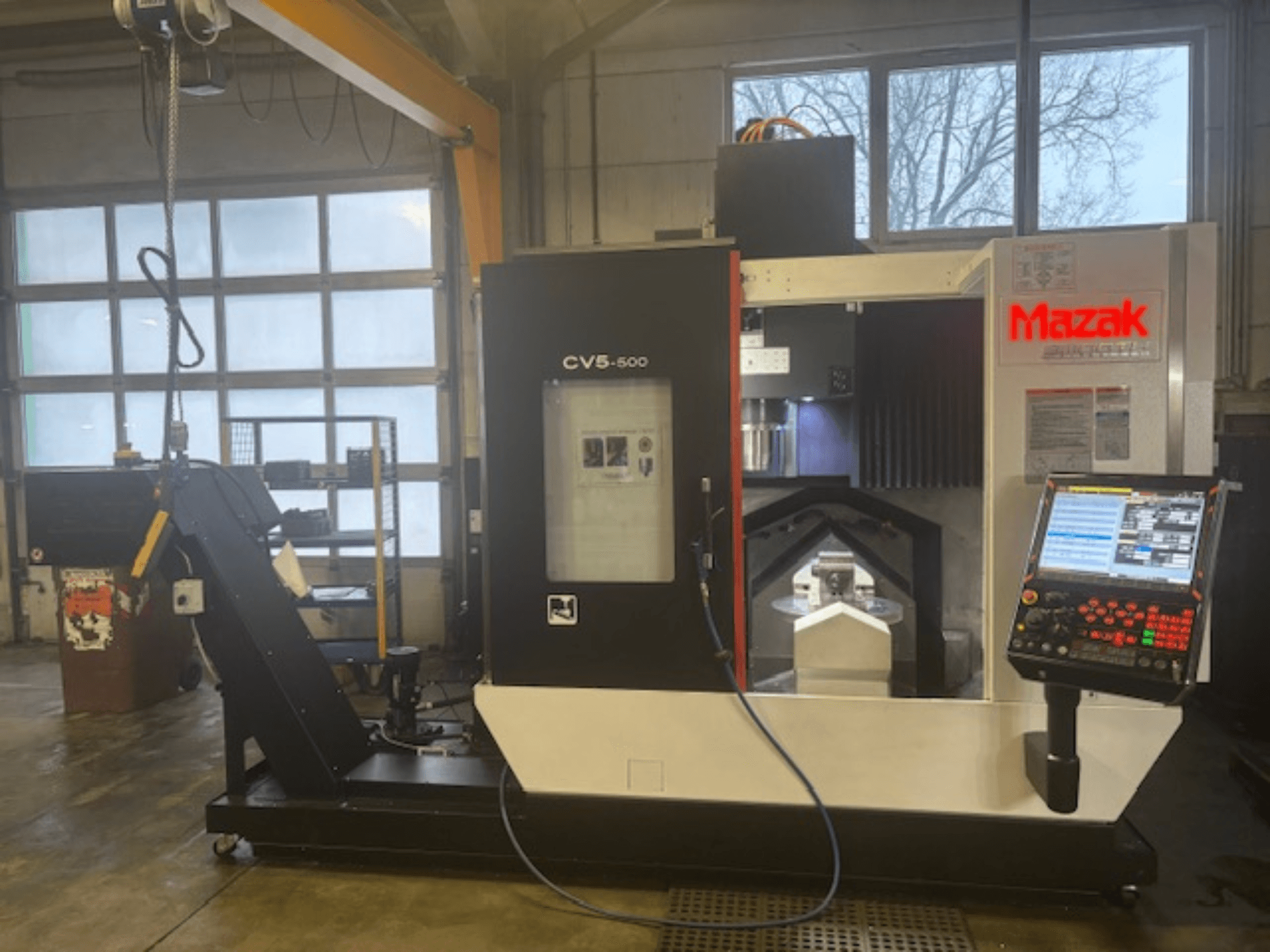

Mazak - CV5-500DE-MIL-MAZ-2023-00001

• Elektros apkrova

  • Matomoji galia (40 % apkrovos): 45,5 kVA

  • Nuolatinė matomoji galia: 43,4 kVA

  • Elektros jungtis: Trifazė kintamoji srovė 380/400/415/440/460/480 V ±10 %; 50/60 Hz ±1 Hz

• Pneumatika

  • Slėgis: 5-9 bar

  • Srautas: 26 l/min

  • Oro išpūtimas per veleną: 345 l/min.

• Suklys

  • Suklio nosis: Staigus kūgis 40°

  • Pavaros pakopos: 2 pakopos (elektrinės)

  • Vardinė galia (kintamosios srovės inverterinis variklis): 18,5 kW (10 % apkrovos), 15,0 kW (25 %), 11,0 kW (40 % ir nepertraukiamai)

  • Didžiausias sukimo momentas: 119,4 Nm (10 %), 95,5 Nm (25 %), 70,0 Nm (40 %); nuolatinis 57,3 Nm

• Ašys, pastūmos, greitpuodžiai

  • Vienu metu veikiančių ašių skaičius: 5

  • Greitoji X/Y/Z slinktis: 36 m/min

  • Greitoji B/C slinktis: 30 min-¹

  • Pastūmos greičiai X/Y/Z: 36 000 mm/min

• Stalas

  • Skersmuo: 500 mm

  • Sriegiamos skylės: 500 mm, 500 mm, 500 mm, 500 mm, 500 mm, 500 mm, 500 mm: M16 × 2

  • Atskaitos skylė: Ø50 mm H6 (+0,016 / -0,000 mm)

• Ruošinio talpa

  • Didžiausias skersmuo: 500 mm

  • Maksimalus aukštis: 320 mm

• Važiuoklės / darbinis plotas

  • B ašies pasukimas / indeksavimas: 220° (±110°), 0,0001°

  • C ašies pasukimas: 360°

  • Atstumas tarp verpstės nosies ir stalo viršaus (horizontaliai): 50-520 mm

  • Atstumas tarp verpstės nosies ir stalo centro (vertikaliai): 95-565 mm (atstumas nuo verpstės)

• Automatinis įrankių keitiklis

  • Įrankių padėtys: 30 (pasirinktinai 48)

  • Pasirinkimas: Atsitiktinis, trumpiausias kelias

  • Įrankių laikiklis: MAS BT 40 arba SK 40

  • Traukimo varžtas: "Yamagaxi" ANSI tipo

  • Didžiausias įrankio skersmuo: 80 mm (greta užimtas) / 125 mm (greta laisvas)

  • Didžiausias įrankio ilgis: 300 mm

  • Įrankių keitimo laikas (nuo drožlės iki drožlės): 4.60 s

• Talpyklos talpa

  • Kreipiančiojo ir (arba) rutulinio sraigto tepalo: 1.80 l

  • Hidraulinė alyva: 5,0 l

  • Suklio aušinimo skysčio: 26.0 l

  • Galimybė: 18,000 min-¹ verpstės aušinimo skysčio (alyvos bakas): 60 l

  • Bendra bako talpa: 320,0 l

Papildoma įranga

• Stebėsenos / jutiklių paketas

  • Analoginiai įėjimai: 4 × 0-10 V

  • Skaitmeninės įvestys: 8

  • ACC-SENSOR.1AXIS.10M: 1 ašies akselerometras su 10 m kabeliu

  • Aktyvusis galios jutiklis (matmenys: 8105 × H85 mm)

  • Toolscope IP, skirtas DIN bėgeliui, 4 red.

  • Pramoninio kompiuterio funkcijos valdymo spintoje

  • Ryšys ir valdymas per HMI

  • PM: Įrankių ir proceso stebėjimas

  • Įrankio lūžio aptikimas

  • Savaime besimokanti nusidėvėjimo riba

  • Fiksuotos ir dinaminės tolerancijos ribos

  • Proceso našumo stebėsenos strategija

  • Susidūrimų stebėsena su visais "Goliog

  • Montavimas ant DIN bėgio valdymo spintelėje

  • Matmenys: 812 × H90 × D62 mm

  • Dokumentacija, įskaitant Toolscope

• drožlių transporteris (pateikta matmenų nuoroda: mašinos plotis 3365 mm, įskaitant drožlių transporterį)
