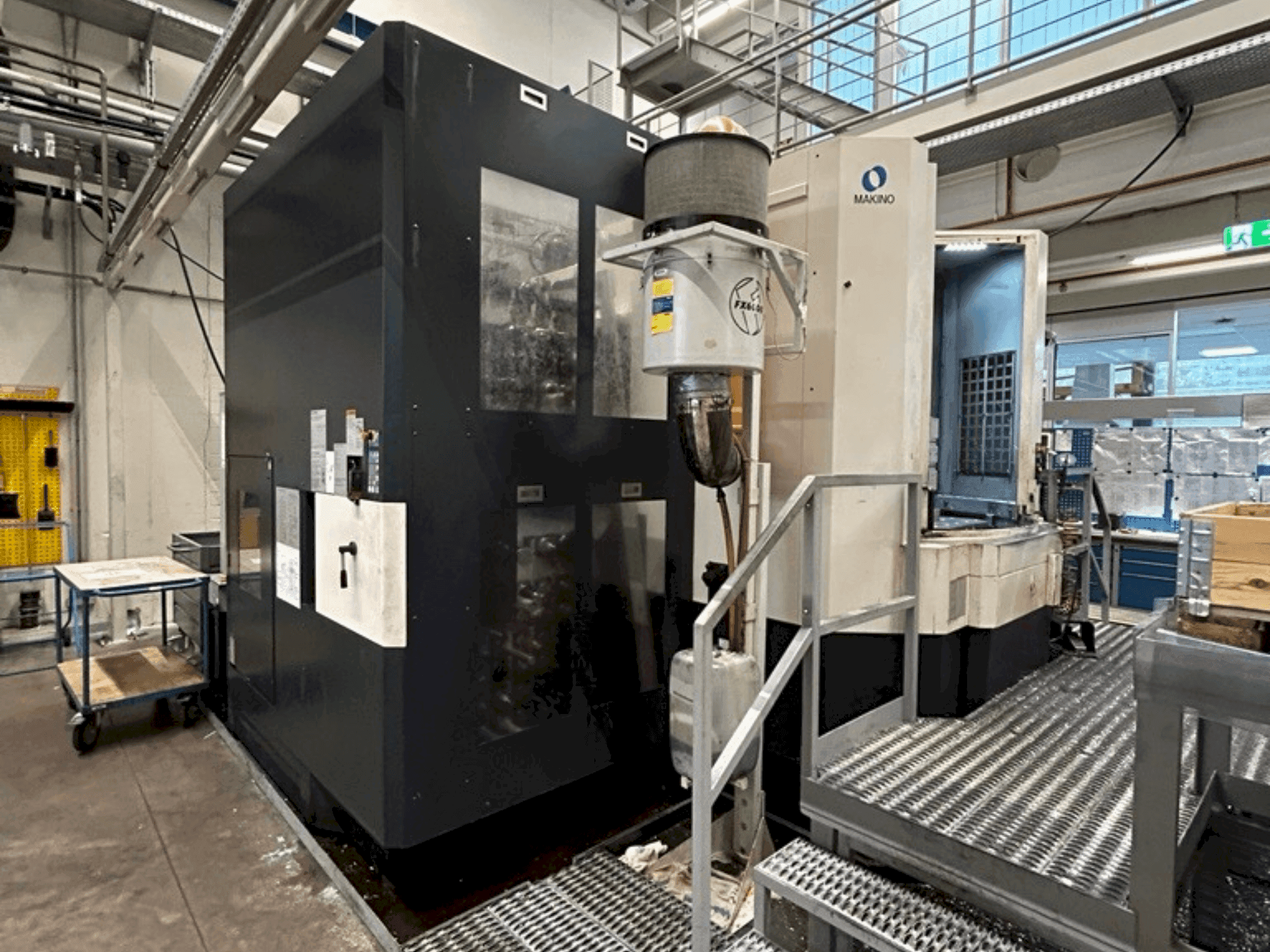

Makino - a81DE-MIL-MAK-2011-00001

B ašis (padėklų stalas): 360° ištisai

Atstumas nuo padėklo centro

• Iki suklio centro: 80-880 mm

• Iki verpstės gabarito linijos: 50-1070 mm

Padėklas

• Dydis: 630 × 630 mm

• Paviršius: 24 × M16 skylės su sriegiais (pasirinktinai: 22 mm T formos lizdai*)

• Aukštis iki padėklo paviršiaus: Aukštis nuo paletės: 1300 mm

• Didžiausia padėklo apkrova: 1200 kg (pasirinktinai: 1320 kg*)

Ruošinių talpa: Maksimalus Ø1000 × 1300 mm (skersmuo × aukštis)

Indeksavimas

• Indeksavimo kampo įrenginys: 1° (360 padėčių)

• Indeksavimo laikas (90°/180°): 1,9/2,7 s (pasirinktinai: 1,6/2,3 s*)

Suklys

• Sukimo momentas (25 % ED / nepertraukiamas): 488/304 Nm

• Greitėjimo iki 10 000 aps/min laikas: 3,8/1,4 s

• Tepimas / aušinimas: Alyva-oras / apvalkalas

Maitinimo greitis

• Greitasis: 50 000 mm/min

• Pjovimas: 1-50 000 mm/min

Automatinis įrankių keitimas (ATC)

• Įrankių laikymo talpa: 40 arba 60 įrankių

• Didžiausias įrankio momentas: 45 Nm (tik su 97/137/186/242/300 įrankių dėklais)

• Įrankių keitimo laikas (nuo įrankio iki įrankio / nuo drožlės iki drožlės, MAS): 1.7 / 4.2 s

Atraminiai taškai: 3

Įrankių žurnalas su 137 lizdais.

Didžiausias pakreipimo momentas 45 Nm
