LICON - LiFLEX II 766 i3 DT B22 AT-TUR-LIC-2016-00001

Techniniai duomenys

• Staklių tipas: dviejų velenų horizontalus apdirbimo centras

• Valdymo blokas: „Siemens SINUMERIK 840D sl“

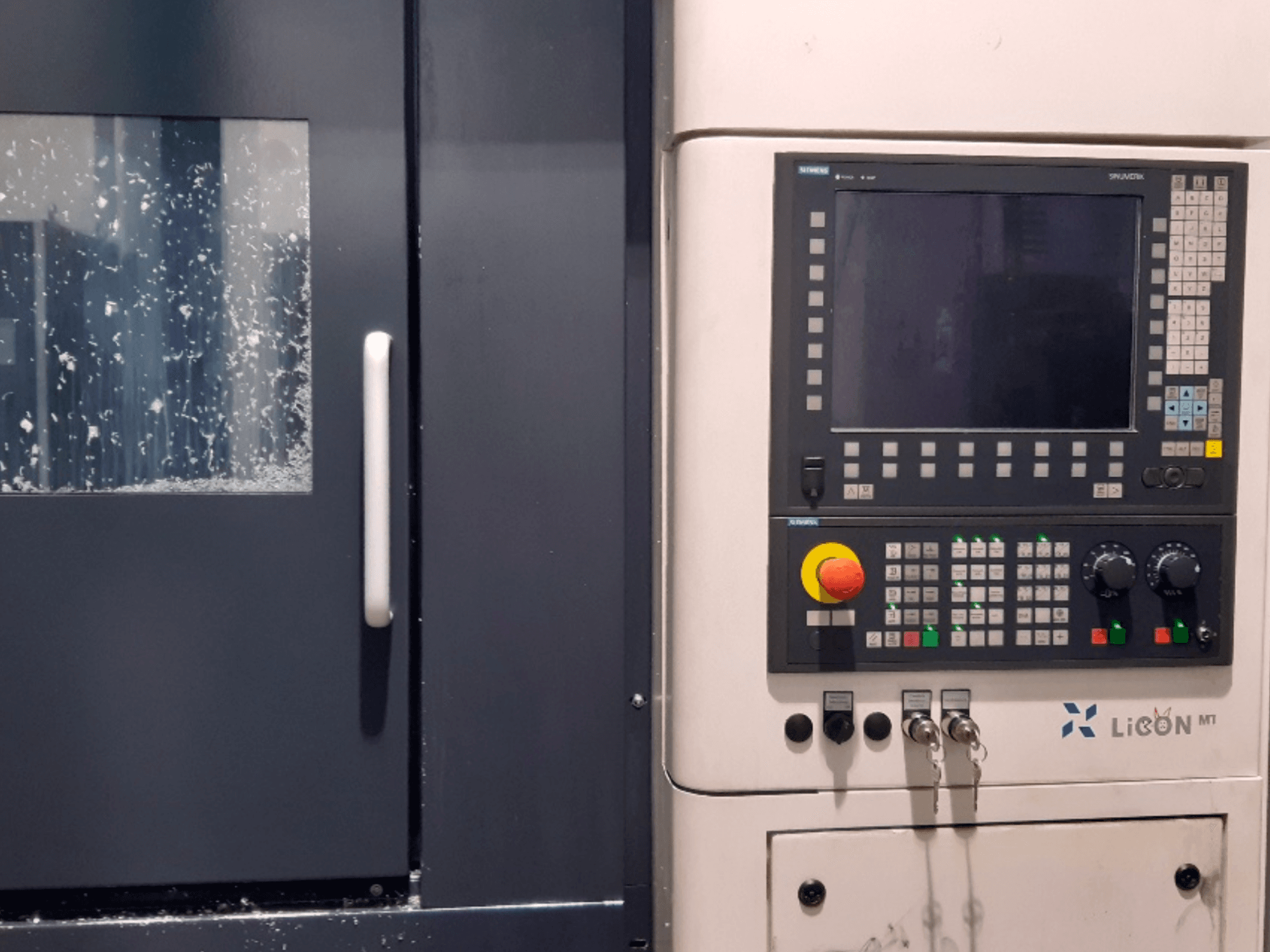

• Valdymo pultas: „Siemens OP15T“ su integruotu TCU

• „ECO“ režimas

• Nuotolinė diagnostika („eWON“ maršrutizatorius)

• „PROFIBUS“ sąsaja, skirta automatiniam ruošinių pakrovimui

• Signalinis stulpas (3 spalvų šviesos diodai)

Judėjimo amplitudė

• X ašies eiga: 750 mm

• Y ašies eiga: 660 mm

• Z1 ašies eiga: 650 mm

• Z2 ašies eiga: 650 mm

Greitasis poslinkis

• X ašis: 60 m/min

• Y ašis: 60 m/min

• Z1/Z2 ašys: 90 m/min

Ašių charakteristikos

• X ašies pagreitis: 6 m/s²

• Y ašies pagreitis: 6 m/s²

• Z1/Z2 ašių pagreitis: 9 m/s²

• Pajudėjimo jėga X: 15 000 N

• Pajudėjimo jėga Y: 15 000 N

• Pajudėjimo jėga Z1/Z2: 10 000 N

• Padėties nustatymo tikslumas: 8 µm

Velenas

• Velenų skaičius: 2

• Tikslūs varikliniai sukliai

• Įrankio laikiklis: HSK-A63 (DIN 69893-1)

• Velenų sukimosi greitis: 12 000 aps/min

• Velenų galia: 37 kW (40 % ED)

• Velenų sukimo momentas: 85 Nm (40 % ED)

• Maksimalus sukimo momentas: 100 Nm

• Tiesioginė pavara

Ašys / pasukimo sistema

• 2 NC B ašys

• 2 NC sukamosios ašys (A-ašys)

• Pasukimo kampas: 0°–180°

• Pasukimo trukmė (0°–180°): apytikriai 5 s

Technologija

• Nepriklausomos X, Y ir Z ašys abiem suklams

• Atskira tiesioginio matavimo sistema kiekvienai ašiai

• Nepriklausoma Z ašies koregavimo sritis: 5 mm

Įrankių magazinas

• 96 įrankių vietos (2 × 48)

• Maksimalus įrankio ilgis: 400 mm

• Maksimalus įrankio skersmuo (užimtos gretimos lizdų vietos): 80 mm

• Maksimalus įrankio skersmuo (kai gretimos lizdai laisvi): 250 mm

• Maksimalus įrankio svoris: 20 kg

Tepimas

• Automatinė centrinė tepimo sistema

• 5 kanalų terpės perdavimas (aliejus arba oras)

Aušinimas / aušinimo skystis

• 70 bar aušinimo skysčio tiekimas per suklį

• Aušinimo skysčio rezervuaro talpa: 2 300 l

• Aušinimo skysčio srautas: 400 l/min

• Aukšto slėgio siurblys: 15 kW

• Automatinis aušinimo skysčio papildymas

• Aušinimo skysčio valymo sistema

• Vandens aušinimas

• Aušinimo vandens temperatūra: 22 °C

• Aušinimo vandens srautas: 800 l/h

Atskirų drožlių tvarkymas

• Skiedros konvejeris su grandikliais

• Metalo drožlių konvejerio iškrovimo aukštis: < 1 150 mm

• Tinkamas sausam apdirbimui

• Suderinamas su MMS (minimalaus tepimo sistema)

Elektriniai duomenys

• Maitinimo įtampa: 400 V / 50 Hz

• Valdymo įtampa: 24 V DC

• Prijungtoji galia: 150 kW

Papildomos funkcijos

• Automatinė ruošinio pakrovimo sąsaja

• Automatinis įrankių keitiklis

• Uždaras staklių korpusas

• Staklių apšvietimas

• Pneumatinė įranga

• Energijos stebėjimo sistema

• Automatiniai medijos jungimai

• Modulinė mašinos konstrukcija

Papildoma informacija

• Variklio velenas Nr. 11 pakeistas 19-ąją savaitę 2024 m.

• Variklio velenas Nr. 12 pakeistas 24-ąją savaitę 2023 m.
