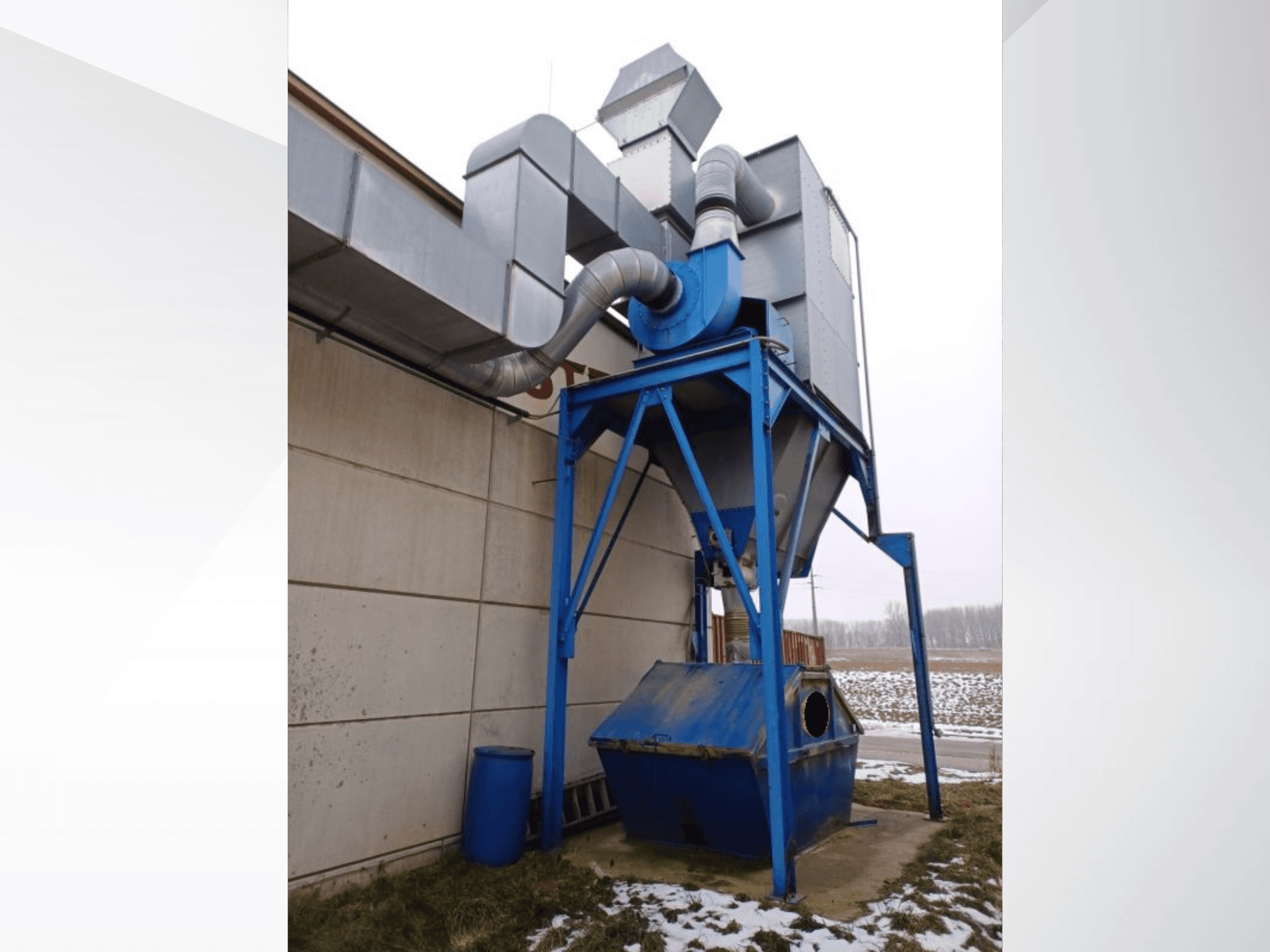

LBH - Suction systemAT-OTH-LBH-2002-00001

• Grįžtamasis ir ištraukiamasis oras (techniniai duomenys):

  • Kanalo skerspjūvis: 700 x 700 mm.

  • Grįžtančio oro greitis: 7,5 m/s

  • Išmetamo oro greitis dirbtuvėse: <0,5 m/s

  • Garso slėgis 3 m atstumu nuo išmetimo angos (veikiant vasarą): 55 dB(A)

• Ištraukimo ventiliatorius:

  • Konstrukcija: Konstrukcija: Diržinis radialinis ventiliatorius (sparnuotė statiškai/dinamiškai subalansuota)

  • Tipas: VSR-080-0450-K

  • Variklio galia: 22 kW

  • Oro srautas: Maitinimo galia: 13 750 m³/h

  • Bendras slėgis: 3000 Pa

  • Pagrindinio vamzdžio skersmuo (ventiliatoriaus pusėje): Ventiliatoriaus skersmuo (skersmuo): 450 mm

  • Išsiurbimo greitis: 24 m/s

  • Garso slėgis 3 m atstumu: 78 dB(A)

• Tarpinio filtro sistema:

  • Filtravimo terpė: Poliesterio adatinio veltinio žarnos

  • Valymas: 2 vibraciniai varikliai, kiekvienas 180 W / 3 000 min-1

  • Filtro plotas: 155 m²

  • Filtravimo ploto apkrova: 88 m³/h vienam m²

  • Švariame ore likusios dulkės: <0,2 mg/m³

  • Naudojimo kategorijos: - filtras su filtru, kuris išvalomas nuo dulkių: U, S, G

  • Įrengimas: Lauke su cinkuota nuo atmosferos poveikio apsaugančia danga

  • Pavaros: Sraigtinio transporterio krumpliaratinis variklis: 0,55 kW; šliuzo (rotacinio vožtuvo) krumpliaratinis variklis: 0,55 kW

• Vamzdžių sistema (techniniai duomenys):

  • Pagrindinis drožlių ištraukimo vamzdis: Ø459 mm

  • Oro judėjimo greitis ištraukimo taškuose: 22-26 m/s

Papildoma įranga

• Ortakiai ir sauga:

  • Cinkuoti grįžtamojo ir ištraukiamojo oro ortakiai

  • Išbandyta K90 priešgaisrinė sklendė prie sienos

• Valdymas ir (arba) automatizacija:

  • Dažnio keitiklis (VFD) jungiklių ir (arba) valdymo spintoje, skirtas kintamam oro kiekiui

• Vibracijos ir triukšmo izoliacija:

  • Ventiliatorius sumontuotas ant vibracijos slopintuvų

  • Įsiurbimo ir slėgio kompensatoriai

• Filtrų išleidimas ir tvarkymas:

  • Sraigtinis transporteris (išleidimo sraigtas) su sliekine pavara

  • Rotacinis vožtuvas (šliuzas) su guminiais sandarinimo elementais; žvaigždutės ir (arba) grandinės pavara

  • drožlių surinkimo konteineris (po filtro išleidimo anga)

• Apsaugos ir saugos sistemos:

  • Gesinimo linija su smūginiais purkštukais, nutiesta į išorę ir žemyn, užbaigiama C jungtimi.

  • Sprogimo įtaisai (apsauga nuo sprogimo) pagal VDI 3673

• Vamzdynai ir jungiamoji įranga:

  • Cinkuotų vamzdynų tinklas su vamzdžiais, alkūnėmis, atšakomis, gnybtais

  • Perėjimai ir (arba) movos prie mašinų

  • Lanksčios ištraukimo žarnos su žarnų spaustukais

  • Cinkuoti nenaudojamų ištraukimo taškų uždarymo vožtuvai
