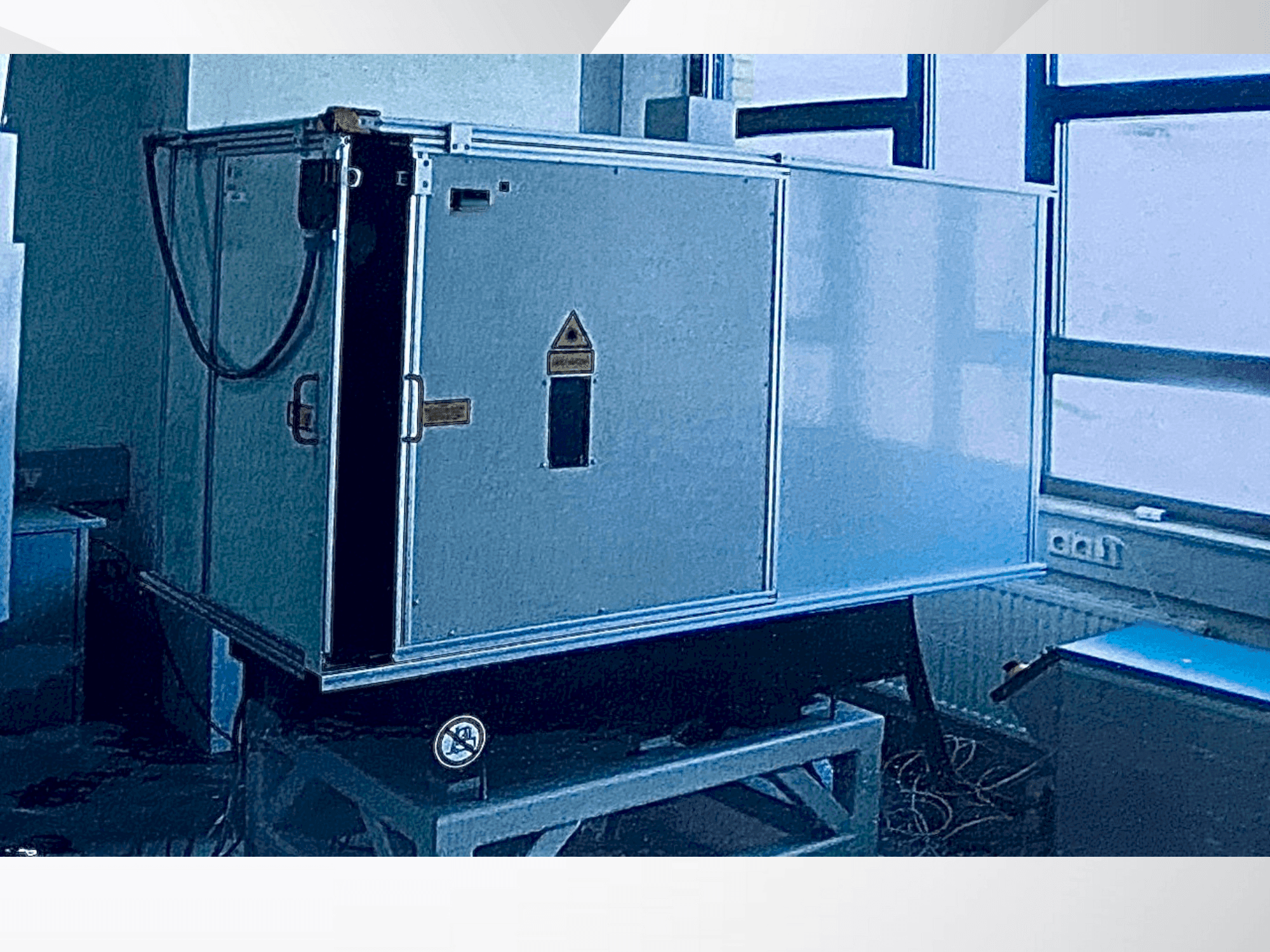

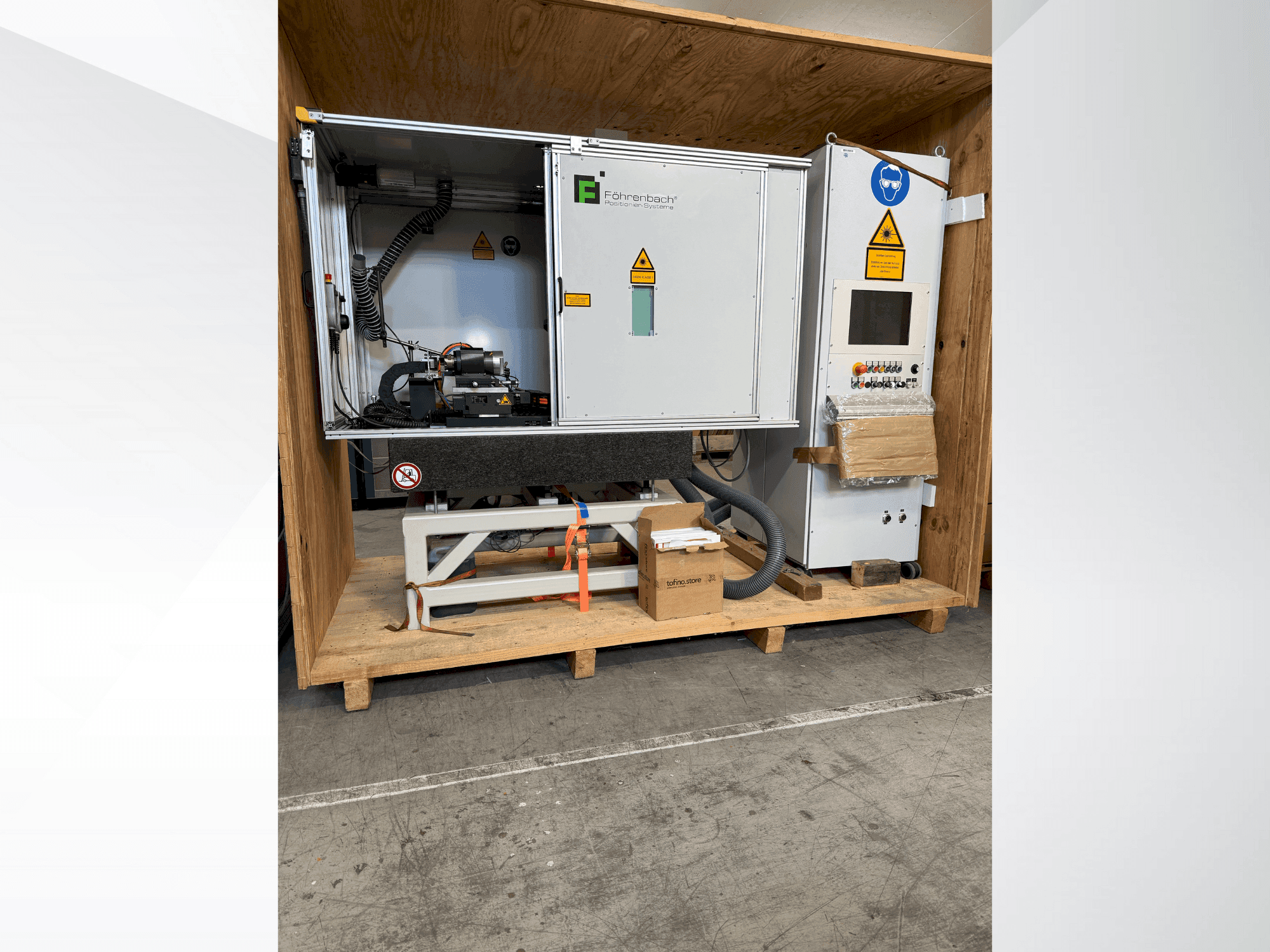

LASAG - KLS 246 CL60DE-OTH-LAS-2008-00001

• Taikymas: 4 ašių pozicionavimo sistema lazeriniam apdirbimui/lazeriniam pjovimui

• Pagrindas ir korpusas:

  • matmenys DxŠxVxH 1115 x 443 x 814 mm; spalva RAL 7035

  • Granito konstrukcija su pagrindo plokšte, granito kampuočiu, guolių blokais, srieginėmis įvorėmis

  • Lazerio saugos kabina, 4 klasė (EN 60825-1), pilnas gaubtas su stebėjimo langais

  • Priekinės stumdomos durys su rankena, integruotas lazerio saugos langas, kameros palaikomas apsauginis lazerio stiklas

  • 2 mm plieno lakštinės plokštės, dažytos milteliniu būdu pagal RAL 7035; nuimamas dangtis

  • 3 spalvų signalinė lemputė; durų blokavimo jungiklis; profilio rėmas 30x30 ir 60x30

• Ašių konfigūracija:

  • A ašis: RT3A 100x100 tiesioginės pavaros sukamasis stalas

  • Z ašis: PFS 325x300 tikslioji slankmačio sistema

  • Y ašis: PFL 230/400 linijinė ašis

  • X ašis: 180/100 linijinė ašis

• XY stalas (PFLG 400x100):

  • (PFLF (PFLG)): eiga: 1: X 400 mm, Y 100 mm; greitis 6 m/min.

  • Padėties nustatymo tikslumas ±0,005 mm/300 mm; pakartojamumas ±0,001 mm

  • Pagreitis 10 m/s²; didžiausia apkrova 1 kg

  • Nuolatinė jėga su aušinimu 1110 N; linijinio variklio pavara

  • Medžiaga: ketaus GGG-25; aušinimas vandeniu

  • Encoder: Heidenhain LC 483, tikslumo klasė ±5 µm

• Z ašis:

  • eiga 300 mm; greitis 0,12 m/min

  • padėties nustatymo tikslumas 0,03 mm/300 mm; pakartojamumas 0,003 mm

  • Rutulinis sraigtas K25x5, tikslumo klasė T5; iš anksto įtemptas suklys

  • Variklio montavimas per flanšinę jungtį; medžiaga ketus; vertikalus montavimas

• Sukamoji ašis (A/C ašis) RT3A100x100:

  • Elektroniniu būdu komutuojamas 3 fazių sinchroninis variklis

  • Stalo skersmuo 99 mm; kiaurymė 20 mm; centravimas 30 H7

  • Svoris 5,2 kg; apsaugos klasė IP40 (IP54 su oro prapūtimu)

  • Skersinis nuokrypis <4 µm; plokštumas 4 µm; koncentriškumas ±1,5 µm

  • Didžiausias greitis 1300 aps/min.

  • Matavimo sistema: Renishaw Signum; signalo periodas 20 µm; išėjimas 1 Vss

  • Nuolatinės srovės jungties įtampa 600 V

  • Sukimo momentas: vardinis aušinamas oru 1,5 Nm; vardinis aušinamas vandeniu 2,5 Nm; didžiausias 5 Nm

• Lazerinė sistema:

  • Tipas: LASAG KLS 246 CL60

  • Elektra: 400 V AC, 3 fazių, 50/60 Hz, 11 kVA

  • Svoris: maitinimo šaltinis 200 kg; lazerio galvutė 35 kg; lazerio šaltinis 25 kg

  • Lazerio laido ilgis 4 m

  • Jungtys: maitinimo šaltinis, kištukinė plokštelė, aušinimo vanduo

• Valdymo sistema:

  • L2-CNC programinė įranga; IPC sistema 820-W CNC; SERCOS sąsaja

  • I/O: 24 įėjimai, 16 išėjimų; galima išplėsti

  • Operacinė sistema: "Windows XP"; 512 MB operatyviosios atminties; Ethernet 10/100 Mbit

  • Rankinis valdymo blokas su rankiniu valdikliu; paleidimas/išjungimas; avarinis stabdymas; lazerinio E-stop integracija

  • Programuojamas pagreitis; ašių paklaidų kompensavimas iki 1000 taškų

  • 15 colių TFT jutiklinis ekranas

• Pavaros:

  • Kintamosios srovės servo variklis, vardinis sukimo momentas 2,35 Nm

  • Absoliutusis daviklis 512 žingsnių; su stabdžiu

Papildoma įranga

• Vandens recirkuliacinis aušintuvas (AKW13):

  • Temperatūros diapazonas nuo +6 iki +26 °C; aušinimo galia 1,7 kW, esant 15 °C temperatūrai

  • Šaldymo agentas R134a; įkrova 0,8 kg

  • Kompresoriaus galia 0,6 kW; sunaudojama 1200 W galios.

  • Maitinimo šaltinis 230 V, 50 Hz; srovė 6,4-6,5 A

  • 11 l talpyklos tūris; debitas 0,55 m³/h; slėgis <1 bar

  • Leistinas darbinis slėgis 18 bar; siurblys: žalvarinis išcentrinis

  • Matmenys 360 x 705/815 x 750 mm; svoris 60 kg; triukšmo lygis <70 dB(A)

• Korpuso aušinimo įrenginys (Rittal SK):

  • Vardinė įtampa 230 V, 50 Hz, 1~

  • Vardinė srovė 5,4 A; paleidimo srovė 12,0 A; išankstinis saugiklis 10 A

  • Nominali aušinimo galia 825/875 W; naudingoji aušinimo galia 1000/790 W

  • Šaldymo agentas R134a, 325 g

  • Leistinas slėgis: HD/HP 25 bar, ND/LP 16 bar

  • Temperatūros diapazonas nuo 20 °C iki 55 °C; triukšmo lygis 64 dB(A); svoris 39 kg
