KOMAX - Alpha 433 LDE-OTH-KOM-2008-00001

„Komax ADS 123“ (laidų laikymo įrenginys)

• Gamintojas: „Komax France“

• Maitinimas: 3 × 400 V (3P+N)

• Dažnis: 50–60 Hz

• Maksimali suvartojama galia: 5 500 VA

• Oro slėgis: 4–6 bar

„Cosmotec“ aušinimo įrenginys

• Gamintojas: „Cosmotec“

• Modelis: XVA36 03 320

• Dažnis: 50/60 Hz

• Srovė: 0,51 A

„Schunk“ KM-CFK-564MF (suvirinimo modulis 1)

• Gamintojas: Schunk

• Modelis: KM-CFK-564MF

• Pagamintas: 2012 m.

• Nominali galia (50 % darbo ciklas): 120 kVA

• Nominali pirminė įtampa: 500 V

• Nominali dažnis: 1000 Hz

• Tiekiamoji galia: 43 kVA

• Antrinės grandinės darbinė srovė (50 % darbo ciklo): 15,6 kA

• Antrinės grandinės trumpojo jungimo srovė: 120 kA

• Antrinės atviros grandinės įtampa: iki 8 V

• Elektrodų jėga: 31–187 daN

• Svoris: 180 kg

Schunk KM-CFK-564MF (suvirinimo modulis 2)

• Gamintojas: Schunk

• Modelis: KM-CFK-564MF

• Pagamintas: 2012 m.

• Nominali galia (50 % darbo ciklas): 120 kVA

• Nominali pirminė įtampa: 500 V

• Nominali dažnio vertė: 1000 Hz

• Tiekiamoji galia: 43 kVA

• Antrinės grandinės darbinė srovė (50 % darbo ciklo): 15,6 kA

• Antrinės grandinės trumpojo jungimo srovė: 120 kA

• Antrinės atviros grandinės įtampa: iki 8 V

• Elektrodų jėga: 31–187 daN

• Svoris: 180 kg

Sistemos apimtis:

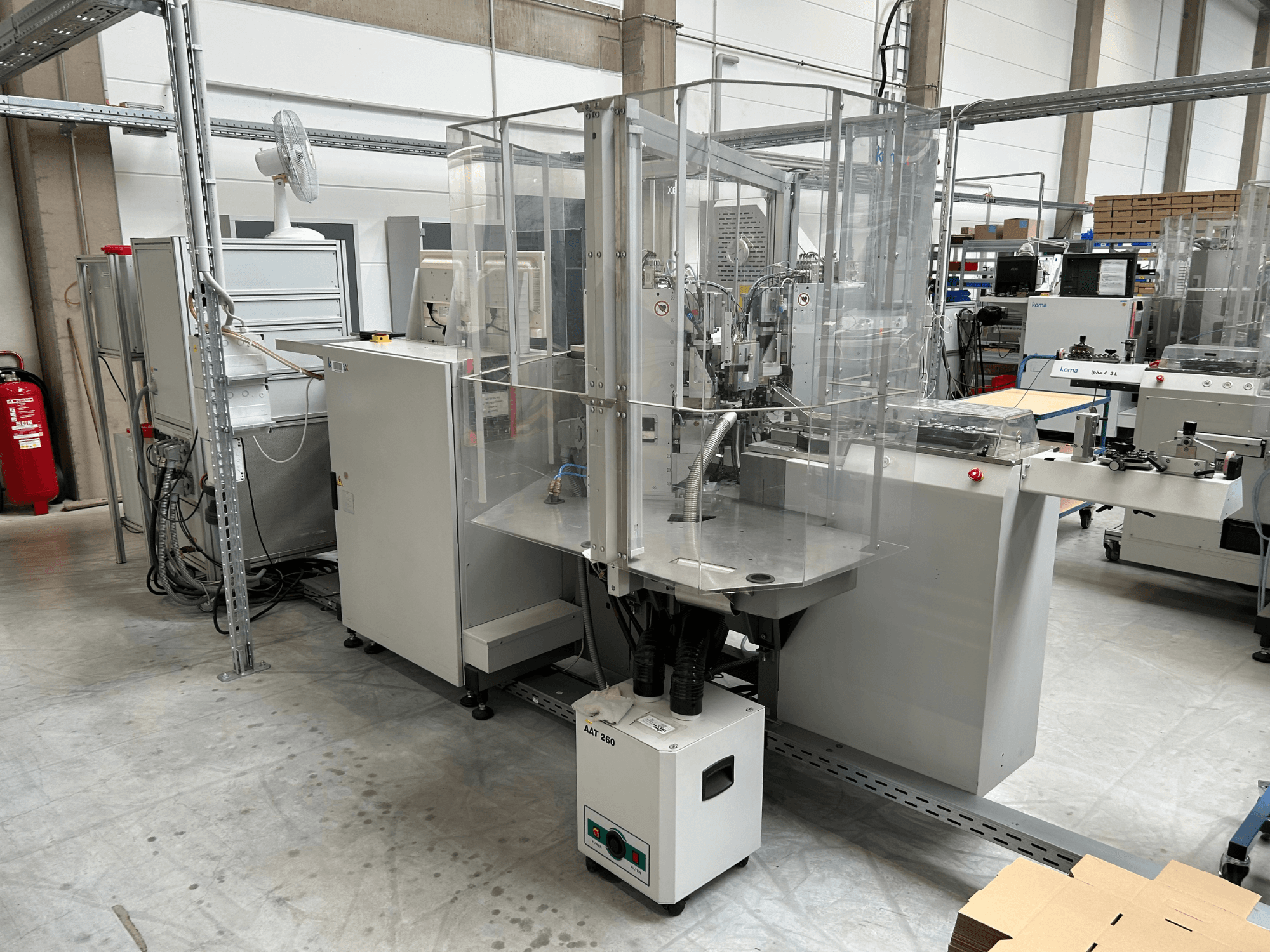

• visiškai automatinis įrenginys „Komax Alpha 433 L“

• „Komax ADS 123“ laidų laikymo įrenginys

• Apsauginis gaubtas

• Ištraukimo sistema (AAT 260)

• Valdymo kompiuteris ir valdymo blokas

• Įvairūs gnybtavimo ir apdorojimo moduliai (pasirenkami)

• Kiti papildomi priedai tiekiami pagal užsakymą

Naudojama:

• Sistema yra darbinės būklės ir buvo naudojama automatiniam kabelių apdorojimui, įskaitant pjaustymą, izoliacijos nuėmimą, gnybtų supresavimą ir suvirinimą

• Visos sistemos šiuo metu vis dar maitinamos ir visiškai veikia
