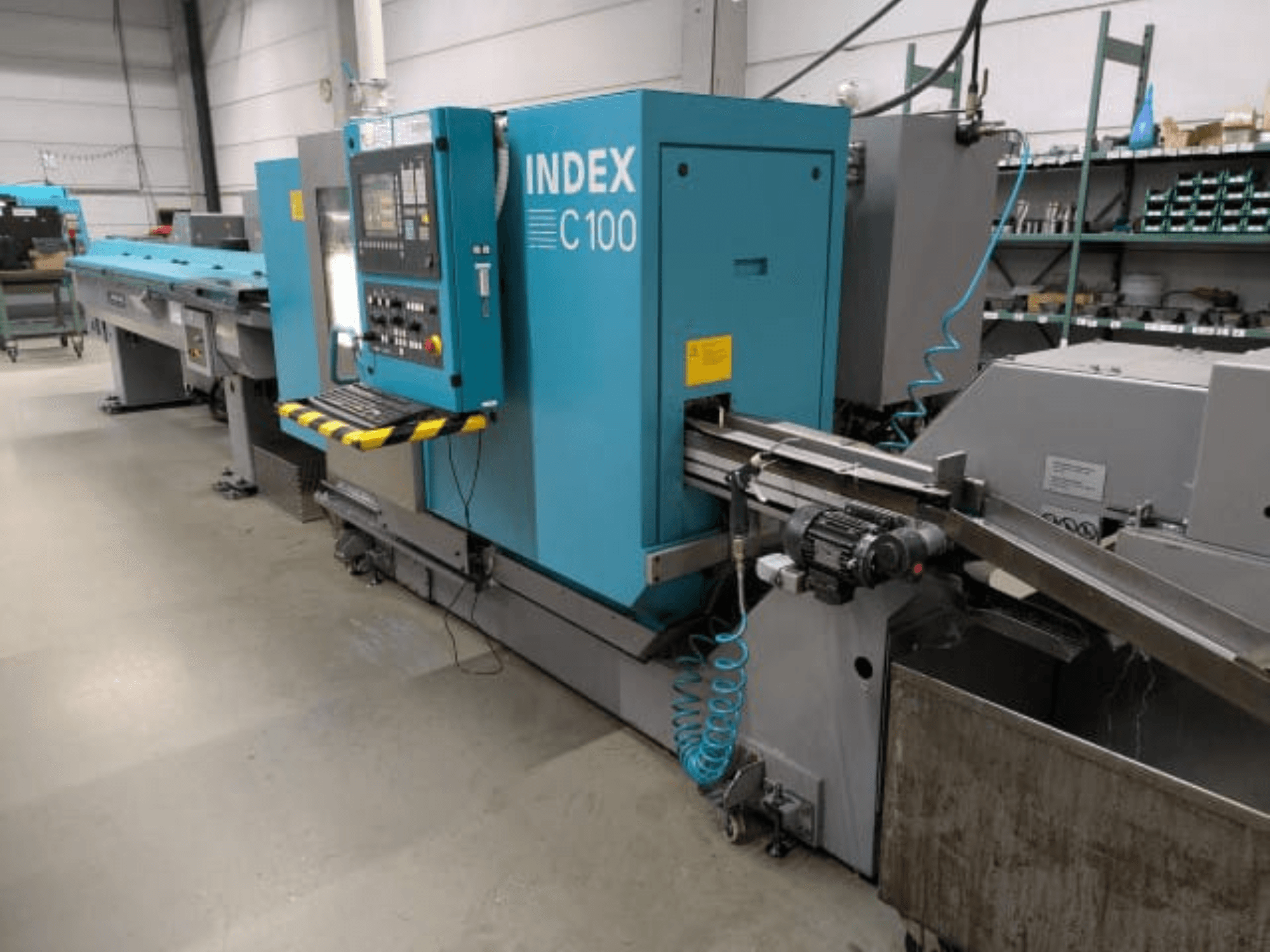

Index - C100DE-TUR-IND-2012-00002

- Mašinos rėmas: Ketaus staklių rėmas su vertikalia lova

- Įrankių laikiklio kreipiančiosios: Plokštelinės kreipiančiosios, pasižyminčios dideliu standumu ir slopinimu

- Ašių pavaros: Dviguba žirklinė įrankių laikiklių kinematika; kintamosios srovės sinchroninės pavaros technologija

- Galvučių konstrukcija: Termosimetrinė konstrukcija

- Pagrindinis suklys (D42): Didžiausias strypo skersmuo 42 mm, didžiausias greitis 7000 aps/min, priekinio guolio skersmuo 75 mm

- Pagrindinio suklio galia: 22/29 kW (esant 100 %/40 % darbo ciklui)

- Pagrindinio suklio sukimo momentas: 50/65 Nm (esant maksimaliam 100 %/40 % apkrovos režimui)

- Pagrindinio suklio prispaudimo cilindras: Hidraulinis veikimas: tuščiaviduris prispaudimo cilindras D42/14, skirtas įvorėms arba griebtuvams prispausti, eiga 12 mm, prispaudimo slėgis 8/80 barų, maks. trauka 34 kN, maks. trauka 34 kN

- C ašies pavara (pagrindinis ir priešpriešinis suklys): Įrenginys: tuščiavidurio veleno variklis, kampinio matavimo sistema ant suklio, skiriamoji geba 0,00014 laipsnio, pakartojamumo sklaida Psmax = 0,01 laipsnio

- Pagrindinio suklio prispaudimo įtaisas: Vieno slėgio prispaudimo įtaisas, reguliuojamas nuo 8 iki 75 barų

- Priešpriešinis suklys (D42): Didžiausias strypo skersmuo 42 mm, didžiausias sukimosi dažnis 7000 aps/min, spaustuvo laikiklio skersmuo 110 mm, priekinio guolio skersmuo 75 mm.

- Priešpriešinio suklio galia: 16,5/19 kW (esant 100 %/40 % darbo ciklui)

- Priešpriešinio suklio sukimo momentas: 32/43 Nm (esant maksimaliam 100 %/40 % apkrovai)

- Priešpriešinio suklio slankmačiai (Z ašis): Kintamosios srovės variklis ir rutulinių sraigtų pavara, darbinė eiga 500 mm, greita eiga 60 m/min, pagreitis 10 m/s^2, pastūmos trauka 3000 N

- Priešpriešinio suklio prispaudimo cilindras: Tuščiaviduris prispaudimo cilindras D42/14, hidraulinis valdymas, eiga 12 mm, prispaudimo slėgis 8/80 bar, maks. trauka 34 kN, maks. trauka 34 kN

- Priešpriešinio veleno prispaudimo įtaisas: Vieno slėgio prispaudimo įtaisas, reguliuojamas nuo 8 iki 75 barų

- Įrankių laikiklis 1: X ašies eiga 70 mm (greitoji 30 m/min, pagal 9 m/s^2, pastūmos jėga 3000 N); Z ašies eiga 250 mm (greitoji 60 m/min, pagal 9 m/s^2, pastūmos jėga 3000 N); Y ašies eiga 70 mm (greitoji 15 m/min, pagal 5 m/s^2, pastūmos jėga 3000 N). 1 bokštelis su 10 stočių, lygiagrečiai tvirtinami kotai D25x48 (DIN 69880), visose stotyse yra gyvų įrankių (galia 4,2 kW, sukimo momentas 11 Nm, maks. greitis 8000 aps./min.)

- Įrankių laikiklis 2: X ašies eiga 70 mm (greitoji 30 m/min, pagal 9 m/s^2, pastūmos jėga 3000 N); Z ašies eiga 400 mm (greitoji 60 m/min, pagal 9 m/s^2, pastūmos jėga 3000 N); Y ašies eiga 70 mm (greitoji 15 m/min, pagal 5 m/s^2, pastūmos jėga 3000 N). Turretė 2 su 10 stočių, lygiagrečiai tvirtinami kotai D25x48 (DIN 69880), visose stotyse yra gyvų įrankių (galia 4,2 kW, sukimo momentas 11 Nm, maks. greitis 8000 aps/min.)

- Įrankių laikiklis 3: X ašies eiga 125 mm (greitis 30 m/min, acc. 10 m/s^2, pastūmos jėga 3000 N). Bokštelis 3 su 10 stočių, lygiagrečiai tvirtinami kotai D25x48 (DIN 69880), visose stotyse yra gyvų įrankių (galia 4,2 kW, sukimo momentas 11 Nm, maks. greitis 8000 aps/min).

- Valdymo sistema: Valdymo sistema: INDEX C200-4D (modulinis daugiaprocesorinis valdymas, integruotas su "Simodrive 611" / "Sinumerik 840D"), CNC naudotojo atmintis iki 6 MB, Ethernet 10/100 Mbps

- Valdymo skydelio ekranas: 26 cm TFT spalvotas plokščias ekranas, XYZ išdėstymo membraninė klaviatūra, numatytoji ekrano kalba olandų

- Mašinos maitinimo šaltinis: 400 V, 50 Hz, 49 kVA prijungtoji galia, 70 A vardinė srovė, 100 A maksimalus atsarginis saugiklis

- Aušinimo sistema: Centrinė vandens sąsaja verpstėms ir valdymo spintai, 8 kW nominalioji grynoji aušinimo galia (50 Hz/400 V)

- Mašinos gaubtas: INDEX standartinis turkio spalvos RAL 5018 ant priekinio stumdomojo gaubto (nerūdijantis konstrukcinis plienas), dulkių pilkos spalvos RAL 7037 ant skirstomųjų įrenginių / skysčių spintų ir drožlių transporterio.

- Įvorinis laikiklis (pagrindinis suklys): (SK42BZI/900 442...)

- Priešpriešinio suklio prispaudimas: Ortlieb Power Chuck KSFI 40-054 su galinio ribotuvo įtaisu, įskaitant aušinimo skysčio tiekimą

- Ruošinių tvarkymas: Didžiausias ruošinio skersmuo 8-42 mm, didžiausias svoris 2 kg, didžiausias likučio ilgis 150 mm.

- Gatavų detalių konvejeris: Standartinės versijos konvejeris išleidžiamas dešinėje pusėje

- Skiedrų šalinimas: Atskiras aušinimo skysčio bakas ir sustiprintas kėlimo siurblys (100 l/min).

- Aušinimo skysčio sistema: Paruošta emulsijai, žemo slėgio siurblys (8 bar / 80 l/min), vidutinio slėgio siurblys (20 bar / 30 l/min), pagrindinė sistema: 600 l talpykla su "Profibus" sąsaja, aušinimo skysčio mikrofiltro sistema (kompaktiškas KF150 tipo juostinis filtras, pralaidumas 150 l/min emulsijos / 120 l/min alyvos).

- Filtro tinklelis: PN 100 / 100-540 tipas, sulaikymo dydis 50 µm - 60 µm, plotis 540 mm, ilgis 50 metrų

- Įrankių laikymo vožtuvai: Aušinimo skysčio aukšto slėgio vožtuvai iki 80 barų, skirti 1, 2, 3 įrankių laikikliams

- Ištraukimo paruošimas: Aušinamojo skysčio rūko ištraukimo/filtro jungtis, 200 mm skersmens ortakis, našumas apie 600 m3/h

- Papildomos funkcijos: C200-4D, MBL 42-65 priedai, skirti valdymui 840D.

- Strypų įkrovimo žurnalas: INDEX MBL 42/3700 strypų krovimo žurnalas, suklio aukštis 1010 mm, strypų laikymo plotis 390 mm, strypų skersmuo 10-42 mm, didžiausias strypų ilgis 3644 mm, įskaitant atlenkiamą strypų atramą su metrine skale, strypų stūmimo strypą 20D (ilgis 1400 mm) ir apdirbtas kreipiamąsias 22-42 mm
