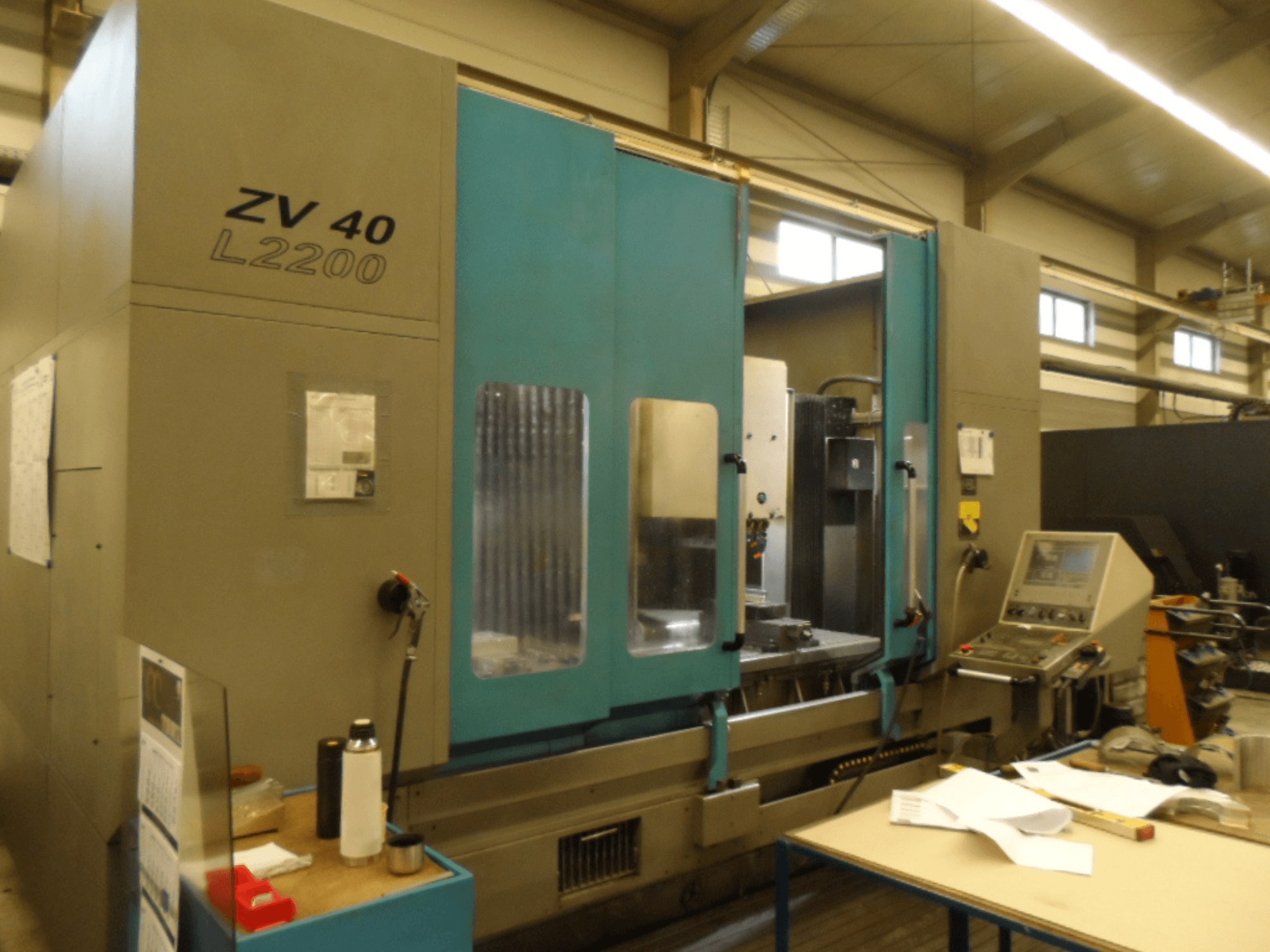

IBARMIA - ZV 40 L2200DE-MIL-IBA-2000-00001

- X ašies eiga apdirbant 2 stotyse (maršrutinis valdymas): 720 mm

- Z ašies eiga (vertikalioji): 600 mm (pasirinktinai: 800 mm)

- T formos lizdų skaičius: 5

- T formos lizdų dydis: 18 mm

- Atstumas tarp T lizdų: 125 mm

- Min./Maks. atstumas tarp verpstės priekinės dalies ir stalo: 200 / 800 mm (pasirinktinai: 1000 mm)

- Įrankio kūgis / laikiklis: SK40 - DIN 69871 (pasirinktinai: HSK A-63 DIN 69893 arba HSK A-80 DIN 69893)

- SK įrankių laikiklio traukimo kaištis: DIN 69672

- Įrankio laikiklio (SK) prispaudimo jėga: 12000 N (pasirinktinai: HSK A-63: 18000 N / HSK A-80: 28000 N)

- Vidinis guolio skersmuo: 80 mm

- Didžiausias standartinis suklio greitis: 6000 aps/min (pasirinktinai: 4000 / 8000 / 10000 aps/min)

- Pagrindinio suklio variklio galia 100 %: 28 kW (su pertraukomis: 38,5 kW)

- Standartinės konfigūracijos nuolatinė galia nuo: 1500 aps.

- Didžiausias sukimo momentas esant 100 proc: 178 Nm (su pertrūkiais: 245 Nm)

- Padavimo jėga X, Y, Z kryptimis 100 proc: 13000 N (su pertrūkiais: 15600 N)

- Greita X, Y, Z slinktis: 30 m/min

- Didžiausia darbinė X, Y, Z pastūmos sparta: 10 m/min

- Pozicionavimo paklaida Tp X(1000 mm)-Y-Z: 0,015 mm

- Didžiausia padėties nustatymo paklaida Ps max.: 0,010 mm

- Matavimo sistema X-Y-Z kryptimis: Linijinės stiklinės skalės

- Frezavimo pajėgumas pliene (St 60): (60 60): 650 cm³/min.

- Gręžimo našumas pliene (St 60): 1 min: Ø 60 mm: Ø 60 mm.

- Sriegimo našumas pliene (St 60): M-36

- Įrankių kišenių skaičius: 24 (pasirinktinai: 40-52)

- Didžiausias įrankio ilgis: 300 mm

- Didžiausias įrankio svoris: 10 kg

- Maksimalus įrankio skersmuo (pilnas žurnalas): 85 mm

- Maksimalus įrankio skersmuo (gretimos kišenės laisvos): 125 mm.

- Įrankių valdymas: Atsitiktinis

- Įrankių keitimo laikas: 3.5 s

- Įrankių keitimo nuo vienos drožlės prie kitos trukmė: 7 s

- Reikalingas grindų plotas: apie 17 m²

- Aušinimo skysčio bako talpa: 370 litrų

- Mašinos ilgis (A matmuo): 4200 mm (ilgis (A))

- Tekstūrinių dažų struktūra (2 spalvos): RAL pilka 7037 / mėlyna 5012

- Elektros jungtis: Elektros instaliacija: 55 kW

- Darbinė įtampa: 400 V / 50 Hz

- Suslėgtojo oro jungtis: Suslėgto oro tiekimo jungtis: 6 bar

- Aušinimo skysčio siurblio galia: 0,75 kW

- Standartinė įranga: Įranga: CE mašinos korpuso apsauga, drožlių transporteris, aušinimo skysčio bakas, linijinės stiklinės skalės X/Y/Z ašyse, vertikali vidinė apdaila išilgai X ašies, darbo vietos apšvietimas, automatinis centralizuotas tepimas, hidraulinis atsvaras verpstės galvutei, automatinis pneumatinis verpstės valymas, mobilus valdymo pultas, standus sriegimas (sriegimas be kompensacinio griebtuvo).

- Galimos gamyklinės parinktys: Vidinis aušinimo skysčio tiekimas (IKZ), pilnas staklių gaubtas, pertvara, skirta šachtiniam darbui, skiriamosios galvutės / sukamieji stalai 1 arba 2 papildomoms staklių ašims, darbo įrankio jutiklinis zondas, skaitmeninimo sistemos, įrankių stebėjimo sistemos, nešiojamas elektroninis rankinis ratukas.

- priklausomai nuo reikalavimų, Y ašies dalis reikėtų pakeisti arba suremontuoti
