Hüttenhölscher - LineDE-BOR-HUT-2012-00001

• Kontrolė: Kompiuteriu valdoma funkcijų seka pagal "Windows 7", TwinCAT

• Dalies matmenys:

  • Ilgis: 300-2250 mm

  • Plotis: 350-710 mm

  • Storis: 16-25 mm

• 2 stočių gręžimo stotis:

  • Pagrindo rėmas - suvirinta konstrukcija su apdirbtais prisukamais paviršiais

  • 2x dantyti juostiniai konvejeriai V = 1,5 m/sek.

  • 2x pneumatinis keltuvas dantytiems juostiniams transporteriams

  • 2x korpuso dalių ribotuvai, amortizuojami amortizatoriais

  • 2x pneumatiniai dvigubi prispaudimo cilindrai, valdomi rutuliniu sraigtu ir servo varikliu, perstumiami į šono aukštį (matuojamas šono aukštis)

  • 2x pneumatinė kryžminio išlyginimo liniuotė (patikimumo tikrinimas)

  • 2x vakuuminiai gręžimo staklių stalo spaustuvai

  • 2x 0 linijų valdomi

• Palaikymas: - Išorinis ir vidinis gręžimo mechanizmas, kuris užtikrina, kad būtų užtikrintas stabilus ir patikimas gręžimas:

  • Atramą galima judinti X kryptimi naudojant servo variklį

• 2x gręžimo pavara (1 atrama):

  • Atramoje įrengti 2 įrenginiai (apdirbimas iš viršaus)

  • Atskirai judinama Y kryptimi naudojant servo variklį

  • Atskirai judama Z kryptimi naudojant servo variklį

  • Gręžimo pavara a = 32 mm, reguliuojama dažnio keitikliu, gręžimo griebtuvas Ø 10h7 su varžtu

  • Skambinamieji velenai, 8000 aps./min.

  • Dvi 16 verpstukų gręžimo pavaros

• Griovelių pjūklas (1 atrama):

  • Pjūklai specialiems galinių sienelių grioveliams pjauti

  • Pjovimo įrenginys su įrankio laikikliu, greičio reguliavimas dažnio keitikliu

  • Pneumatiniu būdu valdoma pilotinė darbo padėtis

• 2x frezavimo velenai dešinėje / kairėje prie priekinio krašto (1 atrama):

  • Pneumatiniu būdu valdoma darbinė padėtis

Papildoma įranga (automatizavimas, tvarkymas, apsauga, konvejeriai)

• Pakrovimas ir (arba) tvarkymas:

  • Krovimo vartai: 6 stočių krovimo vartai

  • 2-axis gantry robot; Y/Z axes with servo motors; travel distances: Y ašis 8500 mm, Z ašis 1500 mm

  • Siurbimo skersinė sija su keturių grandinių vakuuminiu tiekimu; vakuumo generavimas ežektoriumi

  • Dvigubos dalies aptikimas

  • Portalo atramos

  • 4 krovimo stotys

  • 1 rankų atramos stotis (automatinis / rankinis padavimas)

  • 1 išėmimo stotis (automatinis / rankinis išėmimas)

• Šoninio padavimo diapazonas:

  • Krautuvo aukštis: maks. 1000 mm (60 dalių) su apsaugine plokštele

  • Apsauginės plokštelės dydžiai:

    • 1380 mm x 780 mm

    • 1220 mm x 720 mm

    • 1120 mm x 620 mm

    • 2290 mm x 620 mm

  • Storis: 25 mm

  • Storis: maks. 28 kg

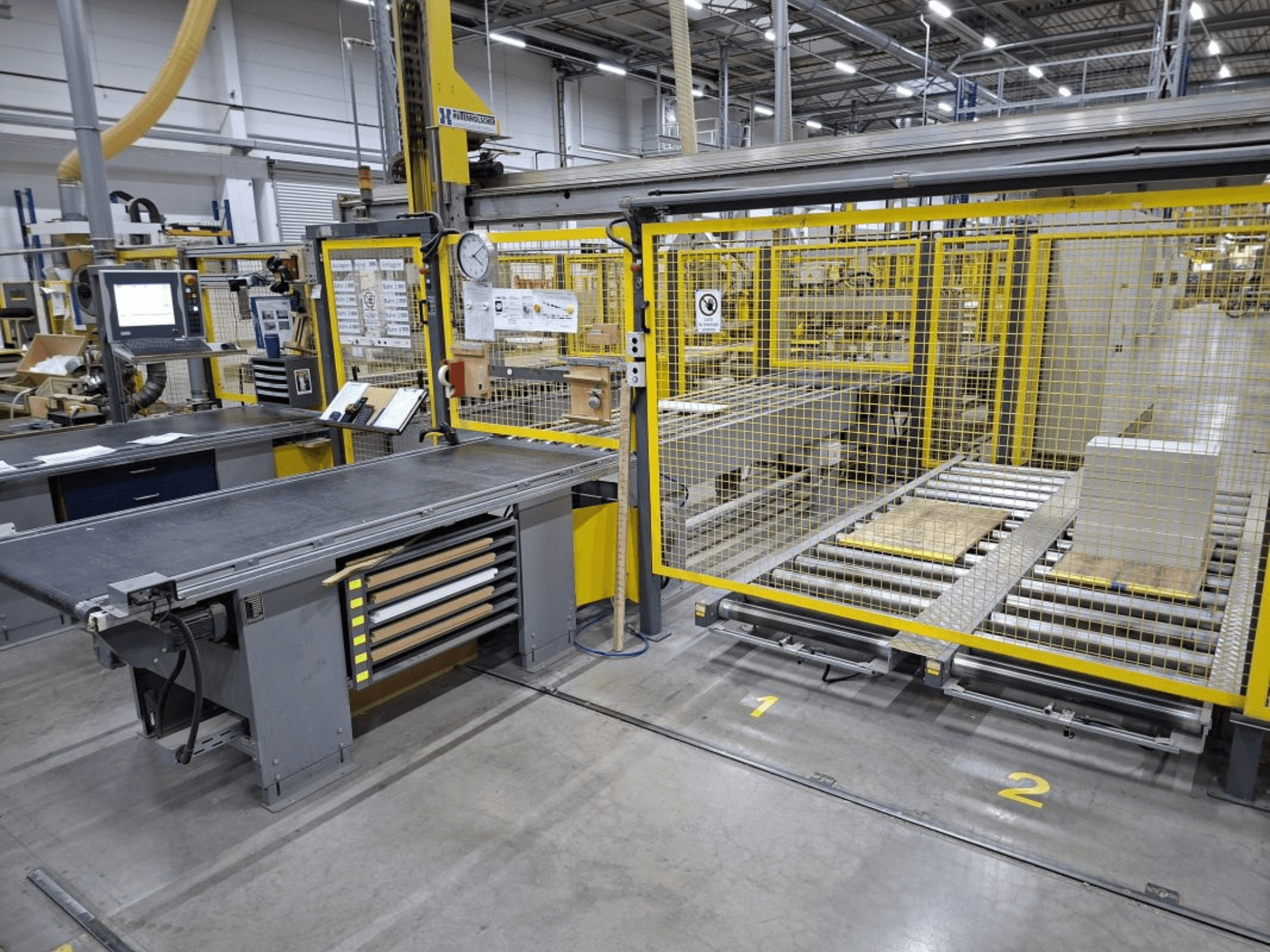

• Grindų ritininis transporteris / kamino padavimas:

  • 4 ritininio konvejerio linijos, 930 mm pločio x 3600 mm ilgio, AH 300 mm

  • Padavimas ir (arba) išėmimas: rankinis kryžminis vežimėlis

• Atraminės stotys / automatinis padavimas:

  • Transporto sekcija: 950 mm pločio x 4100 mm ilgio; integruotas šoninis ribotuvas.

• Rankinis padavimas:

  • 900 mm pločio x 2500 mm ilgio dantytų juostų sekcija

• Perdavimo velenas:

  • Horizontali eiga apie 2500 mm; trifazis variklis: apie 2500 mm horizontali eiga.

• Grįžimas:

  • Transportavimo sekcija 950 mm pločio x 4000 mm ilgio; pneumatinis kamštis

• 90° pasukamas įrenginys:

  • Vakuuminis siurblys; pneumatinė eiga; sukimas trifaziu varikliu +/- 90° kampu

• Iškrovimo stotys / automatinis pašalinimas:

  • Transporto priemonės 950 mm pločio x 3000 mm ilgio; korpuso dalių padėties nustatymas pagal koduotoją

• Išėmimas rankiniu būdu:

  • 900 mm pločio x 3000 mm ilgio dantyta juostos dalis

• Apsauginė padavimo sistema:

  • 45 m ilgio apsauginė tvora su 3 įėjimo durimis

  • 2 stumdomos durys grindų ritininiams konvejeriams tiekti

  • Įvedimas, užklausa ir išleidimas patvirtinant
