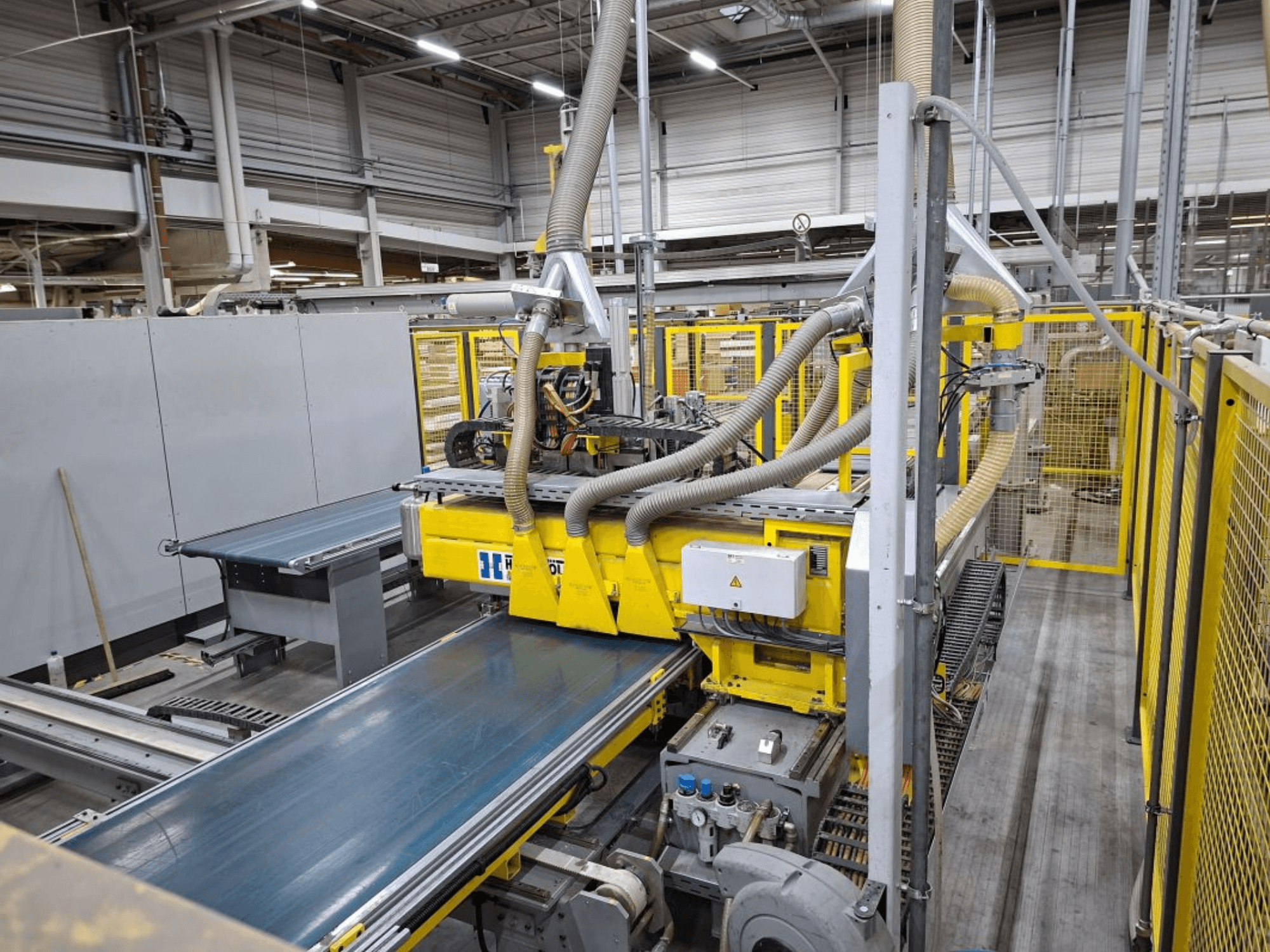

Šis "Hüttenhölscher" gręžimo įrenginys pagamintas 2010 m. Jame įdiegta kompiuteriu valdoma funkcijų seka pagal "Windows 7", TwinCAT ir naudota gręžimo sistema su 6 stočių pakrovimo portalais. Įrenginyje yra 2 ašių portalinis robotas, Y / Z ašys su servo varikliais, judėjimo atstumas pagal Y ašį 8500 mm, Z ašį 1500 mm. Jame taip pat yra siurbimo skersinė sija su keturių grandinių vakuuminiu tiekimu. Susisiekite su mumis ir gaukite daugiau informacijos apie šią mašiną.
Apžvalga
- prekės ženklas: Hüttenhölscher
- metai: 2010
- MODELIS: Drilling rig
- naudojimo tipas: Gręžimas ir gręžimas (mediena)
- vietovė: Vokietija
- mašinos tipas: Daudzvārpstu urbjmašīna
Papildoma informacija
Naudojama gręžimo sistema, kurią sudaro 6 stočių krovimo portalas
2 ašių portalinis robotas
Y/Z ašys su servo varikliais
Važiavimo atstumai: Y ašis 8500 mm, Z ašis 1500 mm
Siurbimo skersinė sija su keturių grandinių vakuuminiu tiekimu
Vakuumo generavimas naudojant ežektorių
Ilgis: 300-2250 mm
Plotis: 350-710 mm
Storis: 16-25 mm
Kamino aukštis: Aukštis: maks. 1000 mm (60 dalių), įskaitant apsauginę plokštę
Gręžimo mechanizmas: Dvi 16 verpstukų gręžimo pavaros
Skambinamieji velenai: 8000 aps/min.
Griovelių pjovimo pjūklas (1 atrama) specialiems galinių sienelių grioveliams pjauti
Pjovimo įrenginys su įrankio laikikliu, greičio reguliavimas dažnio keitikliu
2x frezavimo velenai dešinėje / kairėje pusėje prie priekinio krašto (1 atrama)
Pagrindo rėmas - suvirinta konstrukcija su apdirbtais prisukamais paviršiais
Atramą galima judinti X kryptimi naudojant servo variklį
Gręžimo pavara a=32 mm, reguliuojama dažnio keitikliu, gręžimo griebtuvas Ø 10h7 su atsuktuvu
4 krovimo stotys
1 rankų atramos stotelė / automatinis - rankinis padavimas
1 nuėmimo stotis / automatinė - rankinis nuėmimas
Grindų ritininis transporteris / krūvos padavimas
4 ritininio konvejerio linijos: 930 mm pločio x 3600 mm ilgio
AH 300 mm
Padavimas / išėmimas: rankinis kryžminis vežimėlis
Transportavimo sekcija: 950 mm pločio x 4100 mm ilgio
Integruotas šoninis ribotuvas
Rankinis padavimas
Dantyta juostos dalis: 900 mm pločio x 2500 mm ilgio
Pneumatinis keltuvas dantytiems juostiniams konvejeriams
Pneumatiniai dvigubi prispaudimo cilindrai, valdomi rutuliniu sraigtu ir servo varikliu
Gręžimo pavara a=32 mm, reguliuojama dažnio keitikliu
Pneumatiniu būdu valdoma pilotinė darbo padėtis
Perdavimo velenas: 900 mm pločio x 2500 mm ilgio dantytos juostos atkarpa
Grįžtančio transporto sekcija: 950 mm pločio x 4000 mm ilgio
Pneumatinis kamštis
Horizontali eiga apie 2500 mm, naudojant trifazį variklį
Sukimas trifaziu varikliu +/- 90° kampu
Iškrovimo stotys / automatinis išėmimas
Korpuso dalių padėties nustatymas pagal koduotoją
Apsauginė padavimo sistema
45 m ilgio apsauginė tvora su 3 įėjimo durimis
2 stumdomos durys grindų ritininiams konvejeriams tiekti
*Nurodyti duomenys gali skirtis nuo faktinių verčių, tai turėtų patvirtinti prekybos atstovas.
