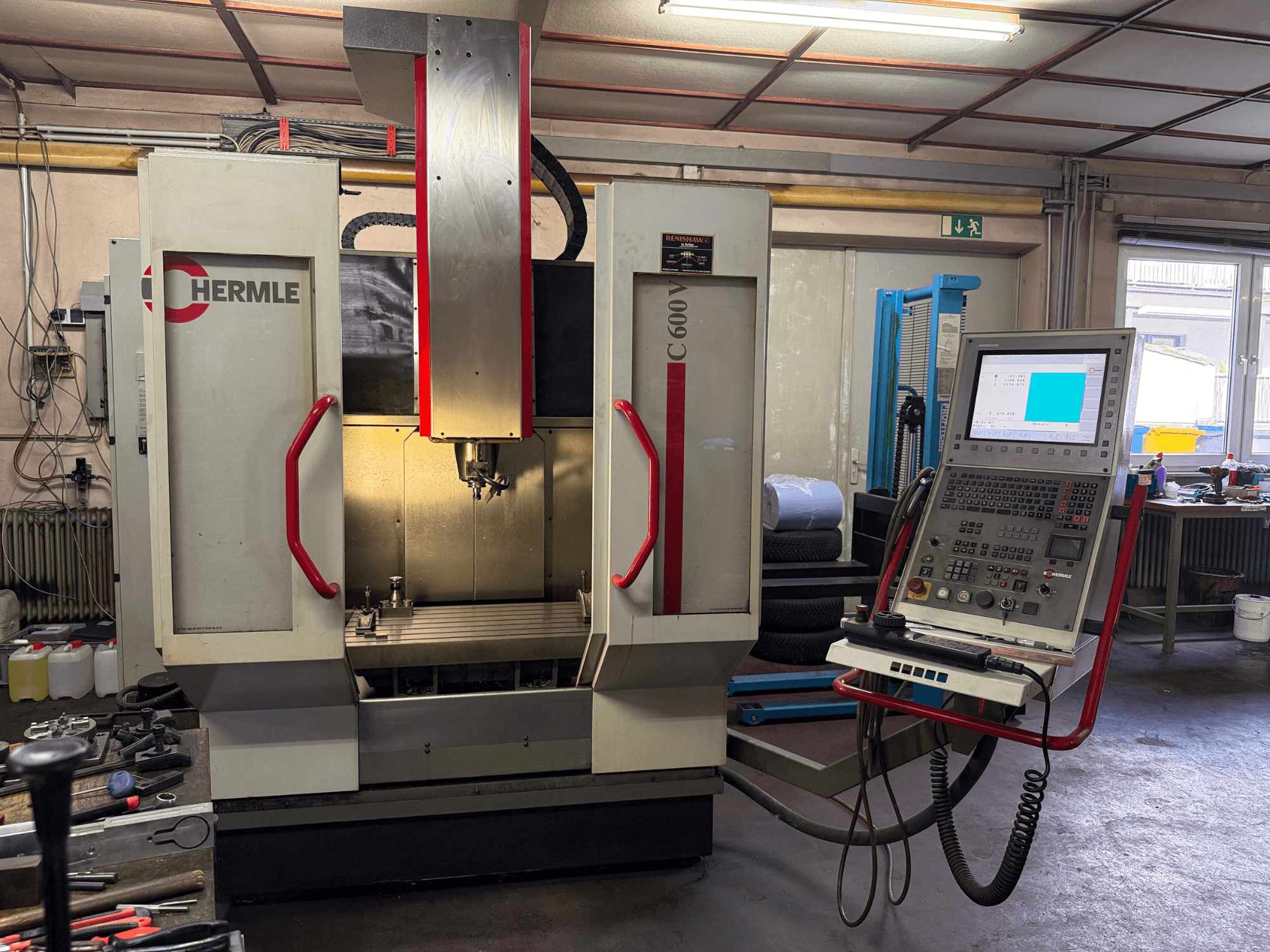

HERMLE - C600VDE-MIL-HER-2001-00005

• Verpstės valandos: 7,000 h

• Mašinos konstrukcija: Modifikuota portalinė konstrukcija

• CNC valdymas: "Heidenhain iTNC 530" su 15 colių spalvotu TFT ekranu

  • Lankstus kontūro programavimas

  • 6 GB dalių programų atmintis

  • 0,5 ms blokų apdorojimo laikas

  • Lygiagretus darbas su grafika

  • Sriegių pjovimas (standus sriegimas; be kompensacinio griebtuvo)

  • Įrankių naudojimo trukmės stebėjimas

  • Ethernet sąsaja

• Padavimo pavaros

  • Padavimo jėga: 6 000 N

  • Greita eiga: 35 m/min

  • Pagreitis: 5 m/s²

  • Padavimo sraigto skersmuo / žingsnis (X/Y/Z): 40 / 20 mm

• Matavimo sistema: Tiesioginės skalės, skiriamoji geba 0,0001 mm

• Padėties nuokrypis (Tp, VDI/DGQ 3441): 0,008 mm (X/Y/Z)

• Pagrindinis suklys

  • Sukimo momentas (100 % / 40 % ED): 87 / 130 Nm

  • Kūgis: SK40 (pagal DIN 2079), įrankių laikikliams pagal DIN 69871 A

• Tvirtas prispaudimo stalas

  • Stalo paviršius: 800 x 465 mm

  • Didžiausia apkrova: Max. apkrovos masė: 1 000 kg

  • T formos lizdai: 7 lizdai, dydis 14 mm H12, atstumas tarp lizdų 63 mm

  • Kreipiančioji anga (4-oji iš galo): 14 mm H7

• Įrankių keitiklis

  • Žurnalo padėtys: 30

  • Didžiausias įrankio skersmuo: 80 mm (125 mm su laisvomis gretimomis pozicijomis)

  • Maksimalus įrankio ilgis: 250 mm

  • Didžiausia žurnalo apkrova: 120 kg

  • Nuo drožlės iki drožlės (VDI 2852): 5.5 s

• Aušinimo sistema

  • Ištraukiama drožlių dėžė ir pasiekiamas drožlių ekranas

  • Talpykla: 200 l

  • Srauto greitis: 40 L/min, esant 3 barų slėgiui

• Komunalinės paslaugos

  • Prijungta apkrova: 400 V / 50 Hz

  • Vartojamoji galia: 22 / 35 kVA

  • Suslėgtas oras: 6 bar

• Kitos funkcijos

  • Elektrinis šiluminio plėtimosi kompensavimas

Papildoma įranga

• Elektroninis rankinio valdymo modulis (rankinis ratukas)

• SK40 matavimo zondo sistema

• Išpūtimo įtaisas

• Skaldos plovimo pistoletas
