HELLER - MC 20PL-MIL-HEL-2019-00001
Ar turite daugiau klausimų? Susisiekite su mumis!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

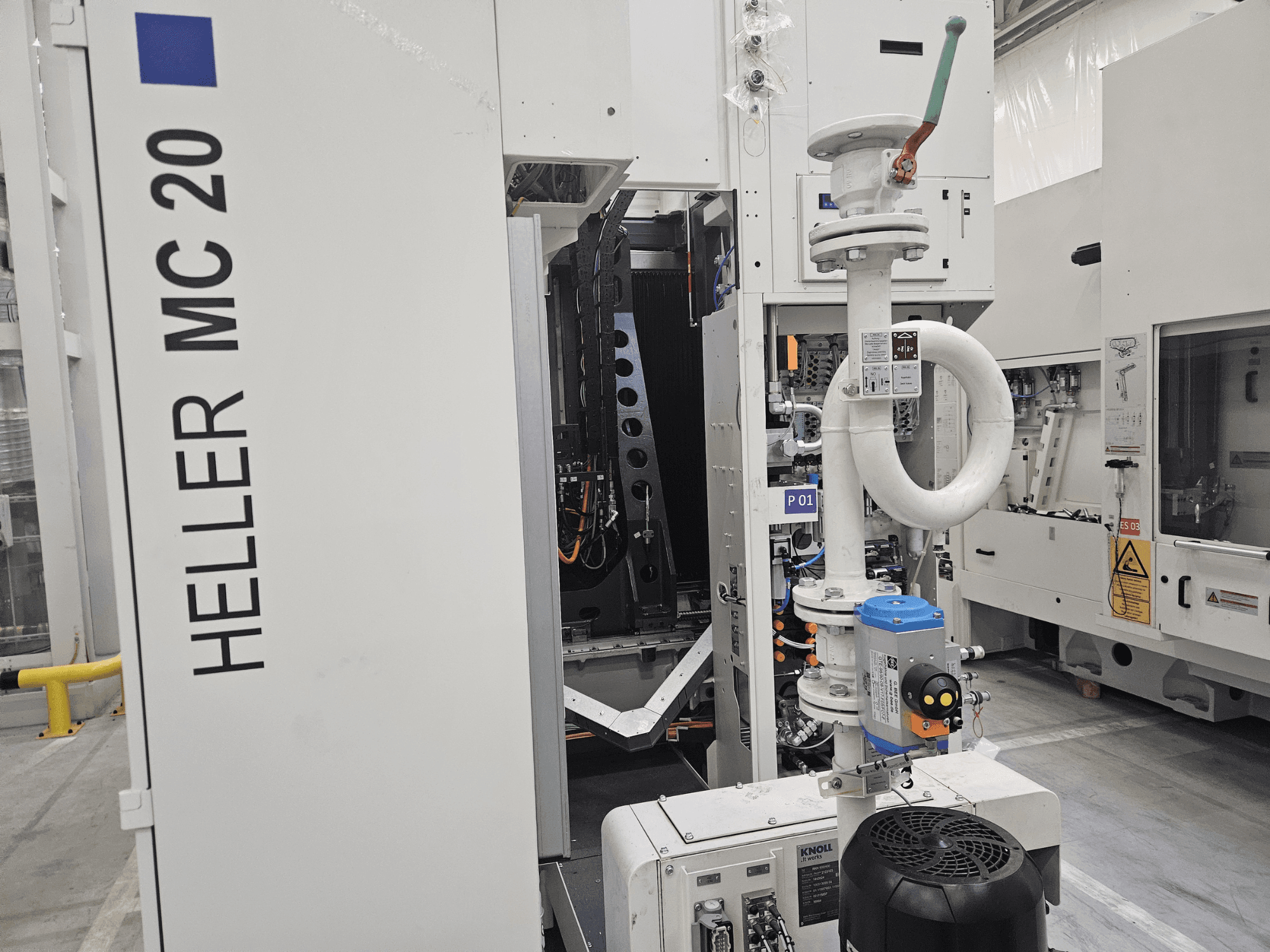

Šis 5 ašių HELLER MC 20 buvo pagamintas 2019 m. Jame įdiegta "Siemens 840D sl" valdymo sistema, 800/750/800 mm X/Y/Z eigos ir iki 60 000 mm/min greita eiga. Suklys palaiko HSK-A63 įrankius, kurių greitis siekia 16 000 aps/min. Į komplektą įeina 44 pozicijų įrankių žurnalas ir 520 mm skersmens sukamasis stalas. Idealiai tinka sudėtingoms apdirbimo užduotims atlikti. Susisiekite su mumis ir gaukite daugiau informacijos apie šias stakles.
Apžvalga
- prekės ženklas: HELLER
- metai: 2019
- MODELIS: MC 20
- naudojimo tipas: Frezavimas
- vietovė: Lenkija
- mašinos tipas: Horizontalusis apdirbimo centras
- valdymo bloko prekės ženklas: SIEMENS
Techninė informacija - HELLER MC 20
Valdymo blokas
- Valdymo prekės ženklas: SIEMENS
- Valdymo modelis: 840D sl
Matmenys
- Įrenginio aukštis: 4000 mm
- Įrenginio ilgis: 5300 mm
- Įrenginio svoris: 13000 kg
Judėjimas
- Ašių skaičius: 5
- X ašies judesys: 800 mm
- Y ašies judesys: 750 mm
- Z ašies judesys: 800 mm
Techninės specifikacijos
- Maks. įrankio svoris: 12 kg
- Veleno galia: 34 kW
- Veleno greitis: 16000 RPM
Papildoma informacija
Darbo zona
Padavimo jėgos (X/Y/Z): 10,000 N
Greitis ir dinamika
Greita eiga X/Y/Z: 60 000 mm/min
Pagreitis: X 7 m/s², Y 8 m/s², Z 6 m/s²
Suklys / apdirbimo įrenginys (HSK-A63)
Įrankių sąsaja: HSK-A63
Suklio skersmuo priekiniame guolyje: Žiedo skersmuo: 70 mm
Įrankių valdymas
Įrankių dėklo tipas: HSK-A63
Įrankių padėčių skaičius: 44
Maksimalus įrankio svoris, kai visos kišenės užimtos: 6 kg
Maksimalus įrankio ilgis: 550 mm
Maksimalus įrankio skersmuo: kai visos kišenės užimtos 120/80/80 mm; kai gretimos kišenės laisvos 150 mm
Mažiausias laikas nuo drožlės iki drožlės (VDI): apie 3,3-4,4 s
Sukamosios ašys (A/B/AB)
Sukamojo stalo skersmuo (A/B ašis): 520 mm (A/B) skersmuo (skersmuo)
Trikdžių apskritimo skersmuo: A ašis 1260 mm; AB/B ašis 800/900 mm
Greitis: A ašis 17 aps/min; B ašis/AB ašis 40/50 aps/min
Indeksavimo skiriamoji geba: A ašis 360 000 × 0,001°; B ašis 360 000 × 0,001°.
Indeksavimo tikslumas (VDI/DGQ 3441): A ašis - 12 lankinių sekundžių; B ašis - 10 lankinių sekundžių
Matavimo sistema
Padėties matavimo sistema: Tiesioginė, absoliutinė linijinė skalė
Įrengimo duomenys
Maitinimo šaltinis: 400 V / 50 Hz
Bendra prijungta apkrova: apie 27-30 kVA
Suslėgtojo oro poreikis: 4,5-6 barų slėginio oro tiekimo poreikis: 4,5-6 barai
Papildoma įranga
Mašina yra labai geros techninės būklės
Yra visi aptarnavimo dokumentai
Speciali pakrovimo ir iškrovimo sistema
*Nurodyti duomenys gali skirtis nuo faktinių verčių, tai turėtų patvirtinti prekybos atstovas.
