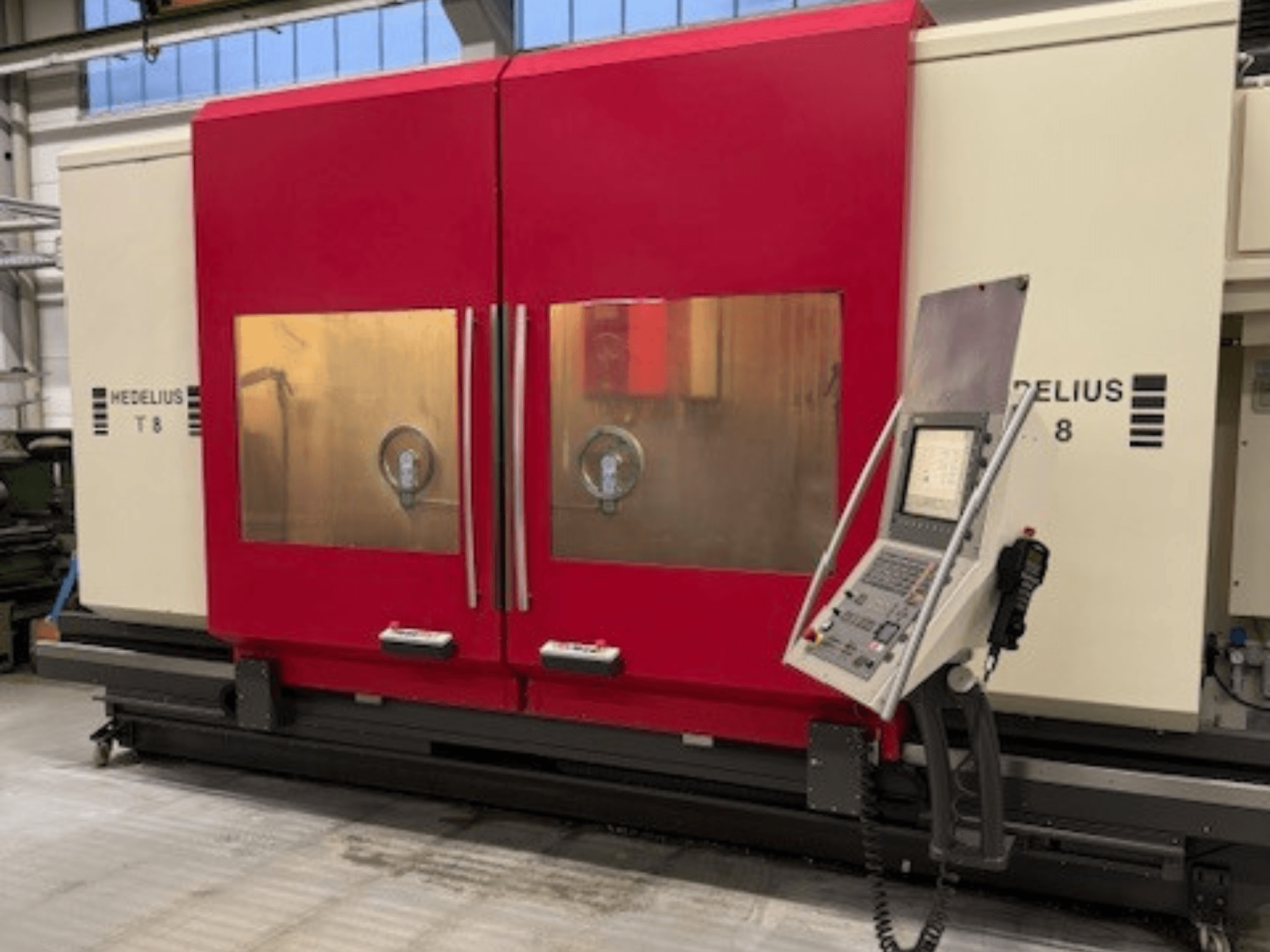

HEDELIUS - T8 - 2300DE-MIL-HED-2006-00002

• NC sukamoji galvutė B ašis: +92° / -92°

• Maksimalus švytuoklės veikimo atstumas: 2 × 850 mm

• Greita eiga: 60 m/min

• Pastūmos jėga: X/Y 5000 N, Z 9000 N

• Spindle:

  • Didžiausias sukimo momentas: 158 Nm

  • Priekinio suklio guolio skersmuo: 70 mm

  • Įrankių prispaudimas (įtempimo jėga): 12 kN

• Įrankių dėtuvė / keitimas:

  • Įrankių padėtys (standartinės): 40

  • Įrankių padėtys (Magnum): 80

  • Maksimalus įrankio skersmuo: 125 mm (180 mm, kai gretimos pozicijos tuščios)

  • Maksimalus įrankio ilgis: 330 mm

  • Įrankių keitimo laikas (apytiksliai): 3.5 s

  • Laikas nuo drožlės iki drožlės: vertikaliai 6,0 s / horizontaliai 6,5 s

• Stalas / talpa:

  • Fiksuotas stalas (D׊viesa): 2000 × 920 mm

  • T formos lizdai: 6 × 18 H12

  • Pasukamas stalas: 1 × 18 H8

  • Maksimalus ruošinio svoris: 2500 kg

• Apdirbimo pajėgumai: - 1,5 mm:

  • 52 gręžimas kietlydiniu: Sraigtas: 40 mm

  • Sriegimas: 40 mm, 40 mm, 40 mm, 40 mm, 40 mm, 40 mm, 40 mm: M24

  • Frezavimas St 52: 500 cm³/min

• Atstumai (etaloniniai):

  • Z eiga vertikaliai (L2): 850 mm (L2)

  • Suklio nosis iki posūkio ašies (L3): 300

  • Suklio nosis iki stalo paviršiaus (L4): 40 mm

  • Horizontalioji Z eiga (L5): 1000 mm

  • Suklio ašis iki stalo paviršiaus (L6): 210 mm

  • Y eiga (L7): 800 mm

  • Nuo stalo centro iki eigos pradžios/galo (L8/L9): 400 / 400 mm

• Galia / svoris:

  • Bendra prijungta apkrova: 25 kVA

  • Mašinos svoris (standartinis): apie 17 000-17 500 kg

• Valandų skaičius:

  • Darbo valandos: 21 100 val.

  • Suklio darbo valandos: 7,647 h

Papildoma įranga

• Skaldos transporteris

• Vidinis aušinimo skystis per verpstę, 40 barų

• Popieriaus juostinis filtras

• Alyvos ir emulsijos rūko separatorius

• Besisukantys stebėjimo langai (2)

• Valymo pistoletai (2)

• "Renishaw" jutiklinis zondas
