HARDINGE - Quest 51 SPRO-TUR-HAR-2001-00001
Ar turite daugiau klausimų? Susisiekite su mumis!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

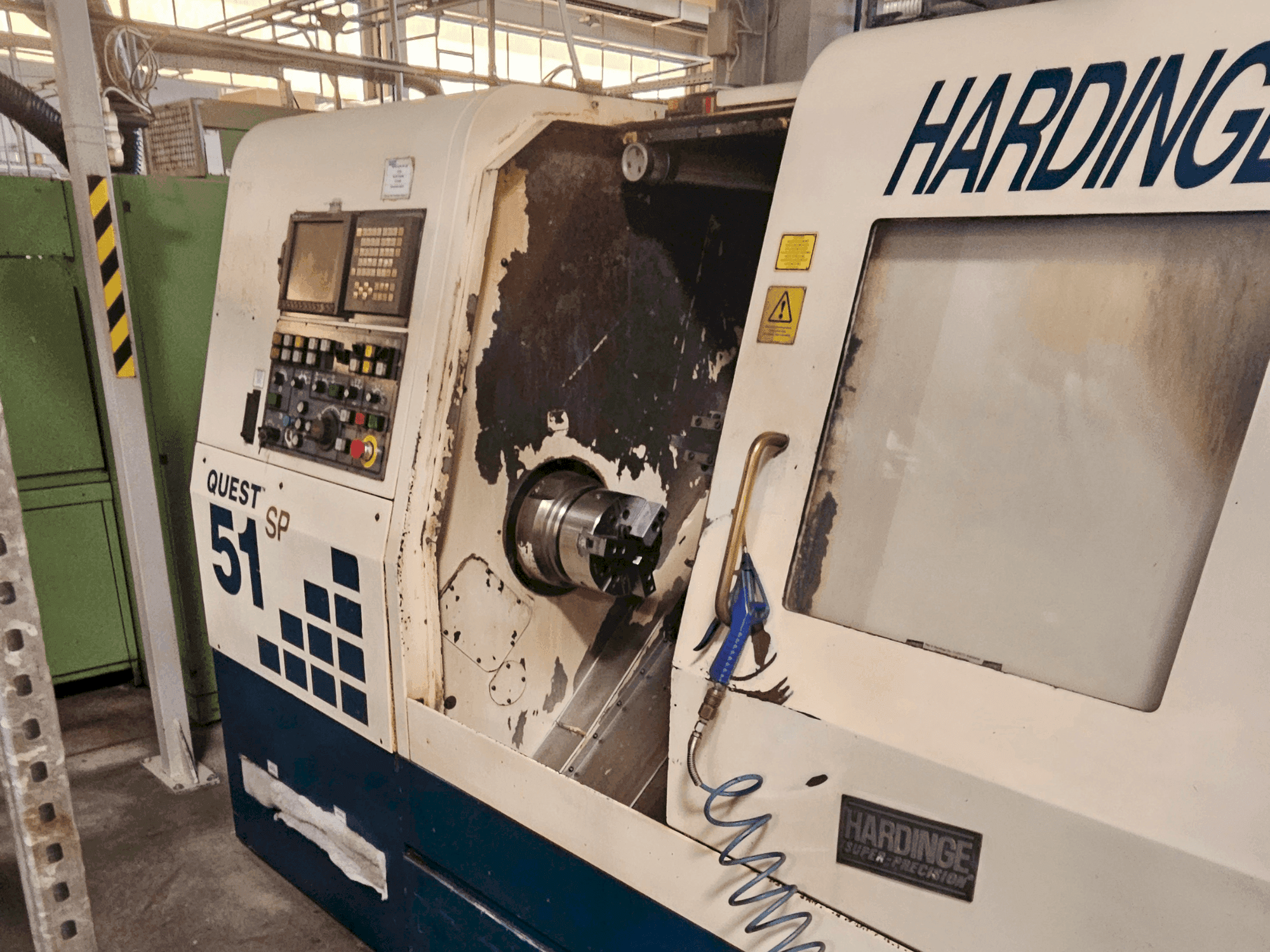

Šis "HARDINGE Quest 51 SP" pagamintas 2001 m. Jo lova yra 520 mm, didžiausias tekinimo skersmuo - 356 mm, o suklio sukimosi greitis - iki 4200 aps/min. Staklėse yra 12 stočių gyvojo įrankio bokštelis su integruotomis C ir Y ašimis daugiaašiam apdirbimui. Valdymas valdomas per 21iT CNC sistemą. Apsvarstykite galimybę įsigyti šias horizontalias tekinimo stakles "HARDINGE Quest 51 SP". Susisiekite su mumis dėl išsamesnės informacijos.
Apžvalga
- prekės ženklas: HARDINGE
- metai: 2001
- MODELIS: Quest 51 SP
- gamybos valandos: 43750
- naudojimo tipas: Tekinimas
- vietovė: Rumunija
- mašinos tipas: Horizontalios tekinimo staklės
- valdymo bloko prekės ženklas: FANUC
Techninė informacija - HARDINGE Quest 51 SP
Valdymo blokas
- Valdymo ženklas: FANUC
- Valdymo modelis: 21iT
Matmenys
- Mašinos gylis: 3860 mm
- Mašinos aukštis: 1905 mm
- Mašinos svoris: 5550 kg
Judėjimas
- X ašies eiga: 189 mm
Techninės specifikacijos
- Veleno galia: 15 kW
- Veleno greitis: 4200 RPM
Papildoma informacija
Papildoma įranga
- Didelės spartos uodegos atrama
- Dalių gaudytojas
- Strypo padavimo sąsaja
Mašinos privalumai
Techninės mašinos privalumai
- Maksimalus tekinimo skersmuo: 356 mm
- Strypo kiaurymė (apvali įvorė): 51 mm, veleno kiaurymė 60 mm
- Atstumas tarp centrų (z eiga): 610 mm
- Įrankio variklis: 3,7 kw
- Greitoji traversa: x = 1100 ipm / z = 1500 ipm
- Revolverio tipas: vdi30, 12 padėčių tiesioginio apdirbimo revolveris
- C ir y ašys: integruotos į pagrindinio veleno revolverį, leidžiančios apdirbti keliomis ašimis
- Įvorių sistema: 20c įvorės pridedamos
- 43750 galios valandų
Papildoma informacija
Įrenginys vis dar įjungtas / Pagrindinė įranga: VDI 30 įrankiams, 12 stočių / Kalto skerspjūvis, kvadratinis, maks. 25 mm / Kalto koto skersmuo, maks. 40 mm / Perjungimo laikas (iš vienos stoties į kitą) 0,1 s / Įrengta 30 įrankių / Kalto koto skersmuo su ER25 įvore 2–6 mm / Pavaros galia įrankio gale: 3,7 kW / Sukimo momentas įrankio gale: 21,7 Nm / Greičio diapazonas (1 aps./min. žingsniu) 80–80 000 / Pasirinktinai: VDI 40 įrankiai, 10 stočių / Kalto skerspjūvis. Kvadratinis, maks. 25 mm / Įrankio koto skersmuo maks. 40 mm / Perjungimo laikas (iš stoties į stotį) 0,35 s / Pasirinktinai: varomi VDI 40 įrankiai visose stotyse - / Įrankio koto skersmuo su ER32 įvore 3–20 mm / Pavaros galia įrankio gale: 5,6 kW / Sukimo momentas įrankio gale: 35,3 Nm / Greičio diapazonas (| aps./min. žingsniais) 60–6000 / Įprastas Hardinge / Revolverinė galvutė, T_ tipas (coliai arba milimetrai) su krypties logika, 10 arba 12 stočių / Įrankio koto skerspjūvis, kvadratinis, maks. 25 mm / Įrankio skersmuo, maks. 40 mm / Perjungimo laikas (iš stoties į stotį) 0,35 s / Priešvelenis – su diržine pavara arba integruota pavara / Veleno galvutė (ANSI) / 16C įvorė Apvali (anga) 42 mm / Žandikaulio griebtuvo dydis 150 mm / Laiptuotas griebtuvas (užspaudimo plotis) 152,4 mm / Pavaros galia esant 1500 aps./min. | Bazinis greitis 7,5 kW / Sukimo momentas 47,7 Nm / Greičio diapazonas (| aps./min. žingsniais) su diržine pavara ir integruota antena 60–6000 / Eiga, maks. 603,3 mm / Kelio greitis, maks. 38 aps./min. / Hidraulinis galinis stovas su enkoderio grįžtamuoju ryšiu / Kelio greitis, maks. 7,6 m/min. / Prijungtos apkrovos / Staklių matmenys: Ilgis (su galiniu stovas) 2758,5 mm / Ilgis (su priešašiu) 3008,7 mm / Ilgis su pasirenkamu drožlių konvejeriu 3844,3 mm / Gylis 1943,1 mm / Aukštis 1905 mm / Svoris (apytiksliai) 5552 kg
*Nurodyti duomenys gali skirtis nuo faktinių verčių, tai turėtų patvirtinti prekybos atstovas.
