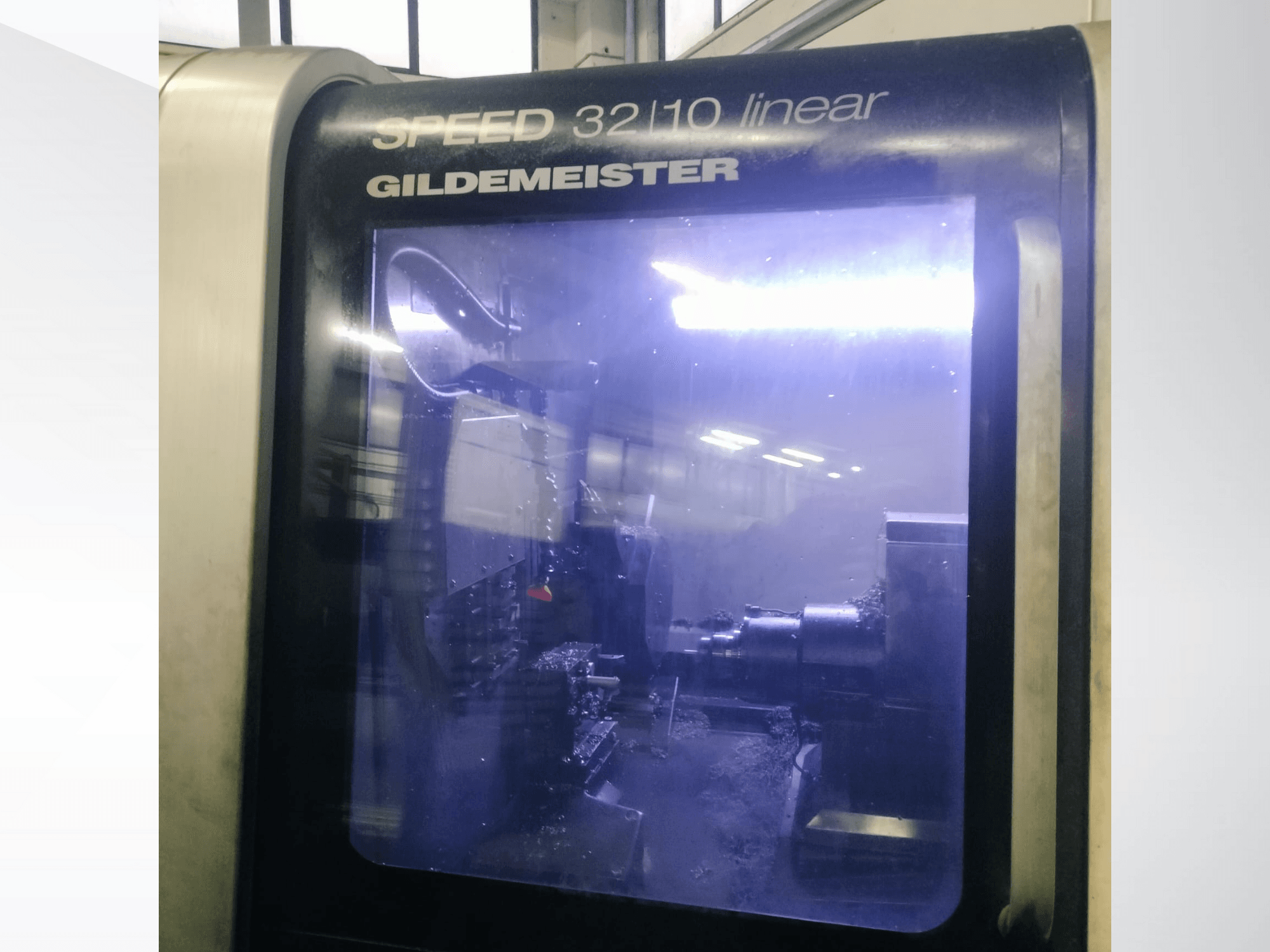

Gildemeister - SPEED 32/10 linear IT-TUR-GIL-2008-00002

CNC: "Fanuc 310iS

Skydo tipas: SlimLine

Ekranas: Ekranas: 15" TFT spalvotas

Valdomi velenai (įskaitant C ašis): 2

Valdomos ašys: 8

Kanalai: 3

Strypų talpa: 33 mm (maks. 36 mm)

Vidinis traukos vamzdžio skersmuo: 46 mm

Didžiausias greitis: 8000 aps/min.

Nominalus sukimo momentas (S1): 24 Nm

Nominalioji galia (S1): Nominalusis galingumas: 5,5 kW

Vidinis traukos vamzdžio skersmuo: 38 mm

Didžiausias greitis: 8000 aps/min.

Nominalus sukimo momentas (S1): 9,4 Nm

Nominalioji galia (S1): 3,7 kW Nominalioji galia (S1): 3,7 kW

Ašis X1

• Poslinkis: 50 mm

• Didžiausias greitis: 40 m/min

• Didžiausias pagreitis: 10 m/s²

• Nominali trauka (S1): 1200 N

Ašis Y1

• Poslinkis: 350 mm

• Didžiausias greitis: 30 m/min

• Didžiausias pagreitis: 5 m/s² Didžiausias greičio viršijimas

• Nominali trauka (S1): 5000 N

Ašis Z1

• Poslinkis: 320 mm

• Didžiausias greitis: 40 m/min

• Didžiausias pagreitis: 5 m/s² Didžiausias greičio viršijimas

• Nominali trauka (S1): 2500 N

Ašis X2

• Poslinkis: 310 mm

• Didžiausias greitis: 40 m/min

• Didžiausias pagreitis: 5 m/s²

• Nominali trauka (S1): 2500 N

Ašis Z2

• Poslinkis: 320 mm

• Didžiausias greitis: 40 m/min

• Didžiausias pagreitis: 5 m/s² Didžiausias greičio viršijimas

• Nominali trauka (S1): 2500 N

Ašis X3

• Poslinkis: 80 mm

• Didžiausias greitis: 40 m/min

• Didžiausias pagreitis: 5 m/s²

• Nominali trauka (S1): 1200 N

Ašis Y3

• Poslinkis: 60 mm (±30 mm)

• Didžiausias greitis: 18 m/min

• Didžiausias pagreitis: 5 m/s²

• Nominali trauka (S1): 5000 N

Ašis Z3

• Poslinkis: 150 mm

• Didžiausias greitis: 40 m/min

• Didžiausias pagreitis: 5 m/s² Maksimalus greitis

• Nominali trauka (S1): 2500 N

Bokštelis

• Iš viso stočių: 16

• Fiksuoti išoriniai įrankiai: 8

• Įrankių koto dydis: 16×16 mm

• Varomųjų įrankių stotelės: 16

• Įrankių tipas: ESX/ER 20

• Didžiausias varomasis greitis: 5000 aps/min.

• Nominalus sukimo momentas (S1): (S1): 4,8 Nm

• Nominali galia (S1): 1,5 kW

Įrankiai

Įrankių laikiklis 1

• Iš viso stočių: 10

• Fiksuoti išoriniai įrankiai: 6

• Įrankių koto dydis: 16×16 mm

• Varomieji įrankiai: 4

• Įrankių tipas: ESX/ER 20

• Didžiausias varomasis greitis (GEO 7-9): 5000 aps./min.

• Nominalus sukimo momentas (S1): 2,19 Nm

• Nominalioji galia (S1): 0,55 kW

• Antrinis varantysis greitis (GEO 8-10): 3333 aps/min.

• Nominalus sukimo momentas (S1): 3,28 Nm

• Nominalioji galia (S1): 0,55 kW

Galinis darbinis šliaužiklis

• Iš viso stočių: 4 + 2

• Vidiniai stacionarūs įrankiai: 3

• Įrankių laikiklio skersmuo: 25 mm

• Išoriniai stacionarūs įrankiai: 1

• Pavaros stotys: 1: 2

• Įrankių tipas: 2: ESX/ER 16

• Didžiausias varomasis greitis: 6000 aps./min.

• Nominalus sukimo momentas (S1): 1,75 Nm

• Nominalioji galia (S1): 0,55 kW

Žiniasklaida

Tepimo sistema

• Talpyklos talpa: 2,9 l

• Darbinis slėgis: 30 bar

• Stabdymo trukmė: 7 min.

• Darbo ciklo trukmė: 7 min: 30 sekundžių

• Tepalo tipas: Castrol Magna BD 68

Pneumatinė sistema

• Mažiausias darbinis slėgis: 5 bar

• Didžiausias darbinis slėgis: 6 bar

• Suvartojimas: 1,5 ltr: 60 NL/min.
