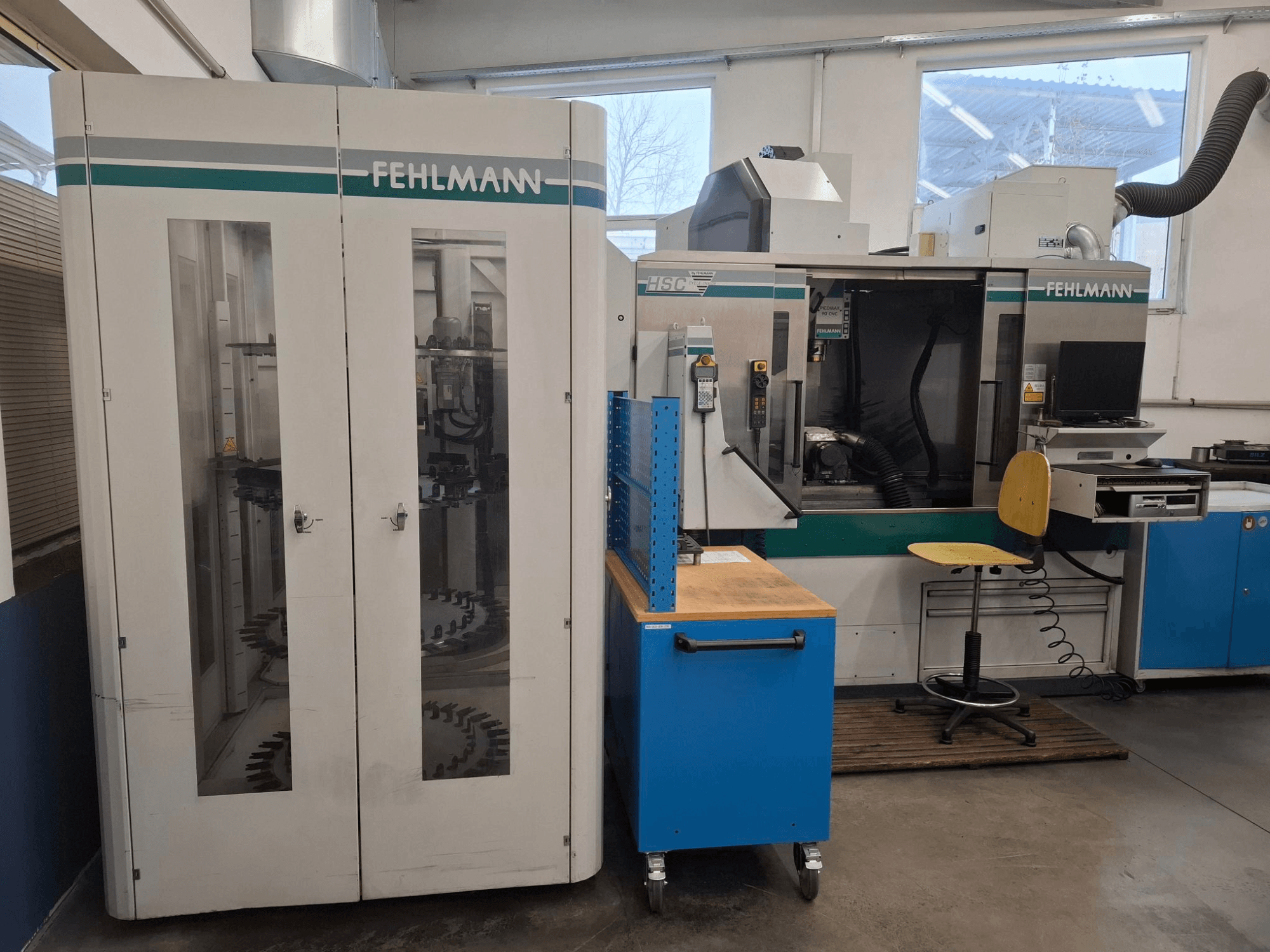

FEHLMANN - PICOMAX 90-HSC + Erowa automationCZ-MIL-FEH-2005-00001

• Stalo matmenys: 1260 x 490 mm

Papildoma įranga

• įskaitant „EROWA Robot Multi“ automatizavimo sistemą

• 20 punktas (prekės Nr. 3391-176): 1 vnt. „Heidenhain iTNC 530M“ nuolatinio kelio valdymo sistema (standartinė bazinė versija) 30 punktas (prekės Nr. 3360-181): 1 vnt. Programinės įrangos papildymas Nr. 1, skirtas „iTNC 530M“ (apdirbimas ant sukamojo stalo mm/min greičiu, cilindrinio paviršiaus kontūrų programavimas, darbo plokštumos pakreipimas, įskaitant 3 ašių apskritiminę interpoliaciją) 40 punktas (prekės Nr. 3360-182): 1 vnt. Programinės įrangos papildymas Nr. 2, skirtas „iTNC 530M“ (3D apdirbimas: sklandus judėjimas, 3D įrankio kompensavimas, TCPM, 5 ašių linijinė interpoliacija, splainai, bloko apdorojimo trukmė 0,5 ms) Pozicija 50 (prekės Nr. 3391-211): 1 vnt. Standartinė tvirtinimo sistema 60 pozicija (prekės Nr. 3390-220): 1 vnt. Staklių stalas 1260x490 su 9 T-formos grioveliais 12H8, 50 mm atstumu 70 pozicija (prekės Nr. 3391-240): 1 vnt. Įrankių keitimo sistema su 28 magazino lizdais HSK-E50, pozicija Nr. 80 (prekės kodas 3390-270): 1 vnt. Apdirbimo zonos šoninis gaubtas, pagamintas iš nerūdijančio plieno lakšto, su plačiai atsiveriančiomis stumdomosiomis durimis priekyje ir polikarbonato stiklais. Įskaitant 2 antistroboskopines lempas. Dešinės pusės durys atidaromos rankiniu būdu arba pasirinktinai – automatiškai. 90 pozicija (prekės Nr. 3390-272): 1 vnt. Dešinės pusės durys su langeliu, užrakinamos 100 pozicija (prekės Nr. 3390-275): 1 vnt. Automatinės gaubto durys kairėje pusėje prie P90, skirtos ruošinio pakrovimui. Įskaitant 2 pneumatinius cilindrus, kreipiamąsias, valdymo vožtuvą ir valdymo grandinę, skirtą CNC valdymui. Prekė Nr. 110 (prekės kodas 3390-288): 1 vnt. Pilnas apdirbimo zonos gaubtas viršutinėje dalyje (32/28 įrankiai), su rakinama niša kranui pakrauti. 120 punktas (prekės Nr. 3360-506): 1 vnt. Išplėsta energijos taupymo funkcija su elektroniniu laikmačiu. Automatinis staklių pavarų perjungimas į budėjimo režimą užbaigus NC programas ir paleidus įrenginį iš naujo. 130 punktas (prekės Nr. 3360-842): 1 vnt. Aliejaus rūko ištraukimo sistema apdirbimo zonai. 140 punktas (prekės Nr. 3390-851): 1 vnt. Standartinė aušinimo skysčio sistema 3 bar / 30 l/min su 2 panardinamais siurbliais, drožlių dėže, papildomu smulkių drožlių filtro įdėklu ir ištemptu tinkliniu filtru. Aušinimo skysčio bakas, talpa 240 l. 150 punktas (prekės Nr. 5130-101 Special): 1 vnt. Paruošimas minimalaus kiekio tepimo sistemai. Žarnos nutiestos per staklių galvutę iki suklio. Įjungiama per M-funkcijas. Punktas 160 (prekės Nr. 3363-872): 1 vnt. 3D jutiklinė matavimo sistema „Renishaw MP 40“, įskaitant suklio įdėklą HSK E50, matavimo zondą Ø 6 mm, belaidį signalų perdavimą per infraraudonųjų spindulių sistemą. Savaiminis kalibravimas su 360° spinduliavimu. Prekė Nr. 170 (prekės kodas 3390-877): 1 vnt. Lazerinė sistema „NT“, skirta itin tiksliam įrankių, kurių skersmuo nuo 0,15 iki 63 mm, matavimui ir stebėjimui. Ciklu palaikomas skersmens ir ilgio matavimas, taip pat kontūro stabilumo tikrinimas. Įskaitant automatinį CNC įrankių stalo išlyginimą ir patikrinimą. Prekė Nr. 180 (prekės kodas 3360-918): 1 vnt. „FEHLMANN HSC Settings“ (ciklas 327), skirta skaitmeninių ašių pavarų dinaminei optimizacijai. Prekė Nr. 190 (prekės kodas 4875-114): 1 vnt. Automatinis CNC indeksavimo ir pasukimo įrenginys „ATS 160 CNC-SDKD--ITSPC“ skaitmeninio tipo su „Erowa“ greitojo fiksavimo griebtuvu „ITS Power Chuck“. Centro aukštis: 160 mm. Pasukimo kampas: nuo +18° iki -5°. Maks. ruošinio skersmuo: 300 mm. Maks. ruošinio svoris: 50 kg. Pasukimo ašies fiksavimo sukimo momentas: 1000 Nm. Indeksavimo ašies fiksavimo sukimo momentas: 600 Nm. Svoris: 110 kg. Prekė Nr. 200 (prekės kodas 3390-714): 1 vnt. Staklių pusėje montuojamas įtaisas, skirtas CNC indeksavimo/pasukimo įrenginiui „ATS 160 CNC-D“ pritvirtinti prie „Fehlmann Picomax 90 CNC“ staklių. Prekė Nr. 210 (prekės kodas 4875-787): 1 vnt. Trumpas bandymo įtvaras (60 mm), skirtas įrenginio nulinio taško patikrinimui. Prekė Nr. 220 (prekės kodas 4875-876): 1 vnt. Pakėlimo elementas lazerinei matavimo sistemai. Prekė Nr. 230 (prekės kodas 4875-950): 1 komplektas tvirtinimo detalių stalui su 12 mm T-formos grioveliais. Detalių pakrovimo sistema „EROWA Robot Multi“ (ERM): 240 pozicija (prekės Nr. 5209-010): 1 vnt. „EROWA Robot Multi“ ruošinių pakrovimo sistema su sujungiamais magazinais, skirta paletėms tipų ITS50, Holder 72, ITS148, UPC. Prekė Nr. 250 (prekės kodas 5209-020): 1 vnt. Fiksuota griebtuvo ranka RCS I. 260 pozicija (prekės Nr. 5208-031): 1 vnt. Pneumatinis blokas, skirtas 1-ojo griebtuvo valdymui ant 1-ojo staklių stalo. 270 pozicija (prekės Nr. 5209-040): 1 vnt. RCS griebtuvas, skirtas ITS 50. 280 pozicija (prekės Nr. 5209-100): 4 vnt. Kassetės plokštė, skirta ITS 50, laikiklis 72, vertikalus, maks. 6 plokštės, kiekvienoje po 30 elektrodų laikiklių, rekomenduojamas maks. ruošinio dydis: apytikriai 100 x 100 x 200. Prekė Nr. 290 (prekės kodas 5201-150): 1 vnt. Išlyginimo paletė ITS 115. Prekė Nr. 300 (prekės kodas 3390-295): 1 vnt. Roboto montavimo konstrukcija su gaubimo plokštėmis, lašų surinkimo dėžės dugnu ir kabelių komplektu. Prekė Nr. 310 (prekės kodas 5220-001): 1 vnt. „FEHLMANN“ frezavimo centrų valdymo programa (MCM) 5 versija, skirta apdirbimo centrams su automatiniu ruošinių pakrovimu. Įskaitant kompiuterinę įrangą su „Windows XP“ operacine sistema. Prekė Nr. 320 (prekės kodas 5220-803): 1 vnt. MCM valdymo pultas su rakinamu klaviatūros stalčiu ir laikikliu 4 HSK50 įrankiams. HSC staklių priedų rinkinys HSK-E50: Prekė Nr. 330 (prekės kodas 8079-002): 1 vnt. Kalibravimo kaištis 12/10 mm. Prekė Nr. 340 (prekės kodas 8520-000): 1 vnt. Kūgio valiklis HSK 50. Grafito dulkių surinkimo sistema: Prekė Nr. 350 (prekės kodas 5002-001): 1 vnt. Pramoninė grafito dulkių surinkimo sistema, tipas 16.2.5, automatinė. Siurbimo turbina 3,1 kW, nominalus oro srautas 1 680 m³/h, garso izoliacija iki 75 dBA, 100 l talpa. Pozicija 360 (prekės Nr. 5002-011): 1 vnt. 1 siurbimo taškas dešinėje, vamzdžiai 100 mm. Prekė Nr. 370 (prekės kodas Nr. 5002-090 Special): 1 vnt. Siurbimo taškas, skirtas apdirbimo patalpos valymui rankiniu būdu. 380 pozicija (prekės Nr. 3390-565): 1 vnt. „PICOMAX 90“ valdymo spintos aušinimo įrenginys.
