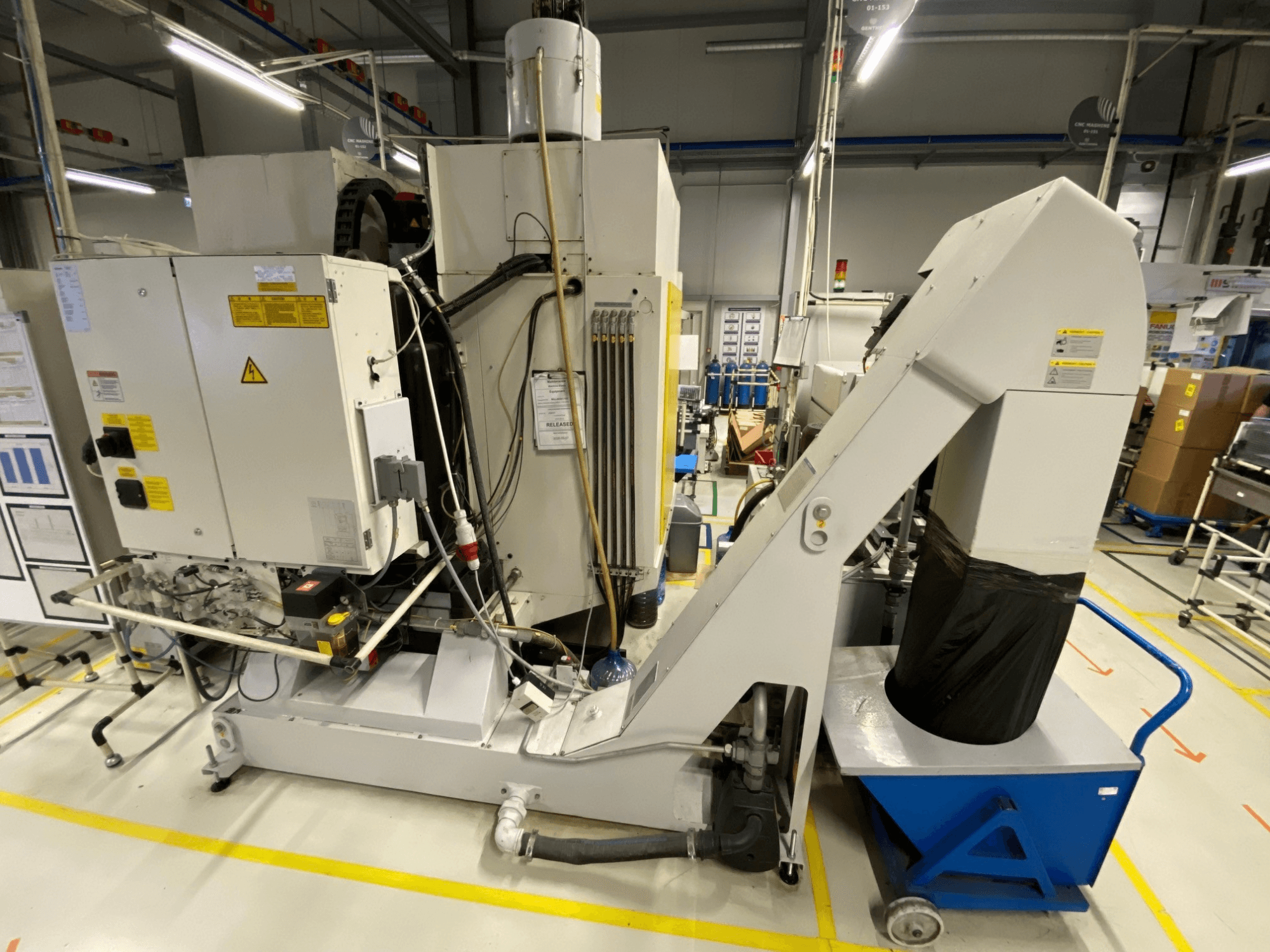

FANUC - ROBODRILL α-D21LiBHU-MIL-FAN-2018-00002

Judėjimo kryptys ir greičiai

• Greitasis poslinkis (X/Y/Z): 48 m/min

• Pajudėjimo greitis (X/Y/Z): 1–15 000 mm/min

• Trukdžių spindulys: 380 mm

• Atstumas nuo suklio galo iki stalo: 350–680 mm

Stalas

• Tvirtinimo plotas: 850 × 410 mm

• T-formos grioveliai: 3

• T-formos griovelių plotis: 14H14 mm

• T-formos griovelių tarpas: 125 / 250 mm

• Stalo aukštis nuo grindų: 815 mm

• Maks. ruošinio svoris: 250 kg

Velenas

• Veleno guolio skersmuo: 50 mm

• Maks. sukimo momentas: 35 Nm (100 % apkrova)

Įrankių magazinas

• Stotys: 21

• Maks. įrankio skersmuo: 80 mm

• Maks. įrankio ilgis: 200 mm

• Įrankio fiksavimo jėga: 2 200 N

• Maks. įrankio svoris: 2 kg/įrankis

• Bendras įrankių svoris: 23 kg

Pjovimo našumas

• Maks. metalo pašalinimo greitis: 600 cm³

• Maks. gręžimo skersmuo: 20 mm

• Maks. sriegimo skersmuo: M16

Pajėgos

• X ašis: 2 700 N

• Y ašis: 2 700 N

• Z ašis: 5 400 N

Elektrinė charakteristika

• Įtampa/dažnis: 400 V / 50 Hz

• Prijungtoji galia: 22 kVA

• Reikalinga galia: 17,6 kW

Turimos vienetų atsargos ir veikimo trukmė

• 1-asis agregatas

  • FANUC serijos numeris: P182ZL013

  • STAMA serijos Nr.: KMM 021.1705

  • Eksploatacijos laikas: 400 val. 20 min. 5 sek.

• 2-asis įrenginys

  • FANUC serijos numeris: P1827L014

  • STAMA serijos Nr.: KMM 021.1704

  • Veikimo laikas: 29 444 val. 47 min. 12 sek.

Papildoma įranga

• „KNOLL KF 200/950“ aušinimo įrenginys

  • 1-ojo bloko serijos numeris: 1347674

  • 2-ojo bloko serijos numeris: 1347675

• KNOLL 300 K-1 drožlių konvejeris

  • 1-asis agregatas, serijos numeris: 1347673

  • 2-asis agregatas, serijos numeris: 1347676
