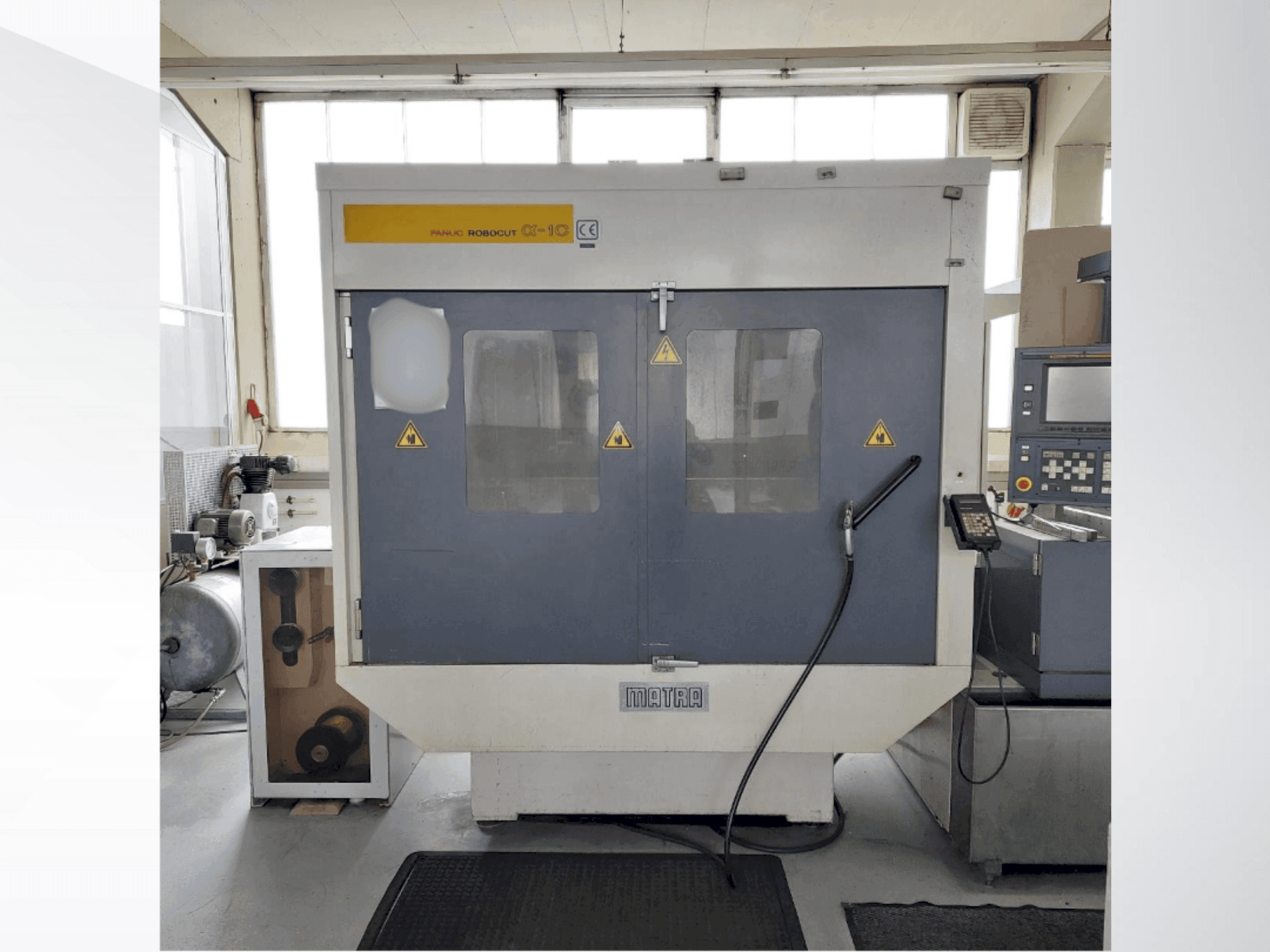

FANUC - Robocut Alpha 1CDE-EDM-FAN-1997-00001

Papildoma įranga

• "Bedra" vielos išvyniojimo įrenginys BAS 45/100E (kairėje mašinos pusėje), galintis apdoroti iki 45 kg sveriančias vielos rites

Mašinos privalumai

Kokybiniai mašinos privalumai

• Pažangi valdymo sistema su "fanuc" sistema 16-wb

• Įvairiapusės vielos apipjovimo galimybės su reguliuojamu vielos skersmeniu ir įtempimu

Techniniai mašinos privalumai

• Mašinos tipas: CNC vielos EDM (vielos elektros išlydžio staklės)

• Valdymo sistema: FANUC System 16-WB (32 bitų CNC)

• Valdomų ašių skaičius: 5

• X ašies koordinatinė eiga: 520 mm

• Koordinatinė Y ašies eiga: 370 mm

• Koordinatinė U ašies eiga: ±60 mm

• Koordinatinė V ašis: ±60 mm

• Z ašies eiga: 300 mm (vandens vonioje galima 275 mm)

• Didžiausias kūgio kampas: ±30° / 80 mm

• Neprivalomas didžiausias kūgio kampas: ±45° / 40 mm

• Greita eiga X ašimi: 900 mm/min.

• Greita slinktis Y ašimi: 900 mm/min

• Greitoji U ašis: 450 mm/min

• Greitoji V ašis: 450 mm/min

• Greitoji Z ašis: 450 mm/min

• Maksimali greitoji slinktis: 900 mm/min Didžiausias maksimalus greitaveikos greitis: 900 mm/min

• Mažiausias pavaros žingsnio dydis: 0,0001 mm

• Mažiausias įvesties žingsnis: 0,0001 mm

• Mažiausias įsakymo padidėjimas: 0,0001 mm

• Didžiausias programuojamas matmuo: ±9999,9999 mm

• Programavimo režimas: Inkrementinis / absoliutus

• Interpoliacija: Linijinė ir apskritiminė

• Programų atminties talpa: 280 m

• Valdymo ekranas: 9,5 colių plazminis spalvotas ekranas

• Sąsaja: RS-232C skaitymo / spausdinimo

• Skalės mastelio diapazonas: 0.001 - 99.999 ×

• Sukimo funkcija: ±0,001° - ±360°

• Vielos skersmens kompensavimas: ±99,9999 mm

• Didžiausias pjovimo pastūmos greitis: 25 mm/min.

• Vielos kreipiamųjų elementų medžiaga: Deimantas

• Taikytinas vielos skersmuo: 0,2-0,3 mm

• Reguliuojamas vielos greitis: 0-15 m/min

• Vielos įtempimo diapazonas: 200-2500 g

• Didžiausias ruošinio prispaudimo paviršius: 750 × 590 mm

• Didžiausias ruošinio dydis: 790 × 730 × 275 mm

• Didžiausias ruošinio aukštis (vandens vonioje):: 300 mm (275 mm panardintas)

• Didžiausias ruošinio svoris su koaksialiniu sukliu: 650 kg

• Didžiausias ruošinio svoris su vandens vonia: 450 kg: maksimalus galingumas su vandens vonia: 450 kg

• Leistina ruošinio masė: 650 kg Didžiausias leistinas darbinis svoris: 650 kg

• Mašinos svoris: apie 2600 kg

• Mašinos masė (vardinė lentelė): 2.3 t

• Mašinos plotis: 3270 mm

• Mašinos gylis: 2610 mm

• Mašinos aukštis: 2240 mm

• Reikiamas įrengimo plotas: 10,5 m: 4000 × 2860 mm

• Maitinimo šaltinis: 380 / 400 / 415 V ±10-15 %

• Elektros fazės: 1: Elektros energijos šaltinis: 3 fazės

• Dažnis: 50 / 60 Hz

• Maitinimo poreikis: Energijos poreikis: 11 kVA

• Prijungimo vertė su aušintuvu: 14 kVA: su aušintuvu.

• Mažiausia komandos skiriamoji geba: 0,0001 mm

• Didžiausias programuojamas diapazonas: ±9999,9999 mm

• Bedra vielos išvyniojimo įtaisas: BAS 45/100E

• Didžiausias vielos ritės svoris (su išvyniojimo įtaisu): 45B: 45 kg

• Veikimo valandos: 52881.1 h

Papildoma informacija

Mašina vis dar maitinama
