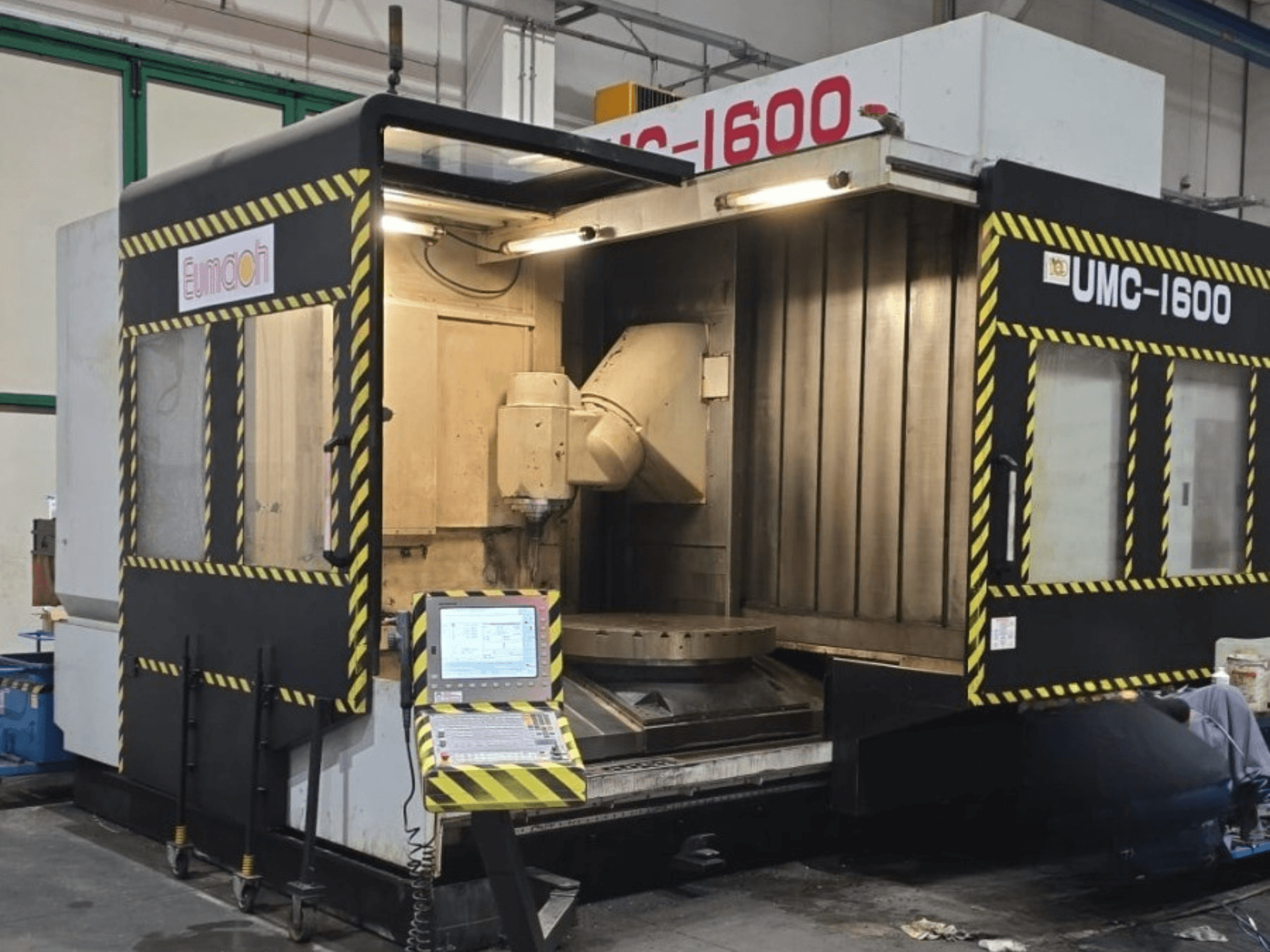

Eumach - UMC-1600IT-MIL-EUM-2020-00001

• CE sertifikatas: Taip

Judėjimas ir padavimas

• B ašies pasukimo diapazonas: nuo +10° iki −190°

• C ašies pasukimas: 360°

• Greitasis poslinkis X/Y/Z: 24 / 24 / 24 m/min

• Pjovimo poslinkis X/Y/Z: 20 / 20 / 20 m/min

Sukamasis stalas (C ašis)

• Stalo skersmuo: Ø1 320 mm

• Maksimalus stalo greitis: 30 aps/min

• Mažiausias indeksavimo žingsnis: 0,001°

• Pavaros sistema: tiesioginės pavaros sukimo momento variklis

• T-formos grioveliai: 13 griovelių, dydis 18H, žingsnis 100 mm

• Stalo aukštis nuo grindų: 1 085 mm

Pasukamoji galvutė (B ašis)

• Pavaros tipas: tiesioginės pavaros sukimo momento variklis

• Pasukimo laikas vertikalioje ↔ horizontalioje plokštumoje: 3 s

• Pasukimo kampas: +10° / −190°

Velenas

• Galia S1/S6: 37,4 / 54 kW

• Sukimo momentas S1/S6: 170 / 390 Nm

• Priekinio veleno guolio skersmuo: 100 mm

• Atstumas nuo veleno centro iki kolonos: 1 105 mm

• Velenėlio kūginis jungimas: laukiamas patvirtinimas (dokumentacijoje kaip galimi nurodyti HSK-A100, BT, CAT, SK50)

Darbiniai atstumai

• Atstumas nuo vertikalaus veleno galo iki stalo paviršiaus: 150–1 200 mm

• Atstumas nuo vertikalaus veleno centro iki stalo paviršiaus: 100–1 150 mm

• Atstumas nuo vertikalaus suklio galo iki stalo centro: nuo −300 iki 960 mm

• Atstumas nuo vertikalaus suklio centro iki stalo centro: nuo −250 iki 1 010 mm

Automatinis įrankių keitiklis

• Tipas: su kumšteliniu svirtimi

• Maksimalus įrankio skersmuo: Ø150 mm

• Maksimalus įrankio ilgis: 350 mm

• Įrankių keitimo padėtis: horizontali

Vadovaujančiosios bėgės ir rutuliniai sraigtai

• Linijinių kreipiamųjų matmenys X/Y/Z: 55 / 55 / 55 mm

• Vadovaujančių bėgių skaičius X/Y/Z: 4 / 2 / 2

• Vadovaujančių blokų skaičius X/Y/Z: 8 / 4 / 6

• Rutulinio sraigto skersmuo X/Y/Z: Ø55 / Ø55 / Ø63 mm

• Rutulinio sraigto žingsnis X/Y/Z: 16 / 12 / 12 mm

Elektriniai duomenys

• Įtampa: 400 V

• Dažnis: 50/60 Hz

• Prijungtoji galia: 80 kVA

Bendrasis brėžinys patvirtina montavimo matmenis

Integruotos funkcijos/pasirinkimai

• Vienalaikis 5 ašių apdirbimas

• Tiesioginės pavaros B ašies pasukamoji galvutė

• Tiesioginės pavaros C ašies sukamasis stalas

• HEIDENHAIN iTNC 530 HSCI valdymo pultas su RS-232 sąsaja

• Linijiniai matuokliai X, Y, Z ašyse

• Sukamieji koderiai ant B ir C ašių

Laukiama patvirtinimo (informacija apie staklę)

• Tikslus suklio kūgio profilis

• Eksploatacijos valandos

• Velenų darbo valandos

• Patvirtinimas, kad šiame konkrečiame staklyje yra įmontuotas 60 įrankių magazinas ir visa nurodyta įranga

Papildoma įranga

• Grandininis drožlių konvejeris

• Du sraigtiniai drožlių išvežimo sraigtai

• Pilnas apsauginis gaubtas su stogu (apgaubas)

• Programuojama aušinimo skysčio sistema

• Verpstės oro srautas

• Špindelio vandens aušintuvas (šaldytuvas)

• Darbinis apšvietimas

• Staklių būsenos indikatorius

• Staklių ir valdymo instrukcijos

• Įrankių dėžė

• Mašinai pridedama apie 40 HSK-100 įrankių laikiklių.

Laukiama patvirtinimo (priedai)

• Aušinimo skysčio tiekimas per suklį (CTS)

• Kontaktinis jutiklis (detalės matavimas)

• Įrankių matavimo sistema (įrankių nustatymo įrenginys)

• Išsamus pridedamų įrankių laikiklių ir priedų sąrašas
