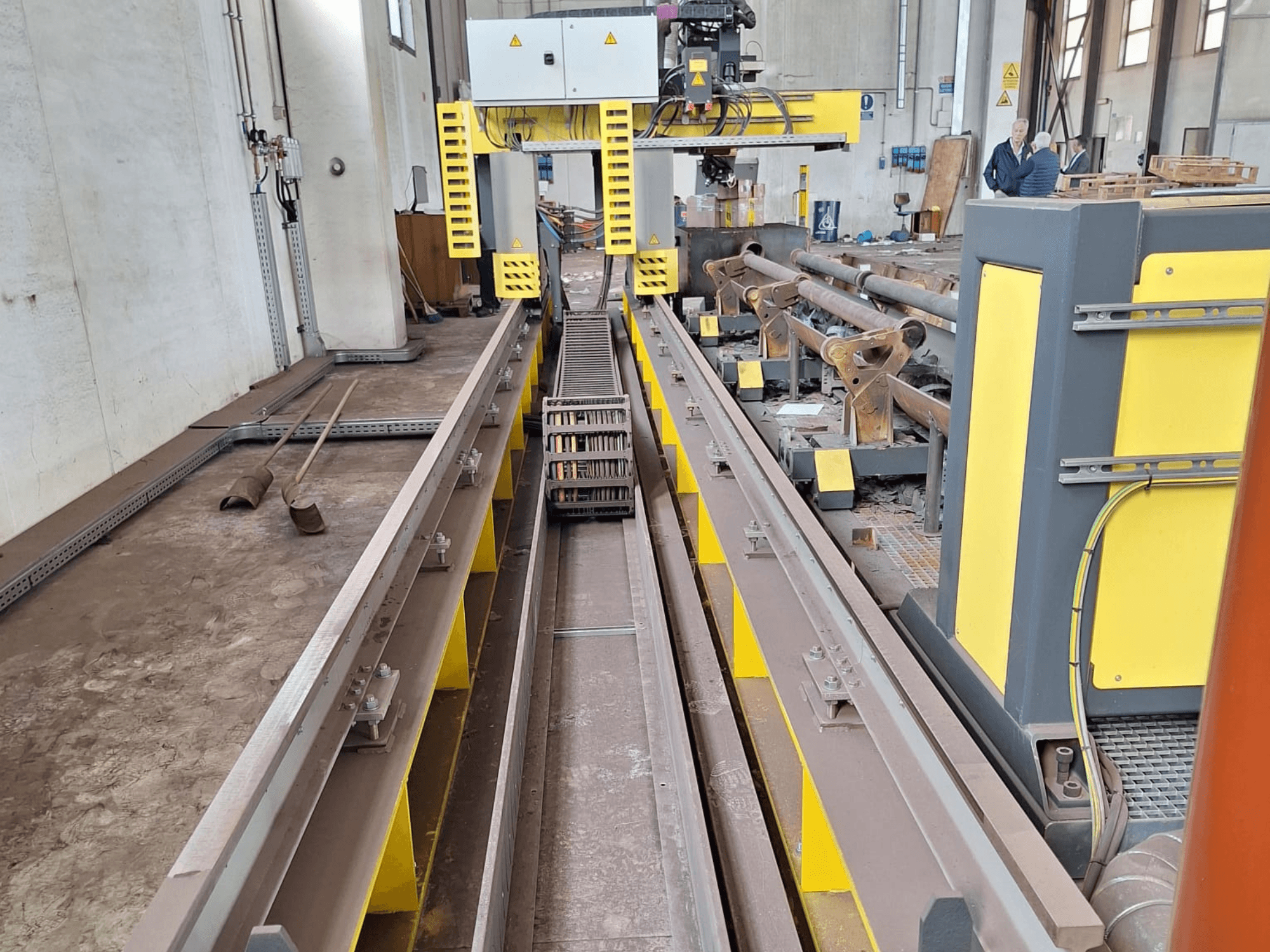

ESAB - SUPRAREX 3100 SXE HD 1000 IT-CUT-ESA-2020-00002

• Pjovimo technologija: didelės raiškos plazma

• Vamzdžių talpa

  • Maksimalus vamzdžio ilgis: 8 000 mm

  • Mažiausias / didžiausias vamzdžio skersmuo: 100 mm / 750 mm

  • Min/Maks. sienelių storis: 3 mm / 20 mm

• Pjovimo galimybės

  • Tiesus pjovimas, kūginis pjovimas, V formos kūgiai, Y formos kūgiai, 3D vamzdžių pjovimas

• Ašių konfigūracija / judesiai

  • X (išilginė): Dviguba sinchronizuota bešepetėlinė pavara su elektroniniu ašių valdymu abiejose portalo pusėse; kreipiančiosios ilgis 11 000 mm; dviguba motorizacija

  • Y (skersinė): Bešepetėlinė pavara su krumpliaratine pavara

  • Z (vertikalioji): Variklinė degiklio padėties nustatymo ašis, greitis iki 4 000 mm/min.

  • Vamzdžio sukimosi ašis: Vamzdžio sukimosi velenas su sinchronizuotu sukimu, vamzdžio ilgis iki 8 000 mm

• Kūginė galvutė - VBA WRIST

  • Sukimas: ±540°

  • Pakreipimo / pasvirimo reguliavimas: ±60°

  • Pjovimo įstrižinis kampas: ±45°

  • Didžiausias pakreipimo greitis: 38°/sek.

  • Tangentinis valdymas pjovimo metu

  • Lanko įtampos degiklio aukščio valdymas

  • Mechaninis jutiklinis degiklio aukščio reguliavimas pjaunant įstrižai

  • Degiklio apsauga nuo susidūrimo

• Mašinos konstrukcija

  • Didelio atsparumo mašinos rėmas

  • Išilginės ir skersinės tiksliosios kreipiančiosios

  • Precizinė krumpliaratinė pavara

  • Bešepetėliniai varikliai

• Laikiklis / suklys

  • Sinchronizuotas suklys vamzdžiams pjauti

  • Griebtuvo dydis: 500 mm

  • Pro kiaurymę: 150 mm

• Vamzdžių atramos

  • 3 rankiniai atraminiai vežimėliai su trapecijos formos sraigtiniu padėties nustatymu

• Plazmos generatorius

  • Modelis: ESAB iSeries300i

  • Didžiausia srovė: 300 A (diapazonas 5-300 A)

  • Išėjimo įtampa: 180 V

  • Maitinimo šaltinis: 380 V / 50-60 Hz

  • Darbinis ciklas (40 °C): 100%

  • Didžiausia išėjimo galia: 54 kW

• Proceso dujos

  • Plazminės dujos: Oras / O2 / Ar-H2 / N2

  • Apsauginės dujos: Oras / N2 / O2 / H2O

• Generatoriaus matmenys

  • 1219 x 898 x 1031 mm

  • Valdymo sistema

  • ESAB VISION T5 CNC

  • 18,5" spalvotas jutiklinis ekranas, valdomas pirštinėmis

  • "OpWizard" operatoriaus pagalbos programinė įranga

• Programinė įranga

  • ESAB vamzdžių pjovimo programavimo programinė įranga

Papildoma įranga

• Plokščias pjovimo stalas su skersiniais, 1 500 x 1 000 mm
