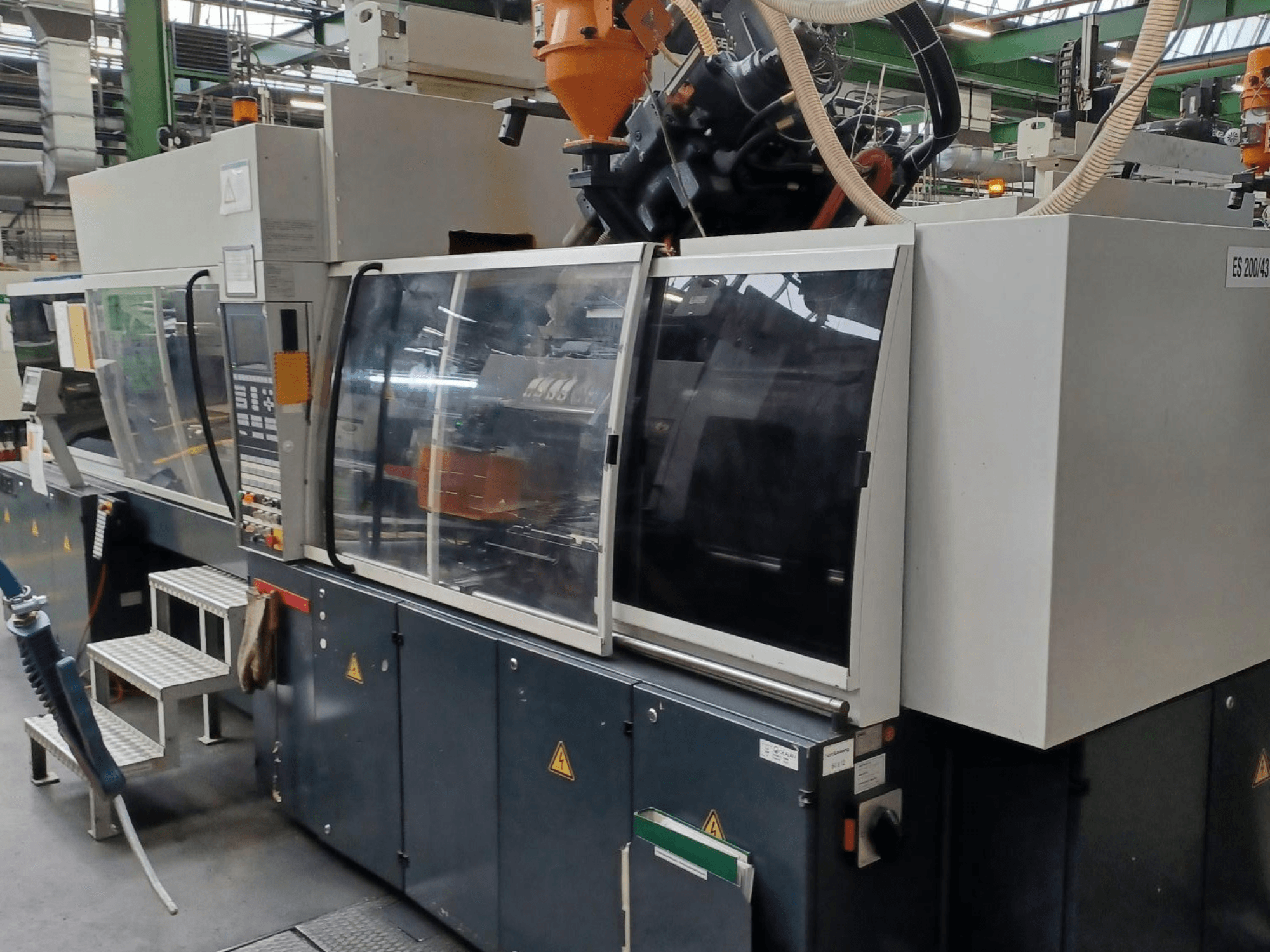

Engel - ES650H/200W-200HL-2F DE-INJ-ENG-2001-00005

• Prispaudimo įtaisas

  • Formos svoris (WZ): (WZ): 1500 kg

  • Bendras judantis svoris: 3000 kg

  • Mažiausias formos aukštis: 550 mm

  • Formos atidarymo eiga: 700 mm

  • Atstumas tarp rišamųjų strypų (H × V): 920 × 750 mm

  • Plokštės dydis: 1250 mm

  • Išstūmimo eigos ilgis: 150 mm

  • Išstūmimo jėga: 61 kN

  • Centravimo žiedo skersmuo A pusėje: 110 mm

  • Centravimo žiedo skersmuo B pusėje: 90 mm

  • Formos fiksavimo sistema: Hidraulinė / pneumatinė

  • Šerdies traukimo valdymas: Taip

  • Šerdžių skaičius: 4 (A pusėje)

  • Sukamojo stalo valdymas: Taip

  • Indikatorinės plokštelės valdymas: Taip

• 1 įpurškimo blokas (pagrindinis) - 650H tipas

  • Didžiausias išpurškimo tūris: 200 cm³

  • Smūgio tūris: 251 cm³

  • Sraigto skersmuo: 40 mm

  • L/D santykis: 20

  • Sraigto greitis: 290 aps/min.

  • Įpurškimo slėgis: 1930 bar

  • Įpurškimo greitis: 1930 m: 142 g/s

  • Šūvio svoris (PS): 216 g

  • Plastifikavimo greitis: 26 g/s

  • Purkštuko anga: 15 mm

  • Siurblio variklis: 30 / 12,3 kW

• 2 įpurškimo įrenginys (antrinis) - tipas 200 W

  • Didžiausias išpurškiamas tūris: 140 cm³

  • Takto tūris: 69 cm³

  • Sraigto skersmuo: 25 mm

  • L/D santykis: 24

  • Sraigto greitis: 480 aps/min.

  • Įpurškimo slėgis: 2000 bar

  • Įpurškimo greitis: 2000 slėgis: 104 g/s

  • Šūvio svoris (PS): 60 g

  • Plastifikavimo greitis: 12 g/s

  • Purkštuko anga: 15 mm

  • Siurblio variklis: ◎ ~6,8 kW

• Mašinos ašių eiga

  • X ašis (įpurškimo įrenginys): 500 mm (eigos kryptis (X))

  • Y ašis (pasukamas stalas / formos laikiklis): 1000 mm (eigos kryptis)

  • Z ašis (prispaudimo įtaisas):: 1400 mm (sukibimo (fiksavimo) sistema)

• Įranga ir pasirinktys (integruota į mašiną)

  • SPC / proceso kontrolė: Taip

  • Slėgio sąsaja: Taip

  • Antroji įpurškimo statinė: Taip

  • Formos stebėjimas: Ne

  • ertmės slėgio jutiklis: p-θ-t-θ (Priam)

  • Karšto bėgio valdymas: 16 zonų

  • Filtro džiovintuvas: Ne

  • Specialiosios programos: Taip

  • Speciali galimybė: GealanXcomp

  • Automatizavimas: Ne

• Sąlyga

  • Gerai prižiūrimas ir aptarnaujamas

Papildoma įranga

• "Engel" linijinis išėmimo robotas ERC 23/1-E (pridedama)
