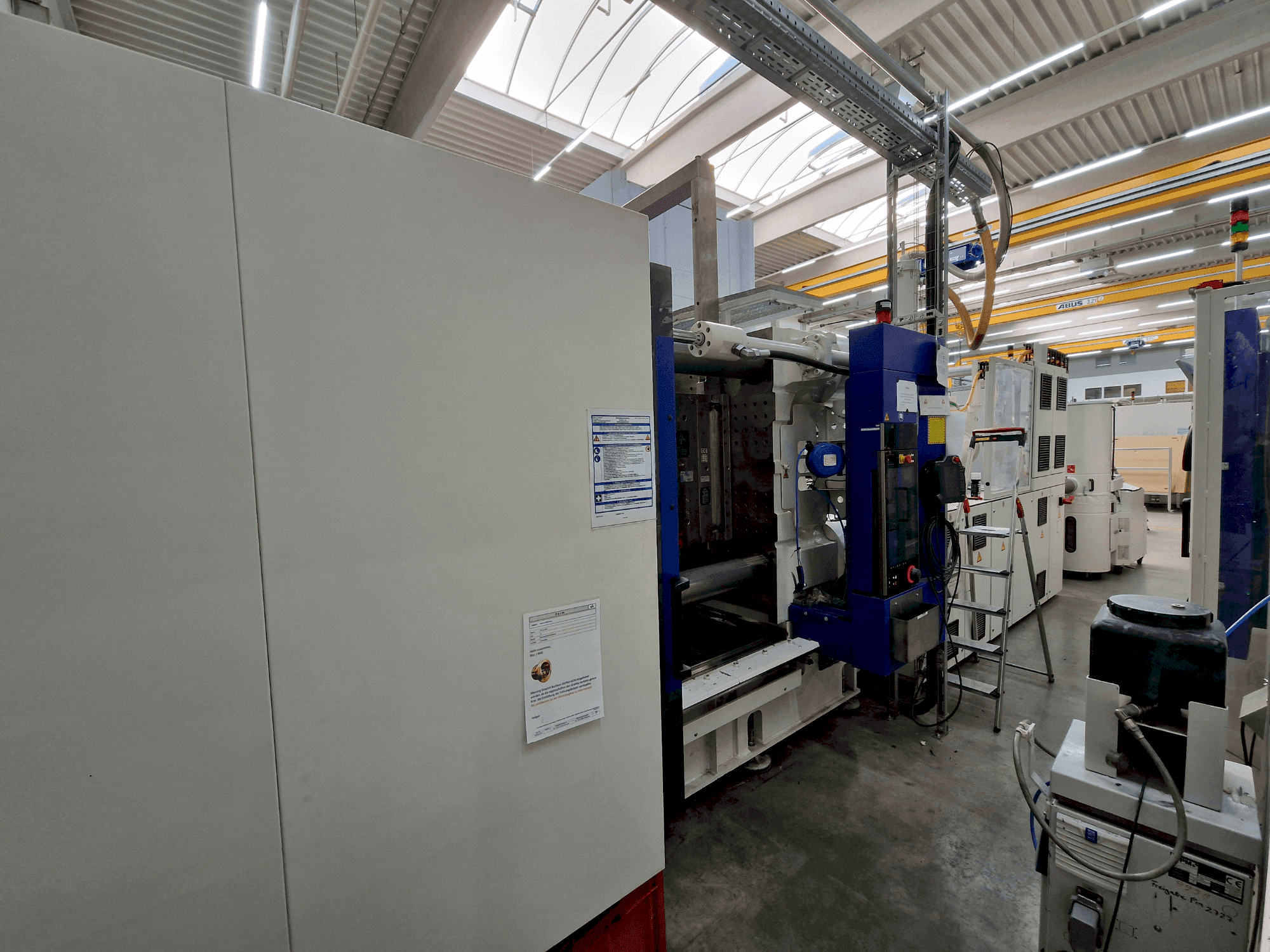

Engel - duo 2400/650DE-INJ-ENG-2019-00004

Papildoma įranga

• Alyvos rezervuaro talpa - įpurškimo įrenginys: 500 l

• Didžiausia aušinimo galia (32 °C vandens įleidimas): 29,40 kWcool

• Vandens sąnaudos (32°C): 4,80 m3/val.

Mašinos privalumai

Kokybiniai mašinos privalumai

• Mašinoje yra elektrinės vandens baterijos (4 e-flomos po 8 grandines).

• Įpurškimo agregatuose sumontuoti akumuliatoriai, kurie leidžia pasiekti aukštą iki 2400 barų įpurškimo slėgį su 60 mm sraigtu.

Techniniai mašinos privalumai

• Didžiausia įpurškimo talpa: 890 cm³

• Sraigto sukimo momentas: 2000 nm // didžiausias sraigto greitis esant sumažintam sukimo momentui: 275 min-1

• Sumažintas sukimo momentas @ didžiausias sraigto greitis: 1600 nm

• Atkūrimo greitis (3 zonų sraigtas): 51 g/s // regeneravimo greitis (barjerinis sraigtas): 67. 1 g/s

• Įpurškimo greitis: 353 cm³/s

• Purkštuko eiga: 950 mm

• Ld santykis: 24. 0

• Šildymo zonos, įskaitant purkštuką: 8 // šildymo galia: 27. 5 kwel

• Atidarymo jėga su prispaudimo padu: 510 kn

• Didžiausias atstumas tarp plokščių: 1750 mm

Papildoma informacija

Matmenys ir svoris

• Iškritusio latako plotis: 1100 mm

• Suspaudimo bloko svoris: 20 000 kg

• Didžiausias formos svoris (judanti plokštė): 20 000 kg: 7,330 kg (maksimalus svoris (judesio plokštuma): 7,330 kg

• Didžiausias formos svoris (stacionarioji plokštė): 330 330 kg: 7,330 kg

• Didžiausias formos svoris (iš viso): 11,000 kg

Ciklo duomenys (Euromap 6)

• Taktas: 700 mm

• Sauso ciklo trukmė: 2,9 s

Valdymo sistema: Monocompute CC300

Pagrindinės savybės

• 21,5 colio "Full HD" jutiklinis ekranas

• USB sąsaja / Ethernet jungtis

• E-move valdymo elementas

• 3 vartotojo prisijungimo kortelės

• Grafiniai ciklo valdymo simboliai

• Ekrano kalbos: Ekranai: vokiečių, anglų

• Akustinis klaidos signalas / Signalinė lemputė klaidoms rodyti

Programos ir stebėjimas

• Galios valdymas: optimizuoja variklio veikimą dozavimo metu

• Formos lygiagretumo matavimas

• IQ svorio monitorius: stebi išpurškimo svorį ir klampumą

• IQ Weight Control: automatinis įpurškimo parametrų reguliavimas esant svyravimams

• Kokybės stebėsenos sąsaja (įpurškimo laikas, dozavimo laikas, slėgis, ciklo trukmė)

• Nepertraukiamas išstūmimas galimas, kai stebėsena išjungta

Užspaudimo įtaisas ir plokštės

• Sustiprintos prispaudimo plokštelės (FAP ir BAP +50 mm kiekviena)

• Sumažintas minimalus / maksimalus įrankio aukštis ir atstumas tarp plokščių (-100 mm dėl sutvirtinimo)

• FAP: mažiausia galima plokštelės anga, sumažintas sferinis kalotas

• BAP: be išstūmimo angos

• Papildomi sriegiai pagal EUROMAP VOL1

• Centravimo grioveliai pagal brėžinį

• Plokštės išmetimo įtaisas - A variantas (pritaikytas prie prispaudimo modelio)

• Išstūmiklio saugos sąsaja

Hidraulika ir šerdies traukės

• Hidraulinis šerdies traukimas:

  • 1 kartus ant judančios plokštės

  • 2 kartus ant fiksuotos plokštės

  • 2 kartus ant judančios plokštės su PQ proporciniu vožtuvu, tūrio matavimu, slėgio ir greičio reguliavimu

• Tarpinės šerdies traukimo padėties sąsaja

Formos šildymas ir aušinimas

• Formos šildymas: 16 kontūrų, maks. 40 kW šilumos galia (Euromap 14)

• Temperatūros stebėjimo sąsaja (judanti ir nejudanti plokštė)

• 4 kartų hidraulinis formų purkštukų valdymas

• Atskira aušinimo vandens jungtis (įrankio ir mašinos)

• Temperatūros valdymo bloko sąsaja: Engel protokolas, 20 mA srovės kilpa

• 4 krypčių srauto reguliatorius (0-10 l/min)

• Žarnos specifikacija: maks. 90 °C / 4 barai

• Žarnos formų aušinimui

• 4 temperatūros kontrolės grandinės mašinos gale

• Skalavimo antgalis su žarnos spaustuku

• 2× ENGEL e-formo temperatūros reguliavimo sistemos (1-15 l/min, 8 kontūrai, maks. 120 °C)

• 1 skirstytuvas fiksuotai plokštei, 1 - kilnojamai plokštei

• Papildomas "e-formo" įrenginys darbinėje pusėje (pasirinktinai)

Pavaros ir hidraulika

• ENGEL ecodrive S+V3 (servo pavara su greičio valdymu)

• Uždara slėgio ir greičio valdymo sistema (uždaroji kilpa)

• 2 × 50 l hidrauliniai akumuliatoriai (purškimo procesui)

• Akumuliatoriaus padėtis priekyje (pagal brėžinį)

• Alyvos aušintuvas (standartinės talpos)

• Tiekiamas be alyvos užpildymo (paleidimo metu alyvoje yra cinko)

• Tyli, energiją taupanti hidraulika su optimaliu valdymu, filtravimu, alyvos pašildymu ir aušinimu

Įpurškimo įrenginys

• Bi-metalinis cilindras (Fe pagrindu), atsparus dilimui ir korozijai, iki 350 °C temperatūros

• Papildomas statinės zonos šildymas

• Sraigto S8 atraminė poveržlė (diafragma), Ø 60 mm, L/D 24, G1 geometrija

• UNR9 RGB atbulinis vožtuvas (miltelinis metalurginis chromuotas plienas)

• Korozijai atsparus flanšas

• Specialus atviras antgalis, atsparus korozijai, flanšo sriegis V445x3, spindulys 15 mm, skylė 8 mm

• Purkštuko išėjimo anga, tinkama prijungti prie karšto bėgio

• Cilindro ir purkštuko šildymas 230 V

• Keraminiai cilindro dangteliai

• Izoliuotos šildymo zonos (netinka PC, PMMA, PVC ir kt.)

Elektros sistema

• Maitinimo įtampa: 3 × 400 V + N + PE / 50 Hz

• Schuko lizdai (230 V), maks. 2 vnt.

• 3 fazių CEE lizdas (10/16 A)

• Bepotencialiai kontaktai: 4 įėjimai / 4 išėjimai (laisvai programuojami)

Sąsajos (Euromap)

• 13 - šerdies ištraukimo galinių padėčių

• 14 - Šildymas

• 63 - internetinė duomenų prieiga

• 65 - rezervuaro skaičiavimas

Robotas ir priedai

• ENGEL easix robotas (KR 60, speciali versija)

• Roboto valdymo blokas neintegruotas kelis kartus

• Surinkimas ir bandymas įmonėje ENGEL

• Naudojimo instrukcijos: spausdintos + CD (vokiečių kalba)

Atitiktis, dizainas ir priedai

• Atitiktis EN 201 (mašinų sauga)

• Dažų apdaila: RAL 9002 (pilkai balta) ir RAL 5002 (ultramarino mėlyna), specialus ENGEL dizainas

• E-connect.24 bazinis paketas (nuotolinė techninė priežiūra)

• Mašinos kojelės (standartinė versija)

• Ženklinimas vokiečių kalba

• Visi 4 "E-Flomo" įrenginiai visiškai atnaujinti ENGEL
