➤ Naudotas DÖRRIES SCHARMANN „Heavycut 1.2 TDV4“ | Gręžimas

Rodyti originalo kalba

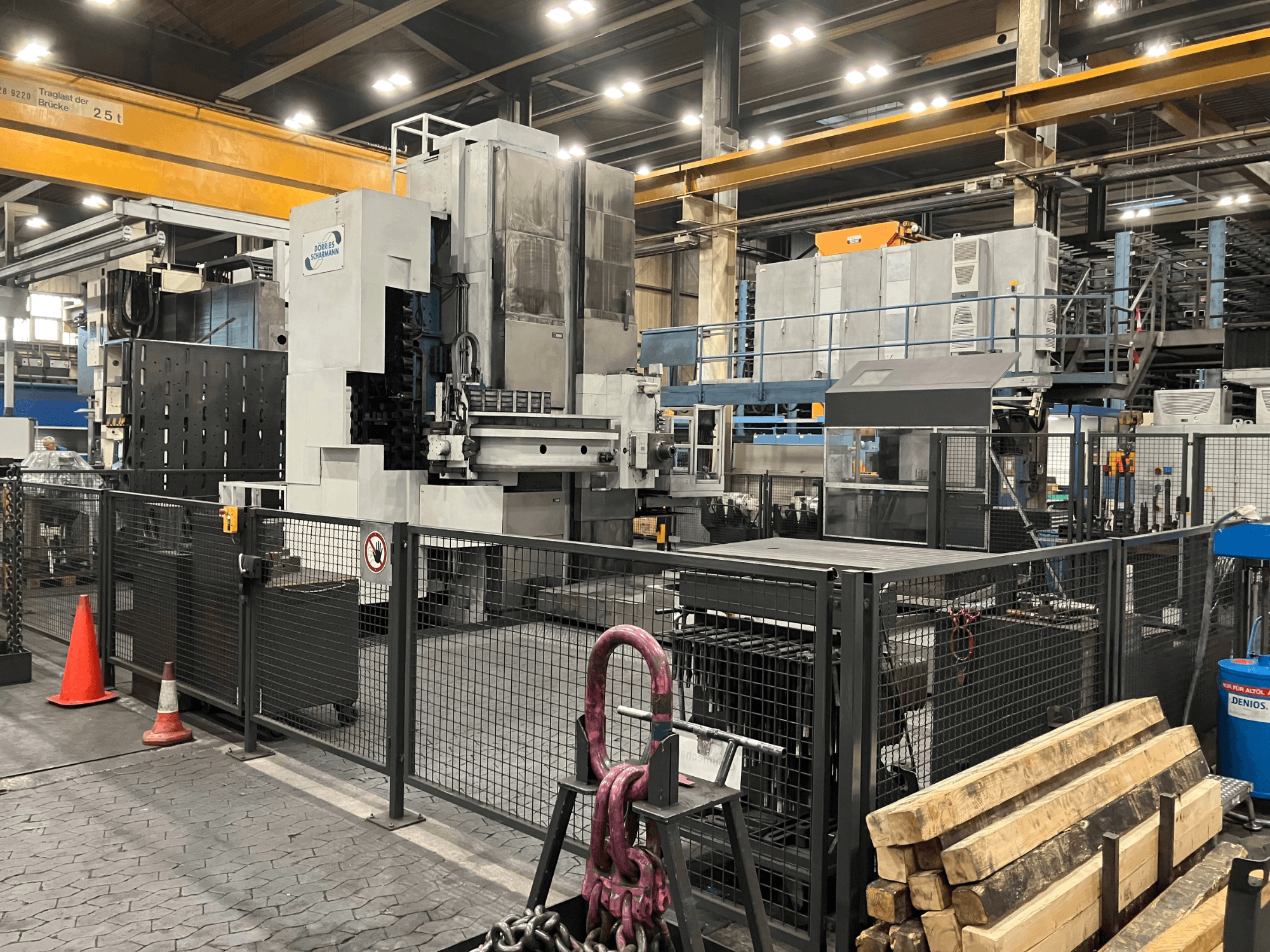

Šis 6 ašių staklės „DÖRRIES SCHARMANN Heavycut 1.2 TDV4“ buvo pagamintos 1989 m. Jos pasižymi įspūdingu X ašies eiga – 2 500 mm, Y ašies eiga – 2 500 mm ir Z ašies eiga – 800 mm. Staklės turi tvirtą 2 000 x 2 500 mm dydžio stalą, kurio maksimali apkrova siekia 25 000 kg. Jei ieškote aukštos kokybės ištekinimo galimybių, apsvarstykite galimybę įsigyti mūsų parduodamą DÖRRIES SCHARMANN Heavycut 1.2 TDV4 ištekinimo staklę. Dėl išsamesnės informacijos susisiekite su mumis.

Apžvalga

prekės ženklas: DÖRRIES SCHARMANN
metai: 1989
MODELIS: Heavycut 1.2 TDV4
naudojimo tipas: Kiti įrankiai
vietovė: Vokietija
mašinos tipas: Gręžimo įrenginys (Metalas)
valdymo bloko prekės ženklas: HEIDENHAIN

Techninė informacija - DÖRRIES SCHARMANN Heavycut 1.2 TDV4

Valdymo blokas

Valdymo ženklas: HEIDENHAIN
Valdymo modelis: iTNC 530

Matmenys

Mašinos svoris: 50000 kg
Stalo ilgis: 2500 mm
Stalo apkrova: 25000 kg
Stalo plotis: 2000 mm

Judėjimas

B ašies max: 360°
B ašies min: 0°
Ašių skaičius: 6
X ašies eiga: 2500 mm
Y ašies eiga: 2500 mm
Z ašies eiga: 800 mm

Techninės specifikacijos

Maks. įrankio svoris: 40 kg
Veleno galia: 65 kW
Veleno greitis: 2000 RPM
Kūgio dydis: ISO 50
Veleno aušinimas: Taip
Įrankių stočių skaičius: 40

Papildoma informacija

Techniniai duomenys

* Valdymas: Heidenhain iTNC 530

* X ašies eiga: 2 500 mm

* Y ašies eiga: 2 500 mm

* Z ašies eiga: 800 mm

* W ašies eiga: 700 mm

* V ašies eiga: 1 500 mm

* B ašis: 360°

* Darbinio veleno skersmuo: 150 mm

* Įrankio laikiklis: ISO 50 DIN 2079

* Pavarų pakopų skaičius: 3

* Stalo matmenys: 2 000 × 2 500 mm

* Stalo aukštis: 1 050 mm

* Stalo apkrova: 25 000 kg

* V ašies poslinkio greitis: 1–10 000 mm/min

* B ašies poslinkio greitis: 2,4 aps/min

* X/Y/Z/W greitasis poslinkis: 10 000 mm/min

* X/Y/Z/W ašies padavimo greitis: 1–10 000 mm/min

* Portalinės sijos skerspjūvis: 325 × 325 mm

* Įrankių magazinas: grandininis

* Įrankių magazino talpa: 40 įrankių

* Maks. įrankio skersmuo: 340 mm

* Maks. ištekinimo strypo skersmuo: 500 mm

* Maks. įrankio ilgis: 500 mm

* Maks. įrankio svoris: 40 kg

* Įrankių magazino greitasis judėjimo greitis: apytikriai 40 m/min

* Įrankių magazino lėtasis greitis: apytikriai 1,2 m/min

* Aušinimo sistema: aušinimo skystis tiekiamas per suklį

* Aušinimo sistema: išoriniai aušinimo purkštukai

* Aušinimo skysčio filtravimas: popierinis juostinis filtras

* Proceso stebėjimas: adaptyvusis valdymas

* Rankinis reguliatorius: HR 550 FS

* DNC: „Heidenhain“ DNC

* Prie apkrovos prisitaikantis valdymas: Taip

* „KinematicsOpt“: Taip

* Bendrieji programos nustatymai: Taip

* HDR ir SIK: Taip

Papildoma įranga / priedai

* WFK 100 S

* WFK 50 S

* Automatinis frezavimo galvutės tvirtinimas

* Automatinis frezavimo galvutės fiksavimas

* Frezavimo galvutės pavara per valdomą veleną

* Įrankio aušinimas naudojant 4 purkštukus

* Šlako konvejeris

* Sukimo momento stebėjimas

* Padėties rodymas

Modernizavimas 2013 m.

* CNC valdymas: Heidenhain iTNC 530

* 19 colių TFT spalvotas plokščiaekranis monitorius BF 760

* „TE 745“ jutiklinis pultas su integruotu staklių valdymo pultu

* Elektroninis rankinis ratas „HR 550 FS“ su tinkleliu ir jungiamaisiais elementais

* HDR ir SIK

* Bendrieji programos nustatymai

* „KinematicsOpt“

* Apkrovai prisitaikantis valdymas

* „Heidenhain“ DNC

*Nurodyti duomenys gali skirtis nuo faktinių verčių, tai turėtų patvirtinti prekybos atstovas.
