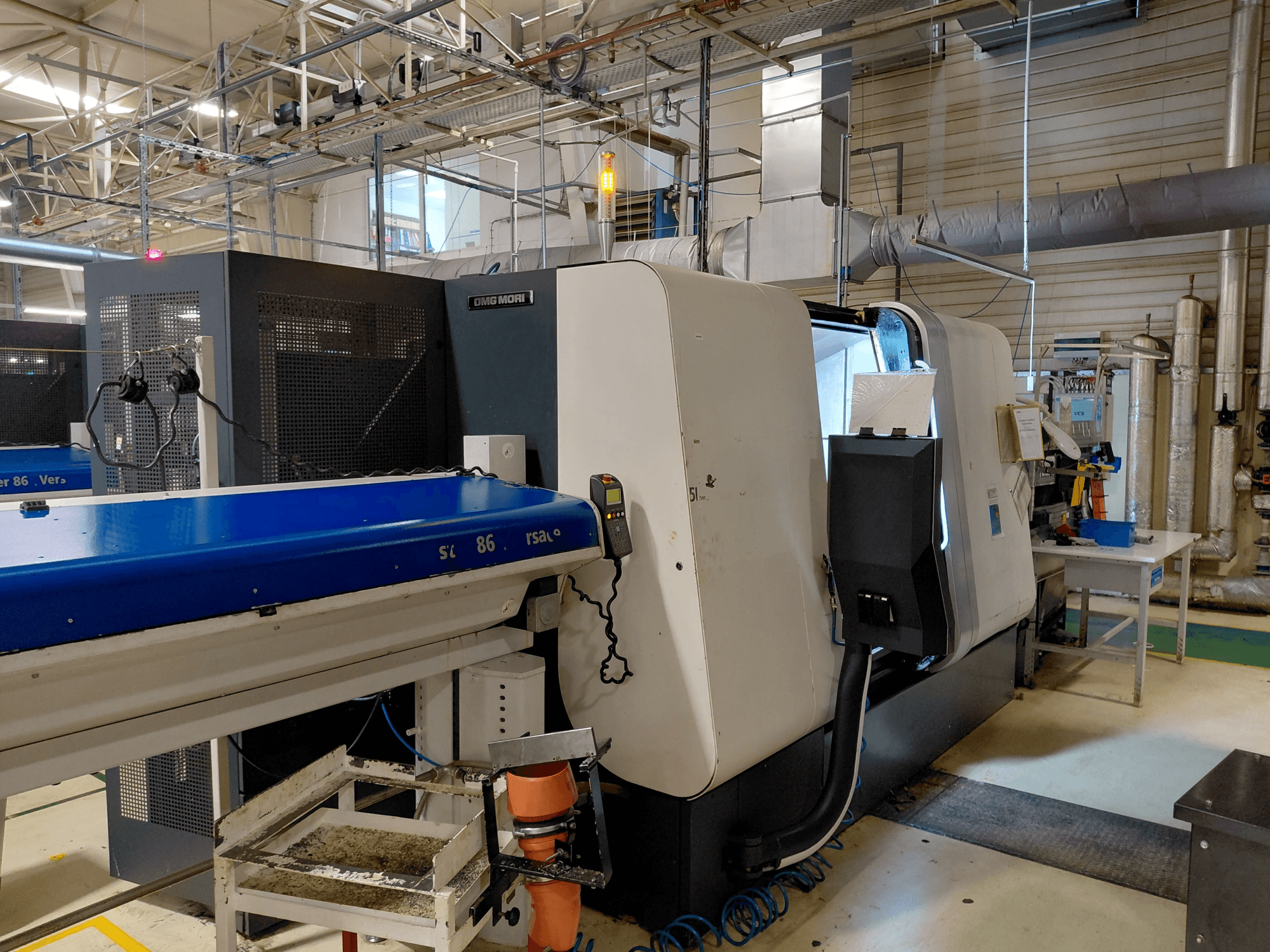

DMG MORI - Sprint 65 linearCZ-TUR-DMG-2015-00001

Valdymo sistema: CNC 310 yra

Bendras darbo laikas: 61295 val.

Eksploatacijos valandos: 42 222 val.

Pagrindinio suktuvo galia 20/25 kW

Priešpriešinio veleno galia: 17 kW

Maks. pagrindinio veleno sukimosi greitis: 5000 aps/min

Maks. priešinio veleno sukimosi greitis: 5000 aps/min

Maks. pagrindinio veleno strypo skersmuo: 65 mm

Maks. pagalbinio veleno strypo skersmuo: 45 (65) mm

CNC VALDOMOS AŠYS

X1 eiga: 165 mm

Greitasis poslinkis X1: 30 m/min

Pagreitis X1: 5 m/s²

Eiga Z1 678 mm

Z1 greitasis judėjimas 30 m/min

Pagreitis Z1 5 m/s²

Eiga Y1 80 (+50/-30) mm

Greitasis judėjimas Y1 30 m/min

Y1 pagreitis 5 m/s²

Eiga X2 165 mm

Greitasis greitis X2 30 m/min

Pagreitis X2 5 m/s²

Eiga Z2 640 mm

Greitasis greitis Z2 30 m/min

Pagreitis Z2 5 m/s²

Eiga W2 690 mm

Greitasis greitis W2 30 m/min

Pagreitis W2 5 m/s²

Revoliucinių galvučių skaičius 2

Sukamųjų įrankių skaičius kiekvienoje stotyje: 12, visos pozicijos su pavara

Įrankių sistema VDI 30

Maksimalus varomo įrankio greitis 4 000 aps/min

Apytikslė aušinimo skysčio bako talpa: 650 l

Aušinimo skysčio siurblio maks. našumas (kiekvienam revolveriniam stendui) – 20 l/min

Siurblio slėgis: 7 bar

Maitinimo galia: 91 kVA

Staklių ilgis x plotis x aukštis: 4 500 x 1 990 x 2 300 mm

Maždaug mašinos svoris: 9 500 kg

Mašina tiekiama su dideliu ir vertingų atsarginių dalių bei komponentų rinkiniu.

IEMCA MASTER 865 MP 43 L (4 m) strypų padavimo įrenginys

Pagrindinė mašinos konfigūracija:

- 1 ir 2 slydimo mechanizmų pavara (visos 12 padėčių)

- C ašis pagrindiniam ir priešiniam suklui

- 1-ojo slydimo Y-ašis

- Šlako konvejerio juostos tipas

- Priešpriešinio veleno griebtuvo valymas aušinimo skysčiu

- Ruošinio iškrovimas, įskaitant konvejerio juostą

- Mechaninis paruošimas alyvos rūko filtrui

- Elektrinė ir programinė sąsaja su strypų pakrovikliu

- Pagrindinio ir priešingo velenų kampinis sinchronizavimas

- Automatinis staklių išjungimas

- 2 papildomi įjungimo/išjungimo išėjimai (4 M-funkcijos)

- Tvirtas sriegimas

- Detalių ir laiko skaitiklis

- Daugiakampio tekinimo programinė įranga 1 ir 2 slydimo stalams

- Pastovus pjovimo greitis

- Sraigtinė interpoliacija 1-ajam stumikliui

- Veleno greičio reguliavimas

- Keturi įspėjamieji žibintai

- Elektros spintos aušinimo įrenginys

Papildomos galimybės:

I-V50011 „MPF 65/140“ tipo spaustuvinis griebtuvas be ašinio padavimo, skirtas pagrindiniam suktuvui, kurio maksimalus skersmuo – 65 mm.

Fiksavimo elementai ir kita įranga:

I-V50025 Rankinis spaustuvų keitiklis tipo „SACO MPT65/140“ ir „MPF65/140“

I-V50092 Priešpriešinio veleno slėgio skirtumas, galimybė nustatyti du skirtingus fiksavimo slėgius.

I-V50083 1 komplektas minkštų spaustuvų griebtuvui tipo „SMW 175-BBD“

I-V50080 Griebtuvas tipo „SMW 175-BBD“ priešiniam velenui, įskaitant adapterį, skirtą pritaikyti veleną

I-V60050 Gręžimo įrankių laikiklis su vidiniu aušinimu ir cilindrine koto dalimi Ø 32 mm, su tvirtinimo koto dalimi pagal DIN 69880 (VDI 30) – 4 vnt.

I-V60010 Radialinis įrankių laikiklis išoriniam apdirbimui, tipo C1, su fiksavimo kotu pagal DIN 69880 (VDI 30) – 5 vnt.

Valdymo sistemos variantai:

I-V12060 Įrankių nusidėvėjimo stebėjimo sistema „Monitor“ skirta CNC FANUC

I-V12070 Panašaus įrankio parinkimo sistema, skirta „Tool Monitor“ sistemai, skirtai CNC FANUC

Hidraulikos ir filtravimo įranga:

I-V40045 Išorinis spaustuvų/spyruoklių plovimas aušinimo skysčiu pagrindiniame ir priešiniame suklioje

Specialiosios galimybės

SK001 Specialusis fiksavimo įtaisas su įtvaru priešiniam velenui, gaminys „HAINBUCH AXFIX 811“, įskaitant 2 griebtuvus
