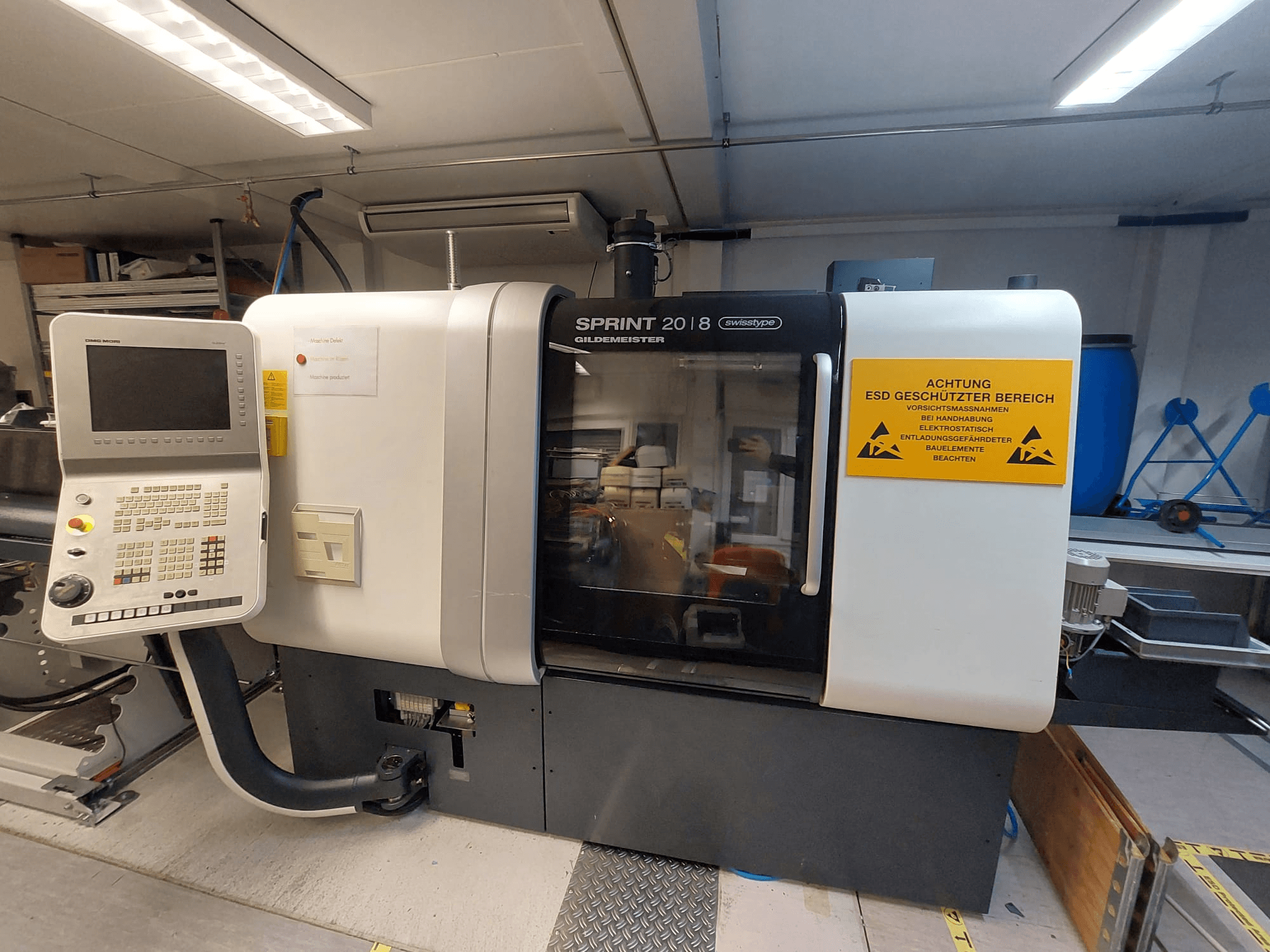

DMG MORI - Gildemeister Sprint 20/8 LinearDE-TUR-DMG-2016-00004

• Valdymas / CNC: "Fanuc 31i" su 15 colių spalvotu TFT monitoriumi

• CNC sistema: Fanuc 31i

• Ašys: 6+2 ašys / iš viso 8 ašys

• Y ašys: 2

• Kanalai: 2

• Velenai: 2

Suklio duomenys

• Didžiausias strypo skersmuo priešpriešinio suklio: 20 mm (25 mm pasirinktinai)

• Priešpriešinio suklio greitis maks: 10 000 aps./min.

• Priešpriešinio suklio galia (S1): 3,7 kW

Judesiai / eigos

• Eiga Z1: 80 mm

• Eiga Z2: 300 mm

• Greita eiga Y1: 40 m/min (30 m/min)

• Didžiausias pagreitis X1: 10 m/s²

• Pastūmos jėga S1 ašys Z1 / Z2 / X2 / Y2: 250 daN

• Padavimo jėga S1 ašis Y1: 500 daN

• Padavimo jėga linijinė ašis X1: 60 daN

Šliaužiklis 1

• Eiga X1: 50 mm

• Eiga Y1: 350 mm

• Įrankių padėtys: 6 pozicijos, 12x12 mm

• Varomieji įrankiai: ESX16.

2 slankiklis

• Eiga X2: 240 mm

• Išorinės įrankių padėtys: 4 pozicijos, 12x12 mm

• Vidinės įrankių padėtys: 4 pozicijos, Ø20 mm

• Varomieji įrankiai: (pasirinktinai): 5 su ESX/16 (pasirinktinai)

Aušinimo skystis

• Aušinimo skysčio tipas: Emulsija

• Aušinimo skysčio bako talpa: 250 l

• Aušinimo skysčio siurblio našumas maks: 120 l/min.

• Aušinimo skysčio slėgis: 1,5 bar

Elektriniai duomenys

• Elektros jungtis: 400 V ±10%

• Dažnis: 50 Hz

• Saugiklis: 100 A

• Valdymo įtampa: 24 V DC

• Apšvietimo įtampa: 24 V DC

• Vardinė srovė: 86 A

• Reikalinga galia: apie 56 kVA

• Tinklo tipas: Reikalingas TN-S

Apsauga ir eksploatavimo sąlygos

• Apsaugos klasė mašina: APSAUGOS KLASĖ: IP67

• Elektros spintos apsaugos klasė: SAUGOS KLASĖ: IP54

• Aplinkos temperatūra: Temperatūra: nuo +10 iki +35 °C

• Maksimali drėgmė: 75%

• Įrengimo aukštis maks: 1000 m

• Triukšmo lygis: <70 dBA

CNC funkcijos

• Matavimo sistema: Matavimo sistema: metrinė arba colinė

• Įvesties skiriamoji geba: 0,001 mm

• Pastūmos diapazonas: 0,001 mm/apyvartos iki greito

• Padavimo valdymas: 0-120%

• Suklio greitis: Programuojamas apsisukimų skaičius per minutę

• Suklio orientacija: M5 arba M19

• Koordinačių sistemos: Dešimtainė, poliarinė, cilindrinė

• Pastovus paviršiaus greitis: Taip

• Įrankių programavimas: Su įrankio duomenimis

• Įrankių poslinkių atmintis: 200 poslinkių

• Radiuso kompensavimas: G40 / G41 / G42

• Įrankių ilgaamžiškumo kontrolė: Taip (pasirinktinai)

• Įrankių stebėjimas: Apkrovos monitorius (pasirinktinai)

• Programos saugojimas: 1 MB, iki 1000 programų

• Ethernet sąsaja: Taip

• Programų įvestis ir išvestis: Ethernet: 1: Ištraukimo ir įrašymo sistema: nuoseklioji, klaviatūra, PCMCIA, USB

• Ciklai: Tekinimas, apdaila, grioveliavimas, sriegimas, gręžimas, daugiakampių tekinimas

• Paprogramės lygiai: Iki 4

• Šliaužiklio sinchronizavimas: Taip

• Kintamas programavimas: Iki 600 kintamųjų

• Diagnostika: Integruotas PLC kopėčių ekranas, oscilografas

• Ekranas: 15 COLIŲ TFT LCD EKRANAS

• Kalbos: Keletas

Bendrieji duomenys

• Mašinos matmenys: 2200 x 1050 x 1770 mm

• Darbo valandos: 12,276 h

• Programos veikimo laikas: 4,426 h

• Naudojimas: - Įrenginys, kurio metu gali būti atliekami įvairūs darbai, pvz: Magnio apdirbimas

Staklių savybės

• Pneumatinis ežektorius

• Suklio sinchronizavimas

• C ašis

Papildoma įranga

• Medienos drožlių transporteris

• Strypų padavimo stalas
