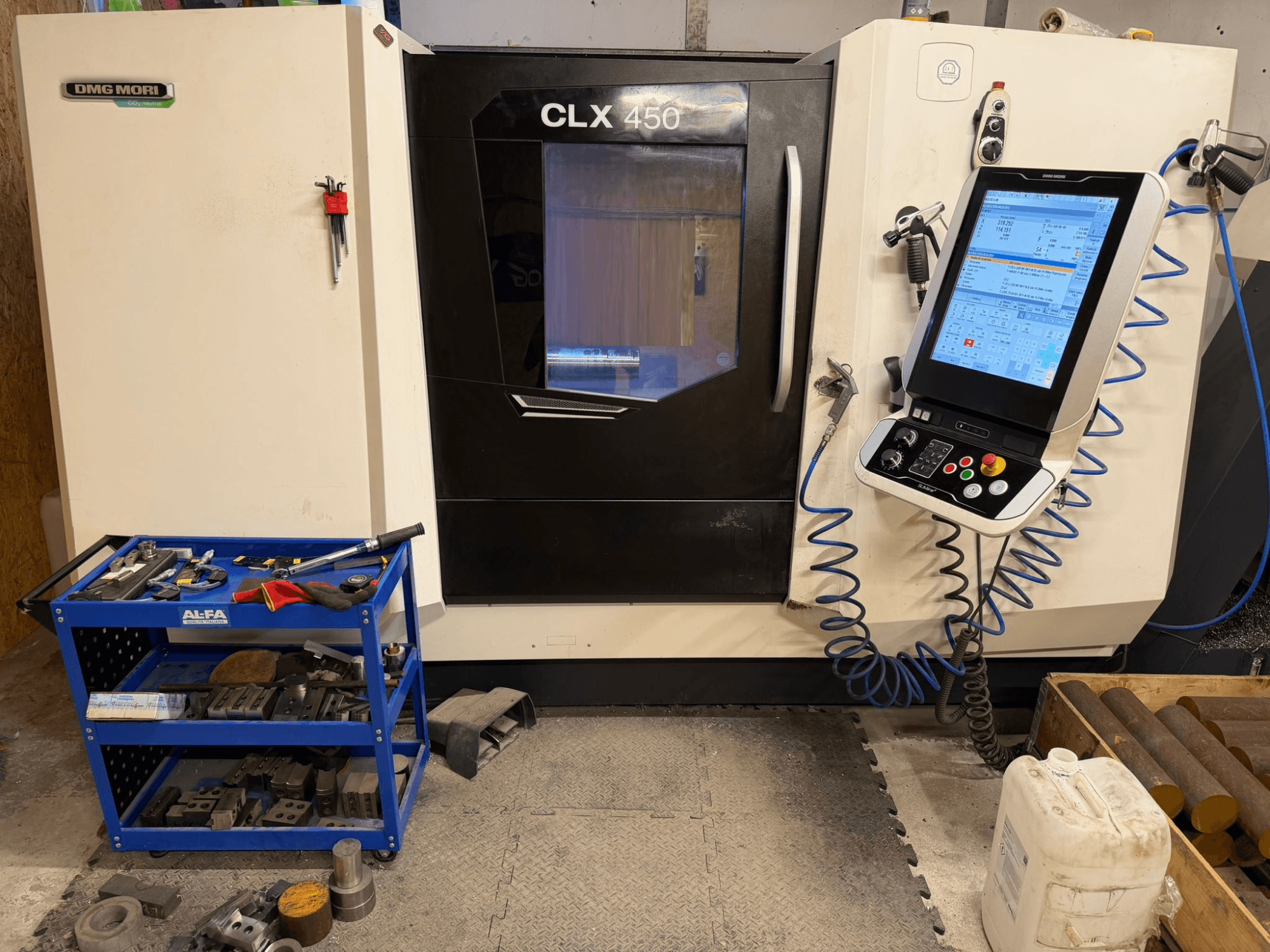

DMG MORI - CLX 450 V3 PL-TUR-DMG-2022-00002

• Versija: V3 (be Y ašies); sukonfigūruota tekinimui + frezavimui (C ašis)

• Darbinis plotas:

  • Darbo vieta: pasukama virš lovio: 650 mm

  • Pasukamas virš skersinio šliaužiklio: 465 mm.

  • Didžiausias pasukimo skersmuo: 400 / 315 mm

  • Greita X/Z eiga: 30 / 30 m/min

• Ašys: X, Z, C; C ašies pozicionavimo tikslumas: 20 lankų sek.

• Pagrindinis suklys:

  • Pagrindinė ašis: suklio nosis: A2-8

  • Strypų talpa: 80 mm

  • Priekinio guolio skersmuo: 130 mm

  • Galimi griebtuvo skersmens variantai: 210 / 250 / 315 mm

  • Suklio galia (40 % / 100 %): 25,5 / 17 kW

  • Maksimalus sukimo momentas (40 % / 100 %): 426 / 283 Nm

• Turrelis (VDI 40):

  • 12 stočių (12 varomųjų)

  • Įrankių stoties skersmuo: 40 mm

  • Varomojo įrankio galia: 5,44 kW

  • Varomojo įrankio sukimo momentas: 20 Nm

  • Maksimalus varomojo įrankio greitis: 4000 aps/min.

• Galinis staklis:

  • eiga: 500 mm

  • Centrinė sąsaja: MK5

  • Maksimali jėga: 8 kN

• Kreipiančiosios / rutuliniai varžtai: X/Z 40 × 10 mm

• Tikslumas: Pozicionavimo tikslumas X/Z: 5 / 10 µm

• Galimybė / laikiklis:

  • Max. strypo talpa: 80 mm

  • Hidraulinis griebtuvas: Ø 254 mm (sumontuotas)

  • Griebtuvo anga: 82 mm

• Aušinimo skysčio ir drožlių tvarkymas: Aušinimo skysčio pistoletas 5 bar; drožlių bakelis

• Valdymas: "Siemens SLIMline" daugiafunkcinis jutiklinis (19")

• Matmenys ir svoris:

  • Svoris be drožlių transporterio: apie 4950-5050 kg

  • Svoris su drožlių transporteriu: apie 5500 kg

• Pastabos: Viso 12 varomųjų įrankių stočių.

Papildoma įranga

• Skaldos transporteris (išleidimas į dešinę pusę)

• Hidraulinė galinė dalis (valdoma M funkcija)

• Tiesioginė matavimo sistema (X ašis)

• Išorinė elektroninė rankinė pavara

• DMG MORI IoT jungtis

• Marposs įrankių zondas

• Signalų bokštas (4 spalvų)

• Statinių įrankių laikiklių rinkinys VDI 40

• Varomųjų įrankių rinkinys WTO (QuickFlex, ER32)
