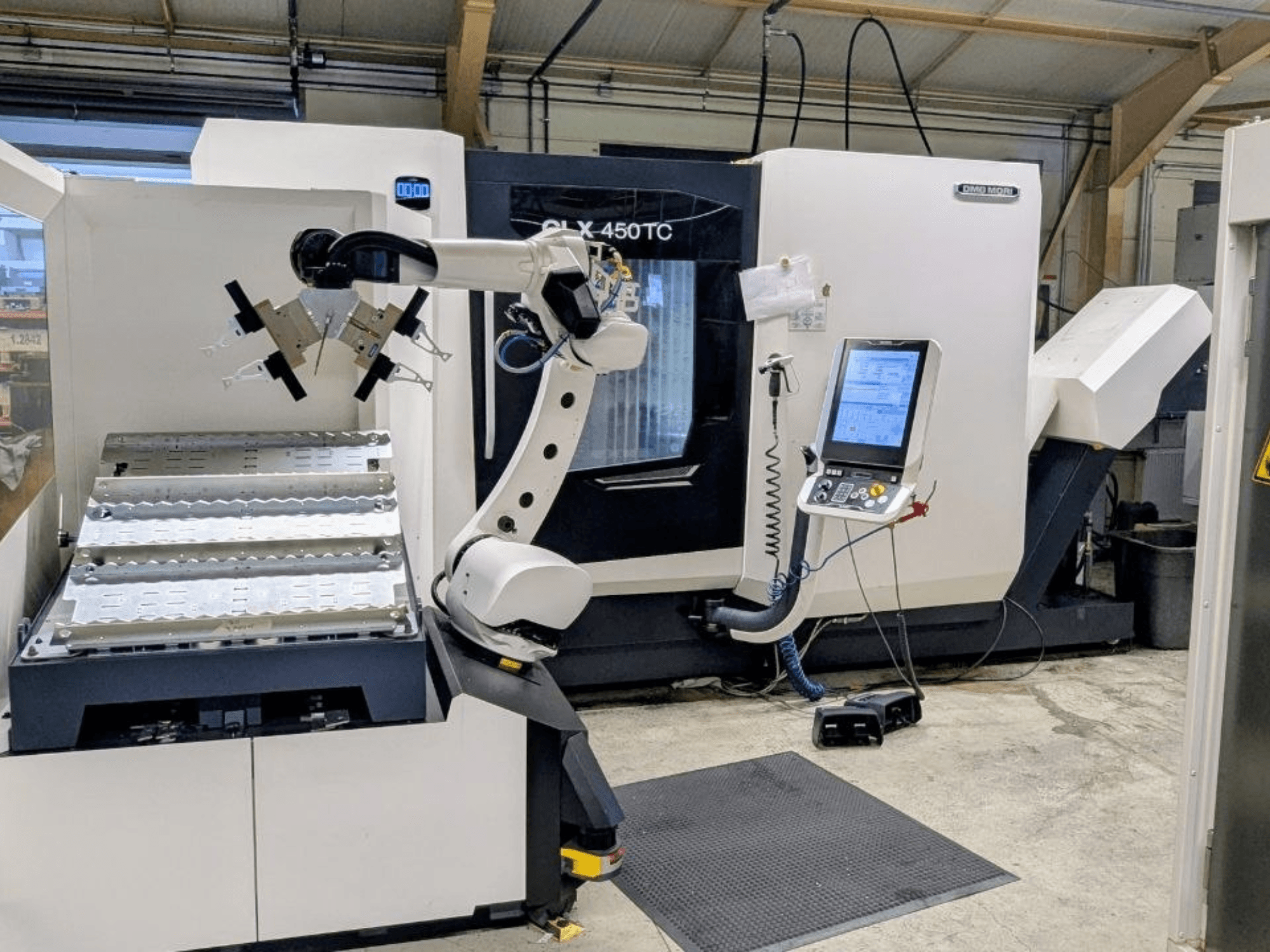

DMG MORI - CLX 450 TC + Robo2goDE-TUR-DMG-2021-00001
Ar turite daugiau klausimų? Susisiekite su mumis!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com
Šis 5 ašių staklės „DMG MORI CLX 450 TC + Robo2go“ pagamintos 2021 m. Jos pasižymi 500 mm skersmens apsisukimo spinduliu virš staklių lovio, 400 mm tekinimo skersmeniu ir 1100 mm maksimaliu tekinimo ilgiu. Staklės turi galingą frezavimo veleną, kurio sukimosi greitis siekia iki 12 000 aps/min, ir 30 vietų įrankių magaziną. Jei ieškote aukštos kokybės tekinimo galimybių, apsvarstykite galimybę įsigyti mūsų siūlomas „DMG MORI CLX 450 TC + Robo2go“ stakles. Dėl išsamesnės informacijos susisiekite su mumis.
Apžvalga
- prekės ženklas: DMG MORI
- metai: 2021
- MODELIS: CLX 450 TC + Robo2go
- gamybos valandos: 1992
- naudojimo tipas: Tekinimas
- vietovė: Vokietija
- mašinos tipas: Horizontalios tekinimo staklės
- valdymo bloko prekės ženklas: SIEMENS
Techninė informacija - DMG MORI CLX 450 TC + Robo2go
Valdymo blokas
- Valdymo ženklas: SIEMENS
- Valdymo modelis: SINUMERIK 840D sl SLIMline
Matmenys
- Mašinos aukštis: 2470 mm
- Mašinos ilgis: 5190 mm
- Mašinos svoris: 11200 kg
- Mašinos plotis: 2110 mm
Judėjimas
- Ašių skaičius: 5
- X ašies eiga: 300 mm
- Y ašies eiga: 500 mm
- Z ašies eiga: 1100 mm
Techninės specifikacijos
- Priešingas velenas: Taip
- Varomi įrankiai: Taip
- Veleno galia: 10.5 kW
- Veleno greitis: 12000 RPM
- Veleno aušinimas: Taip
- Įrankių stočių skaičius: 30
Papildoma informacija
Būklė: demonstracinė/mokomoji/parodinė mašina
Valdymas: „Siemens SINUMERIK 840D sl SLIMline“, 19 colių „SLIMline“ daugiafunkcinis jutiklinis ekranas
Sukimosis virš stalo: 500 mm
Maksimalus tekinimo skersmuo: 400 mm
Maksimalus tekinimo ilgis: 1100 mm
Strypo skersmuo: 65 mm
Pagrindinio veleno skylės skersmuo: 87 mm
Priekinio guolio skersmuo: 130 mm
Sukimo greitis: 485 aps/min
Veleno sukimo momentas (100 % apkrova): 275 Nm
Veleno sukimo momentas (40 % apkrova): 345 Nm
Frezavimo veleno jungtis: HSK-A63 (DIN 69893)
Frezavimo veleno sukimosi greitis: iki 12 000 aps/min
Frezavimo veleno galia (100 % apkrova): 8,8 kW
Frezavimo veleno galia (40 % apkrova): 10,5 kW
Frezavimo veleno sukimo momentas (100 % apkrova): 73 Nm
Frezavimo veleno sukimo momentas (40 % apkrova): 90 Nm
Laikymo sukimo momentas (užfiksuotas): 850 Nm
Pasukimo kampas: ±120°
Įrankių magazinas: grandininis
Įrankių talpa: 30 įrankių
Maksimalus įrankio skersmuo: 78 mm
Maksimalus įrankio skersmuo su gretimomis laisvomis lizdais: 125 mm
Papildoma įranga, kaina pateikiama pagal užklausą
Lanksti „Robo2Go“ ruošinių pakrovimo ir iškrovimo sistema su 6 ašių pramoniniu robotu
Keičiama ruošinių saugykla su dėžėmis
Talpa: iki 88 detalių (Ø ≤ 60 mm); iki 29 detalių (Ø ≤ 125 mm)
Roboto keliamoji galia: iki 35 kg (moduliai: 10 / 20 / 35 kg)
Griebtuvo pagrindas: trikampis su išpūtimo antgaliu; rankinis slėgio reguliavimas
3-žandų griebtuvas griebtuvinėms detalėms (vidinis/išorinis)
Mažiausias ruošinio ilgis: 20 mm
Išorinio skersmens diapazonas: Ø20–100 mm (priklauso nuo modulio)
Vidinio skersmens diapazonas: Ø65–210 mm
3-žandų griebtuvų variantai velenų detalėms: Ø20–170 mm
Papildomi 2-žandų griebtuvai griebtuvų / velenų detalėms: Ø20–80 mm (velenų detalės)
Padėklai: maks. apkrova 500 kg; ruošinio Ø20–170 mm; ilgis 120–950 mm; iki 5 lygių
Sąsajos: elektrinė sąsaja su „Robo2Go“, „Profibus“, papildomas suslėgtas oras, papildomas „Ethernet“
Atskiras valdymo terminalas; integracija į „CELOS“ valdymo sistemą
Speciali roboto danga: RAL 9010
Staklės paruoštos integracijai į automatizavimo sistemą
*Nurodyti duomenys gali skirtis nuo faktinių verčių, tai turėtų patvirtinti prekybos atstovas.
