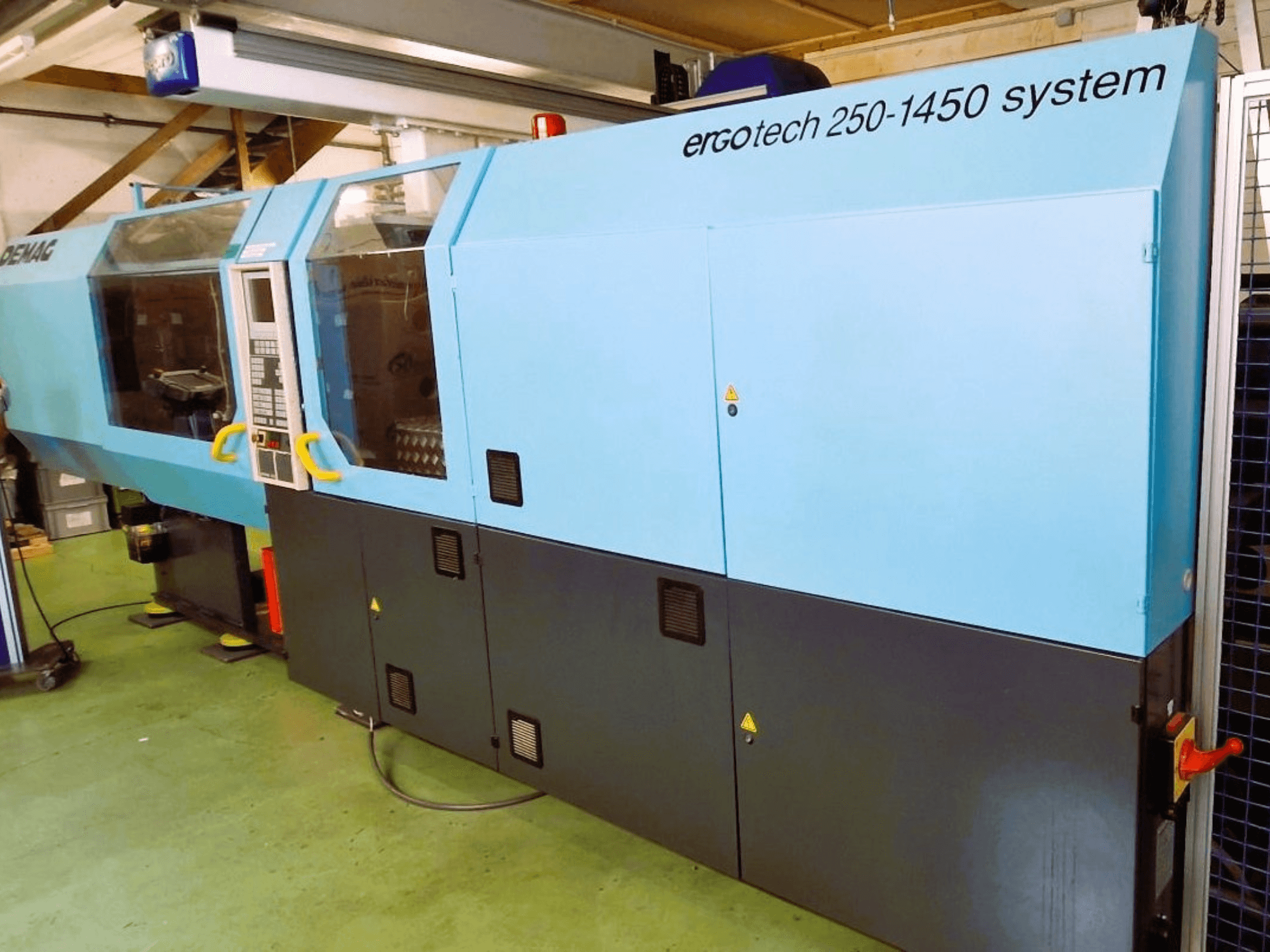

DEMAG - Ergotech System 250 - 1450CH-INJ-DEM-1995-00001

• Prispaudimo įtaisas:

  • Prispaudimo jėga: 2500 kN (laikymo jėga 2750 kN)

  • Didžiausia atidarymo eiga: 675 mm

  • Įrankio ir formos aukštis: 330-710 mm

  • Laisvas atstumas tarp strypų: 630 × 630 mm

  • Didžiausias atstumas tarp įrankių prispaudimo plokštelių: 950 × 950 mm.

  • Didžiausias formos svoris: 3300 kg

  • Išstūmimo eiga: 200 mm

  • Išstūmimo jėga: 80 kN (išstūmimo jėga 35 kN)

  • Kompaktiška 5 taškų dviguba perjungimo svirtis; alyva tepamos perjungimo svirtys su optimizuotais impulsais

  • Judančios plokštės atrama; reguliuojamo aukščio formos tvirtinimo plokštės

  • Indukciniu būdu grūdinti surišimo strypai (4 kartus), viršutiniai stulpeliai ištraukiami

  • 3 formų atidarymo / uždarymo greičiai; IBED reguliuojama prispaudimo jėga

  • Hidraulinis formų išstūmiklis; formų plokščių padėties matavimo sistema

  • Automatinis pelėsių aušinimo išjungimas esant gedimams

• Įpurškimo įrenginys:

  • Įpurškimo įrenginys: 1450

  • Sraigtų skersmenys: 50 / 60 / 70 mm (šiuo metu įrengta: 70 mm)

  • L/D santykis: 20:1 (visi sraigtiniai cilindrai)

  • Didžiausia dozavimo eiga: 270 mm

  • Aktyvioji sraigto įtraukimo sistema; hidraulinis sraigto įtraukimas išlaikius slėgį arba plastifikuojant

  • Atskirai šildomos cilindrų zonos; 5 savaime optimizuojamos temperatūros reguliavimo kilpos (cilindro ir purkštuko)

  • Greičio reguliavimas per 10 atraminių taškų (daugiakampio profilis)

  • Sraigto greičio valdymas 6 pakopomis

  • Laikymo slėgio valdymas: 10 pakopų (daugiakampio profilis)

  • Įpurškimas per poslinkio matavimo sistemą (greitasis / šliaužiantis)

  • Reguliuojamas priešslėgis; pagalvėlės stebėjimas laikant slėgį

  • 2 3 greičių įpurškimo sistema; dviejų pakopų išstūmimo greitis

• Purkštukas:

  • Didžiausia purkštuko eiga: 440 mm

  • Purkštuko panardinimo gylis: 40 mm

  • Purkštuko kontakto jėga: 110 kN

• Našumas / duomenys:

  • Didžiausia detalės masė (PS): 927 g

  • Užpildymo bunkerio talpa: 110 L

  • Alyvos bako talpa: 700 L

  • Siurblio blokas: Siurblio talpa: 37 / 45 kW

  • Elektros jungtis: 380 V / 50 Hz

• Valdikliai ir HMI:

  • Visiškai valdoma liejimo mašina; modulinė konstrukcija

  • Energiją taupantis DFE hidraulinis valdymo siurblys

  • Cilindrų keitimo sistema su automatiniu duomenų konvertavimu

  • Įmontuota rampų funkcija formai atidaryti ir (arba) uždaryti

  • Operatoriaus terminalas IBED su 10 colių LCD ekranu ir 3,5 colio diskiniu kaupikliu

  • Nustatytosios vertės įvedimas barais, cm³, mm/s arba %.

  • Grafinis įpurškimo profilių palaikymas

  • PDE proceso duomenų kaupimas (20 parametrų + 100 ciklų grafikų); proceso valdymas

  • Paprastojo teksto klaidų diagnostika

  • Proceso duomenų perdavimas į kitus "ERGOtech" įrenginius

  • Įjungimo ir išjungimo programa su išstūmimo purškimu

  • Pagalbinė funkcija su diskeliu

• Sąsajos ir jungtys:

  • EOAT/periferinė magistralė prietaisams prijungti

  • V24 sąsaja spausdintuvui; spausdintuvo programa + spausdintinė kopija

  • Valdymo sąsaja VDMA 24465 (32 kontaktų)

  • Įrankių apsaugos sąsaja (išstumiamos plokštelės užraktas)

  • Įrankių jungtis pagal DIN standartą

  • Lizdų derinys:

    • 2× 220 V / 2× 380 V + automatinis išjungimas

    • 2 × 220 V + 1 × 380 V lizdas (SO)

  • Pneumatiniai vožtuvai (3/2) įrankio montavimo plokštei

  • Aušinamojo vandens valdymas: 8 krypčių (galima išplėsti iki 12 krypčių)

  • Vizualinis gedimo indikatorius (mirksinti lemputė)

• Dažų apdaila:

  • Apatinė dalis - antracitas; viršutinė dalis - mėlyna/žalia/šviesiai pilka

Papildoma įranga

• "Sepro" robotas (tvarkymas)

  • Horizontali skersinė eiga X: iš viso 3000 mm (X1 = 2580 mm / X2 = 420 mm)

  • Pavara: servo variklis

  • Didžiausias važiavimo greitis: 4000 mm/s

  • Išėjimo pusė: mašinos galinė dalis

  • Fiksuotas bazės aukštis apie: 480 mm

• Medžiagų bunkeris

• Temperatūros valdiklis su grafiniu įrašymu

• Aušinimo vandens valdymo įrenginys: 8 krypčių, galima išplėsti iki 12 krypčių

• Atsparus mašinos tvirtinimas (vibraciją slopinančios kojelės)
