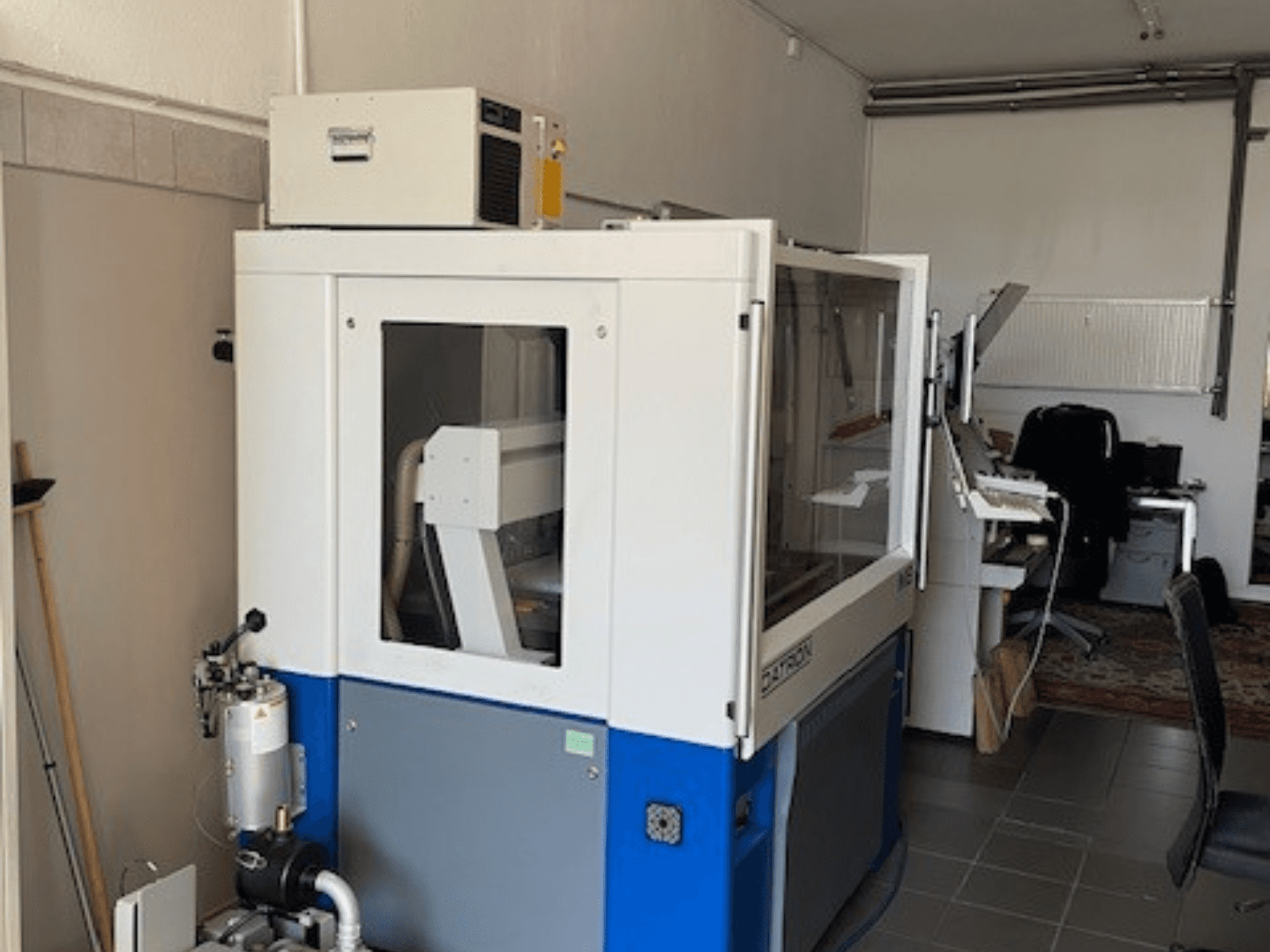

Datron - M8DE-MIL-DAT-2011-00001

• Konfigūracija: SF suklys 2,0 kW HighS H2.0 (iki 60 000 aps./min), tiesioginis perjungimas

• Įrankių laikymas: Įrankio tvirtinimas: tiesioginis tvirtinimas, maks. 8 mm Ø; 6 mm apkaba

• Įrankių keitimas: 15 padėčių su ilgio jutikliu, tiesioginis prispaudimas

• Mašinos konstrukcija: Konstrukcija: portalinė konstrukcija su dvigubos atramos pavaromis; tvirtas polimerbetonis ant plieninio rėmo; tikslios kreipiančiosios

• Stalas: Koordinatinis stalas (be išpjovos)

• Važiuoklės: X 1020 mm, Y 800 mm, Z 240 mm; atstumas tarp vartų 200 mm

• Pavaros: Skaitmeninės servo pavaros; rutulinis sraigtas kiekvienai ašiai

• Pastūmos greitis: iki 20 m/min.

• Valdymas: DATRON 3D-CNC valdymas V9; LCD / valdymo kompiuteris su klaviatūra ir 19 colių monitoriumi (integruotas CD įrenginys)

• Aušinimas ir tepimas: DATRON aušinimo purškimo sistema; H-K GK tipo suklio aušintuvas; SF suklio greičio parinktis

Papildoma įranga

• Zondai / jutikliai:

  • XYZ jutiklis (su pasukama svirtimi, darbinėmis medžiagomis, tvirtinimu), funkcija: visiškas programinės įrangos valdymas

  • Z ašies TP-D jutiklis

  • Z ašies aukščio jutiklis

• Prispaudimo technologija:

  • Vakuuminio modulio prispaudimo plokštė 650 x 450 x 40 mm, 3 jungtys (apie 27 kg); priedai: VakuCard, VakuCardMatt

  • T formos lizdo modulio prispaudimo plokštė 460 x 250 x 83 mm (vardinė 250 x 460 x 80), su fiksuotais žandikauliais, 2 eilės, 450 B tipo; įskaitant centravimo įvorę ir sandariklį; priedai: trumpojo ėjimo prispaudimo elementai

  • Pneumohidraulinis trumpojo ėjimo prispaudimo elementas, KSE-PH tipas (130 x 110 x 65 mm, 1,6 kg; darbinis slėgis 1-8 barai; eiga 7 mm; prispaudimo jėga iki 3 200 N); įskaitant suspausto oro žarną; priedas: fiksuotas prispaudimo žandikaulis

• Vakuuminė sistema:

  • Vakuuminis skirstytuvas V V-3 su uždaromaisiais vožtuvais (įskaitant papildomą uždaromąjį vožtuvą su ventiliacija), vakuumo matuokliu, sienine jungtimi, žarnomis ir visa montavimo įranga

  • VP-B-1 tipo vakuuminis siurblys, rotacinė mentė, tepimas alyvos karteryje; siurbimo našumas 100 m³/h; ribinis slėgis 20 mbar; variklis 3,0 kW; 3 x 400 V; garso slėgio lygis 67 dB(A); matmenys 748 x 433 x 310 mm; svoris 70 kg; alyvos talpa 2 l; įskaitant trifazį kontaktorių, rotacinį vožtuvą, diferencinio slėgio jungiklį, vakuumo rezervuarą, variklio apsaugos jungiklį, alyvos stebėseną, įsiurbimo filtrą ir trifazį kontaktorių

  • Galimybė užspausti iki 1 000 x 1 500 mm dydžio paviršių
