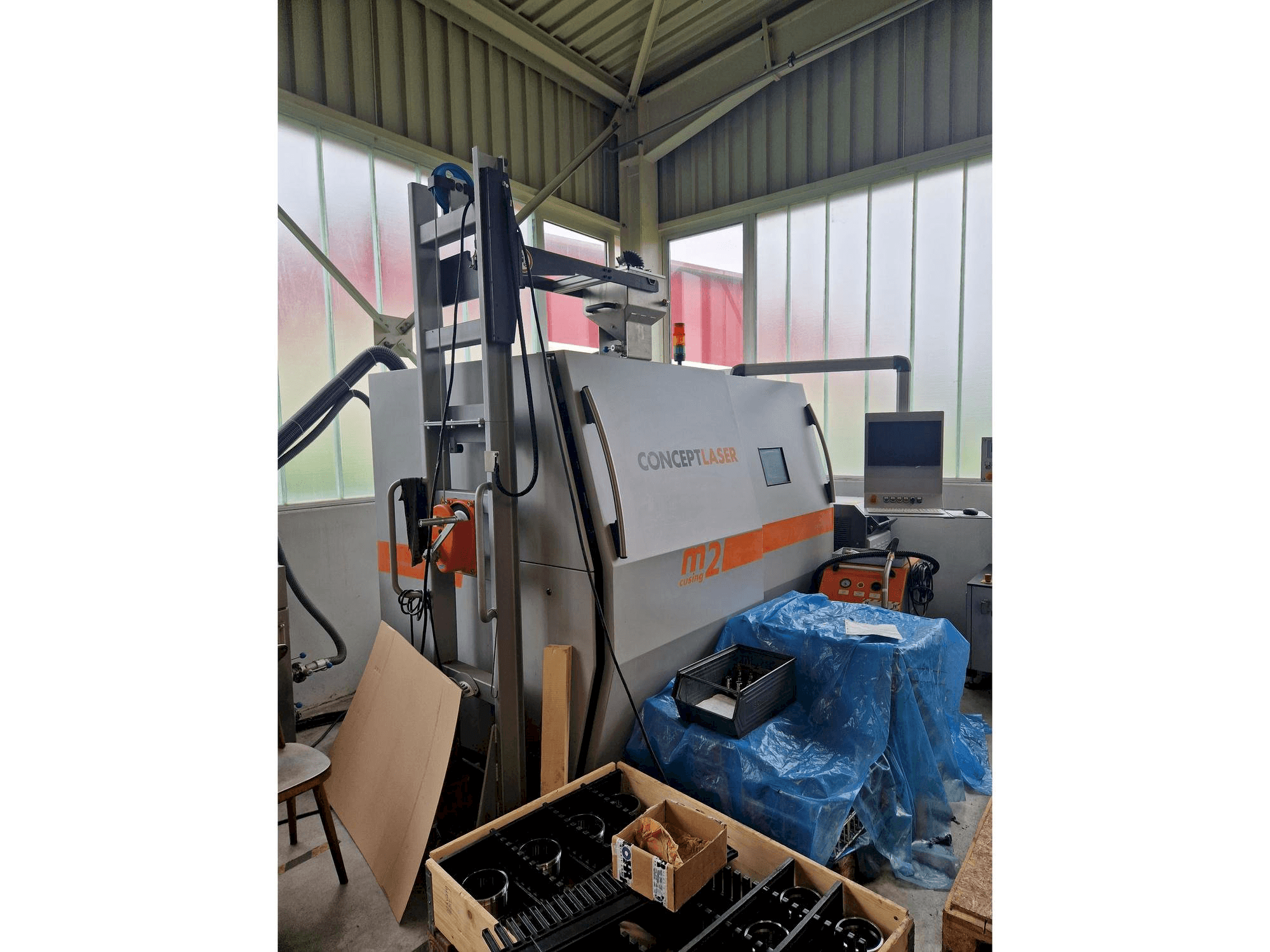

CONCEPT LASER - Laser M2 cusingDE-3DP-CON-2015-00001

Mašinos privalumai

Techniniai mašinos privalumai

• Ekspozicijos laukas: 90x90 mm

• Įrengimo aukštis: 100 mm

• Bangos ilgis: 1070 mm

• Našumas: 200-400 W

Svoris:

Bendras svoris: apie 2,240 kg

Mašina M2 cusing: apie 2 000 kg

Lazerinė sistema: apie 170 kg

Ištraukimo ir filtravimo įrenginys: apie 70 kg

Matmenys (mm):

Visa sistema: apie 5 900 (ilgis) × 4 200 (plotis) × 3 009 (aukštis)

Mašina M2 cusing: maždaug 2 440 (D) × 1 630 (Š) × 2 354 (V)

Lazerinė sistema: maždaug 610 (D) × 1 200 (Š) × 1 120 (V)

Ištraukimo ir filtravimo įrenginys: maždaug 550 (D) × 550 (Š) × 1 450 (V)

Standartinė versija:

Statymo kameros matmenys: 250 × 250 × 280 mm (D × Š × V)

Dozavimo kameros matmenys: 250 × 250 × 280 mm (D × Š × V)

Statybos kameros tūris: apie 18 dm³

Dozavimo kameros tūris: apie 18 dm³

Pastato aukštis: 280 mm plius statybinės plokštės storis

Ekspozicijos plotas: 245 × 245 mm

Statybinės kameros sumažinimas (100 mm):

Statybinės kameros matmenys: 100 × 100 × 100 mm

Dozavimo kameros matmenys: 100 × 100 × 100 mm

Statybinės kameros tūris: apie 1 dm³

Dozavimo kameros tūris: apie 1 dm³

Pastato aukštis: 100 mm plius statybinės plokštės storis

Ekspozicijos plotas: 90 × 90 mm

Statinio ploto sumažėjimas (80 mm):

Statybinės kameros matmenys: 80 × 80 × 100 mm

Dozavimo kameros matmenys: 80 × 80 × 100 mm

Statybinės kameros tūris: apie 0,64 dm³

Dozavimo kameros tūris: apie 0,64 dm³

Statinio aukštis: 100 mm plius statybinės plokštės storis

Ekspozicijos plotas: 70 × 70 mm

Statinio ploto sumažėjimas (50 mm):

Statymo kameros matmenys: 50 × 50 × 100 mm

Dozavimo kameros matmenys: 50 × 50 × 100 mm

Statybinės kameros tūris: apie 0,25 dm³

Dozavimo kameros tūris: apie 0,25 dm³

Statinio aukštis: 100 mm plius statybinės plokštės storis

Ekspozicijos plotas: 40 × 40 mm Dozavimo kameros išplėtimas

Statybinės kameros matmenys: 250 × 250 × 280 mm (D × Š × V)

Dozavimo kameros matmenys: 250 × 250 × 480 mm (D × Š × V)

Statybinės kameros tūris: apie 18 dm³

Dozavimo kameros tūris: apie 30 dm³

Pastato aukštis: 280 mm plius statybinės plokštės storis

Ekspozicijos plotas: 245 × 245 mm

Elektros jungtys:

Maitinimo jungtis: MAITINIMO ŠALTINIS: 3/N/PE AC 400 V, 32 A

Maksimalus suvartojamos galios kiekis: 7,4 kW

Tinklo jungtis: Tinklo jungtis: Ethernet 100 MB/s, mašinos jungtis: RJ45 lizdas

Suslėgto oro jungtis:

Dujų slėgis: 6-10 barų

Kokybė: DIN ISO 8573-1 1.6.1 klasė

Didžiausias srautas: 100 l/min.

Inertinių dujų (argono) jungtis:

Dujų slėgis: 5 bar

Grynumas: ≥ 3,0

Inertinių dujų (azoto) jungtis:

Dujų slėgis: 5 bar

Grynumas: ≥ 2,5

Eksploataciniai duomenys

Gamybos greitis: nuo 2 cm³/h iki 20 cm³/h (priklauso nuo medžiagos)

Nuskaitymo greitis: maks. 7 m/s

LaserCUSING® sluoksnio storis: 20 µm - 50 µm

Apsauginių dujų sąnaudos: apie 2 m³/h

Lazerinė sistema

Lazerio tipas: Šviesolaidinis lazeris 200F arba 400F

Apsaugos klasė: Lazerio apsaugos klasė: 4

Galia: maks. 200 W 400 W (CW veikimas)

Bangos ilgis: 1 070 nm (infraraudonieji spinduliai)

Lazerio spindulio skersmuo: 50 µm

Aplinkos sąlygos

Laikymo ir transportavimo temperatūra: nuo -20 iki 35 °C

Darbinė temperatūra: 15-35 °C (59-95 °F)

Temperatūros pokytis: maks. 2 °C/h (2 °F/h)

Santykinė drėgmė: maks. 80 % (be kondensato)

Įrengimo aukštis: maks. 2 000 m virš jūros lygio

Pridedami priedai:

Sietas ir kratytuvas, azoto generatorius, buferinė talpykla, drėgnas dulkių siurblys milteliams, filtravimo sistema, 5 slėgio plokštės
