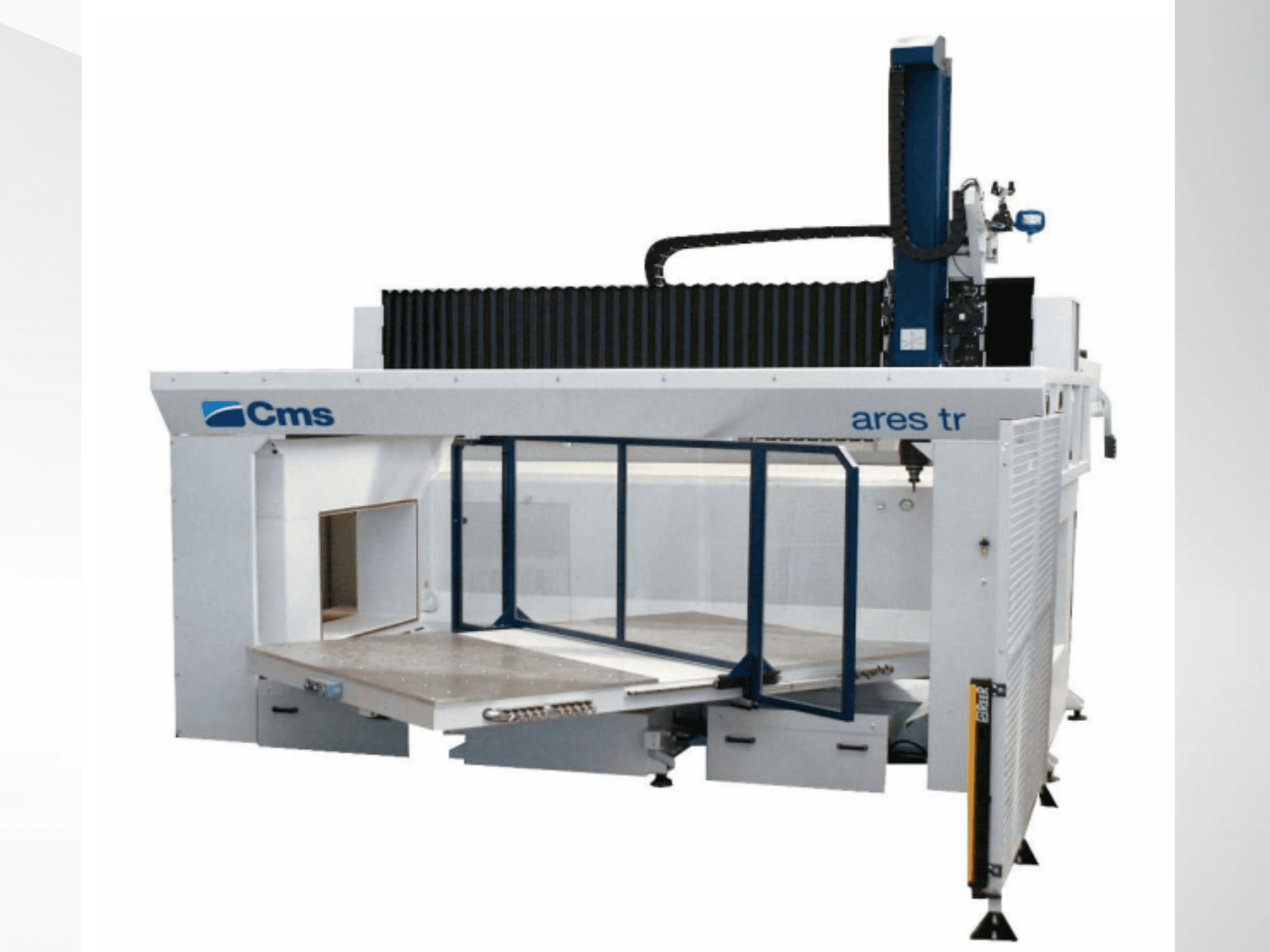

CMS - ARES-3618-TR-PX5-Z1200US-MIL-CMS-2022-00001

Papildoma informacija

• Ašys: 5

• Tipas: 5 ašių greitaeigis portalinis apdirbimo centras

• Struktūra: 1: Visos 5 ašys interpoliuotos.

• Valdiklis: FANUC 31i-B5

• Features: Dvigubos kontrolės apsauga, greitaeigis sklandus TCP, 3D pjovimo kompensavimas, spiralinė interpoliacija, pakreipta darbinė plokštuma, mastelio keitimas ir t. t.

• Kompiuteris: HP pramoninis kompiuteris, "Windows 7" (32 bitų), 2 GB RAM, 250 GB HDD

• Suklio galia: 15 kW (S1) / 19 kW (S6-40%)

• Didžiausias greitis: 24 000 aps/min.

• Sukimo momentas: 12,1 Nm (S1) / 15,4 Nm (S6)

• Aušinimas: Aušinimas: skystis (uždaras kontūras)

• Įrankių sąsaja: HSK 63F

• Guoliai: Keraminiai (priekiniai ir galiniai)

• Greita eiga: 80 m/min (X, Y) / 70 m/min (Z)

• Pagreitis: 3 m/s²

• Tikslumas (VDI-DGQ 3441):

• X: ±0,055 mm | Pakartojamumas ±0,027 mm

• Y: ±0,040 mm | Pakartojamumas ±0,020 mm

• Z: ±0,080 mm | Pakartojamumas ±0,040 mm

• Įrankių žurnalas:

• Tipas: 8 stočių automatinis įrankių keitiklis

• Įrankių svoris: 3 kg (iš viso ne daugiau kaip 20 kg)

• Didžiausias įrankio skersmuo: 200 mm

• Didžiausias įrankio ilgis: 265 mm (gale) / 165 mm (priekyje)

• Pasukamas stalas: Dviejų stalų NC valdoma platforma (sukimosi trukmė ~7 s)

• Stalo dydis: 2 × (2400 × 1115 mm)

• Vakuuminiai stalai: 2 × (1900 × 1100 mm), aliuminis, 28 mm storio

• Vakuuminė sistema: 2 × sausieji rotaciniai siurbliai, po 100 m³/h, 3 kW kiekvienam siurbliui, 10 jungčių vienam kolektoriui, iš viso 2 kolektoriai

• Minimalus tepimo įrenginys: Alyvos rūkas su 3 l talpos rezervuaru

• Išlyginimo sistema: RENISHAW TS27R + kalibruotas strypas

• Dejonizuoto oro pūstuvas statiniam krūviui šalinti

• Silfonų apsauga: X/Y silfonai + Z dvigubi grandikliai

• Elektros spinta: IP54, su oro kondicionieriumi

• Suslėgto oro sistema: 6 bar (90 PSI)

• Mašinos spalvos: RAL 7035 (šviesiai pilka) ir RAL 7037 (dulkių pilka)

• Maitinimo poreikis:

• Įtampa: 480 V ±5 %, 3 fazės, 60 Hz (pridedamas UL transformatorius)

• Įrengtoji galia: apie 50 kW

• Pridedami priedai:

• Komplektavimas: 8 × HSK 63F įrankių laikikliai

• 8 × ETS 32/40 griebtuvai

• Įrankių išankstinio nustatymo įtaisas

• Standartiniai veržliarakčiai ir raktai

• CD vadovai (mašinos ir valdymo)
