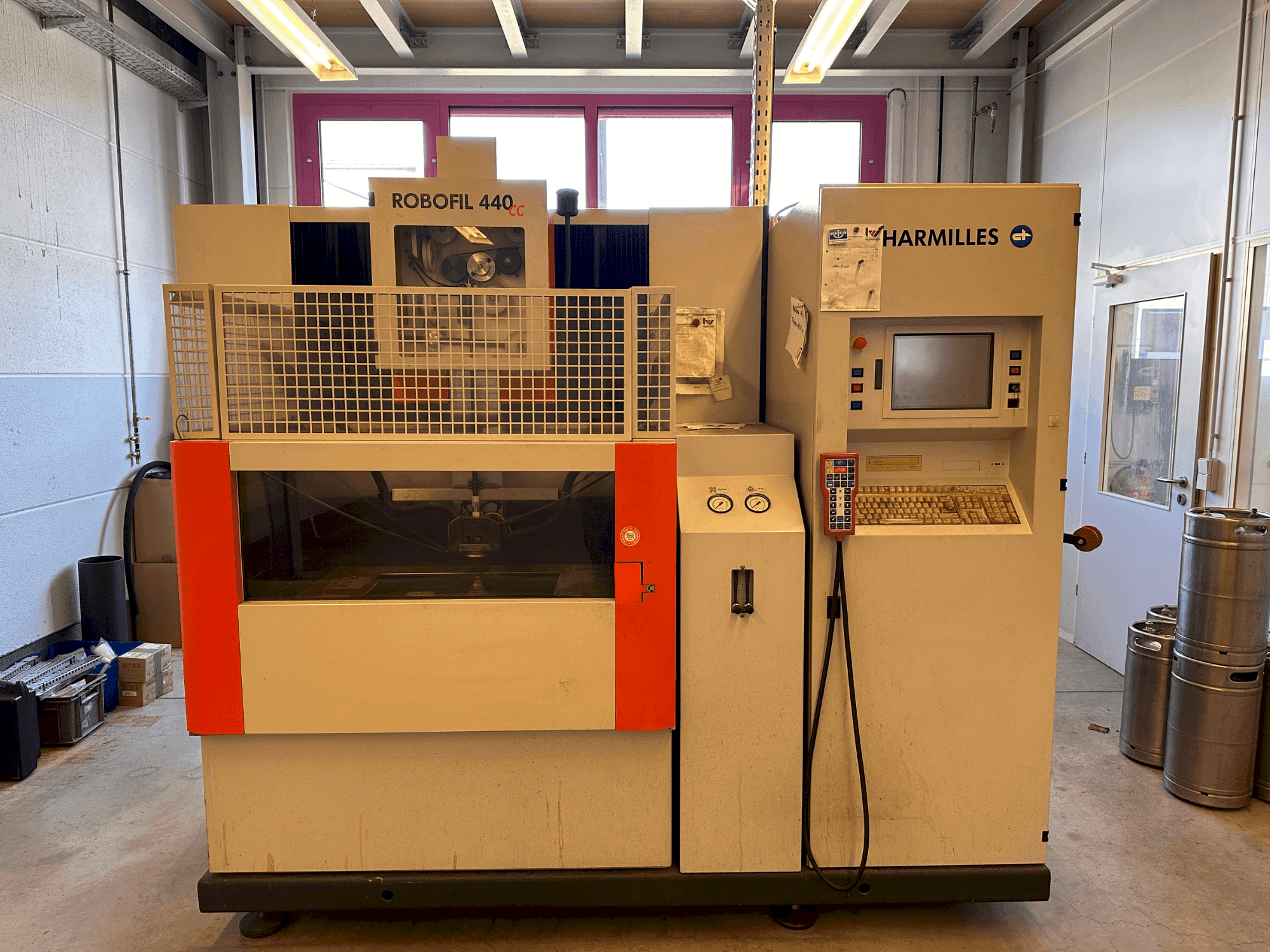

CHARMILLES - Robofil 440 CCDE-EDM-CHA-2007-00001
Ar turite daugiau klausimų? Susisiekite su mumis!

Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

Šis 3 ašių „CHARMILLES Robofil 440 CC“ staklės buvo pagamintos 2007 m. ir pasižymi tvirta konstrukcija, o bendras sistemos svoris, užpildžius dielektriku, siekia 4450 kg. Jos gali apdoroti ruošinius, sveriančius iki 1500 kg, o maksimalūs matmenys – 1200 x 700 x 400 mm. Šios staklės idealiai tinka tiksliems vieliniams EDM procesams ir turi išsamią valdymo sistemą su 12 colių TFT ekranu. Jei ieškote aukštos kokybės EDM galimybių, apsvarstykite mūsų parduodamą „CHARMILLES Robofil 440 CC“ staklę. Norėdami gauti daugiau informacijos, susisiekite su mumis.
Apžvalga
- prekės ženklas: CHARMILLES
- metai: 2007
- MODELIS: Robofil 440 CC
- naudojimo tipas: EDM
- vietovė: Vokietija
- mašinos tipas: Vielos EDM staklės
- prieinamumas: Iš karto
Techninė informacija - CHARMILLES Robofil 440 CC
Bendri duomenys
- Matavimų plotis: 2810 mm
- Matavimų gylis: 2600 mm
- Matavimų aukštis: 2080 mm
- Mašinos svoris: 4450 kg
Pagrindinė pavara
- Ašių skaičius: 3
Judėjimas
- X AŠIS Judėjimas: 550 mm
- Y AŠIS Judėjimas: 350 mm
- Z AŠIS Judėjimas: 400 mm
Ruošinys
- X ruošinys: 1200 mm
- Y ruošinys: 400 mm
- Z ruošinys: 700 mm
- Ruošinio svoris: 1500 kg
Įliejimo mazgas
- Čiurkšlinis presavimas: 2/4/8/13 bar
Papildoma informacija
- Techninės mašinos privalumai:
- - Bendras dielektrinis tūris: 1200 l
- - Min. /maks. Dielektriko storis: 0/435 mm
- - Standartiniai vielos kreiptuvai: 0,25 mm
- - Trifazė įėjimo įtampa: 400 v
- - Maitinimo tinklo dažnis (2 versijos): 50 arba 60 hz
- - Galios koeficientas: 0,8
- - Bendra įrengta galia: 10 kva
- - Leidžiami svyravimai: ±10%
- - Leidžiami mikropertraukimai: 4 ms
- - Suslėgto oro tiekimas: 6–7 barai
- - Valdiklis Skaitmeninis valdymas TFT 12"/ Visos sistemos matmenys (P x G x A) mm 2600x2810x2240/ Bendras sistemos svoris be dielektriko kg 3300/ Bendras sistemos svoris su dielektriku kg 4450/ Darbinis plotas/ Maks. ruošinio matmenys mm 1200x700x400 Maks. ruošinio svoris kg 1500/ Min./maks. dielektriko storis mm 0/200/ Suslėgto oro tiekimas/ Slėgis bar 6…7 bar/ Minimalus srautas l/min 150/ Ašys/ Eiga X, Y, Z mm 550x350x400/ Eiga U, V mm 550/350/ Kūgio kampas / aukštis °/mm ±30/400/ Matavimo skiriamoji geba X, Y, U, V, Z µm 0,05/ Ašių judėjimo greitis mm/min 0…3000/ Ašių X, Y, U, V, Z apsauga nuo susidūrimų/ Dielektrikas / Tipas Dejonizuotas vanduo / Bendras dielektrinis tūris L 1200 / Filtro kasetės 4 / Dejonizacijos buteliai 1 / Bendras dejonizacijos dervos tūris L 20 / Elektrodas / Viela / Standartiniai vielos kreiptuvai mm Φ 0,25 / Programuojama vielos tempimo jėga daN 0,3…2,5 / Programuojamas vielos išvyniojimo greitis m/min 0,5…15 / Automatinis vielos įvėrimas mm Φ 0,1/0,2/0,25/0,3 / Automatinis vielos pervyniojimas mm Φ 0,2/0,25/0,3 / Minimalus išankstinės skylės skersmuo automatiniam sriegimui / mm Φ 0,8 / Maksimalus automatinio sriegimo aukštis su 0,25 mm viela / mm 220 / Leistinas vielos ričių svoris ir tipai kg pagal DIN standartus: 1,6 (K100) – 8 (K160) / pagal JIS standartus: 3 (P3) – 5 (P5) / Elektros spintelė / Trifazė įėjimo įtampa V 400/ Elektros tinklo dažnis (2 versijos) Hz 50 arba 60/ Leidžiami svyravimai ±10 %/ Bendra instaliuota galia: 10 kVA/ Leidžiami mikropertraukimai ms: 13,5 A/ Galios koeficientas: 0,8/ Ekranas: 12 colių TFT/ Galimos standartinės kalbos: prancūzų, anglų, vokiečių, italų, ispanų/ Vartotojo atminties talpa: 6 GB/ Operacinė sistema: „Windows XP SP2“/ CD-ROM/ Ethernet prievadas, USB/ Lygiagretusis prievadas/ Nuotolinio valdymo pultas/ Raidė-skaitmeninė klaviatūra: PC/ Leidžiamos aplinkos sąlygos/ Temperatūra optimaliam tikslumui: 20 ± 1 °C/ Temperatūra optimaliam įrangos veikimui: 15…30 °C/ Leistinas santykinis drėgnumas: 40…80 %/ Maksimalus mašinos triukšmo lygis: 76 dB(A)/ Terminio stabilizavimo laikas: 3 val./ Elektros įrangos apsaugos klasė: IP 43
Mašinos privalumai
Papildoma informacija
*Nurodyti duomenys gali skirtis nuo faktinių verčių, tai turėtų patvirtinti prekybos atstovas.
