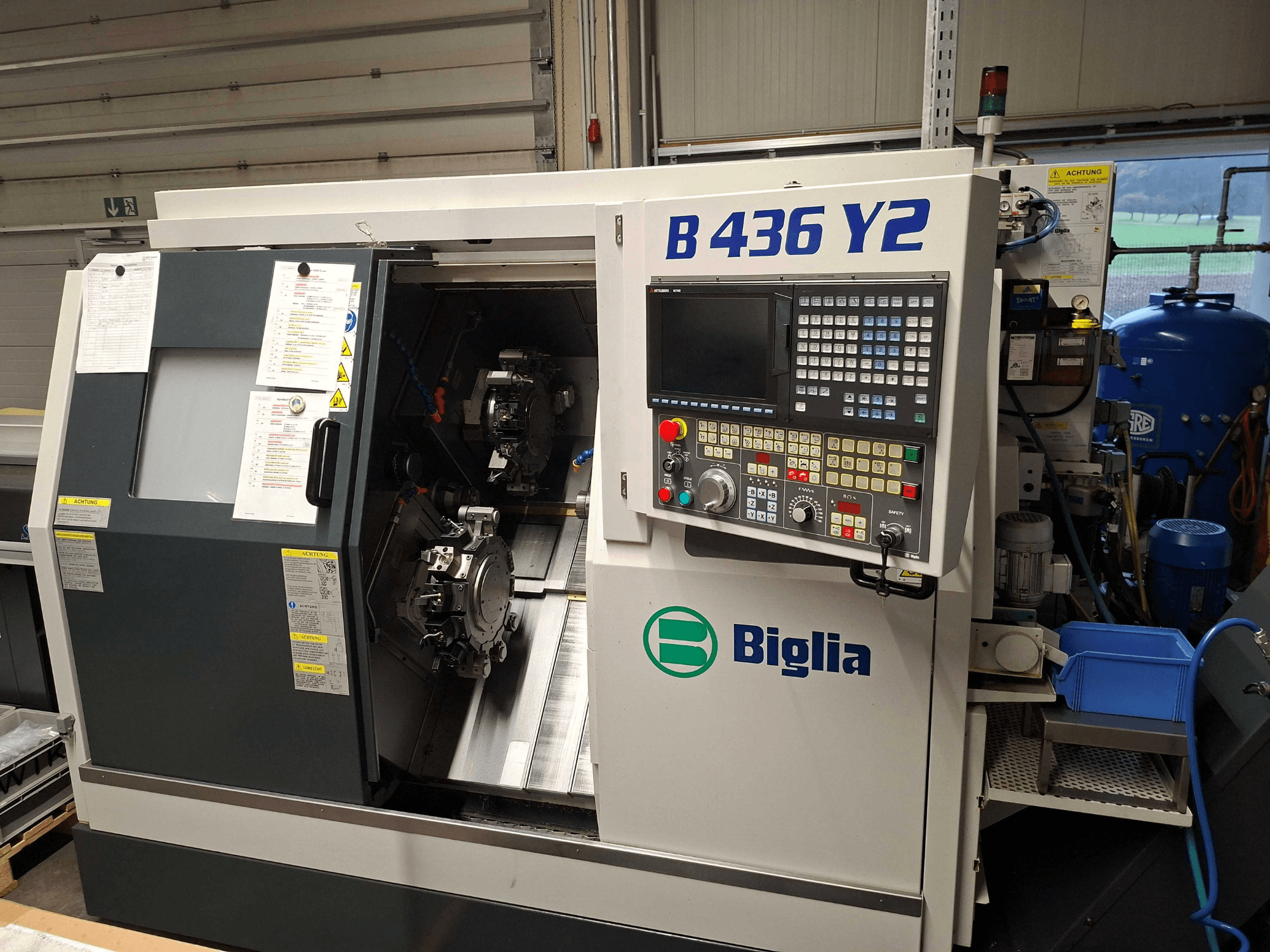

Biglia - B.436-Y2 AT-TUR-BIG-2016-00001

• Didžiausias strypo skersmuo: 36 mm

• Nukreipimo vamzdis: 37,5 mm

• Suklio nosis: 115 mm

• Traukos vamzdis: 46 mm

• Nuolatinė variklio galia: 7,5 kW

• Nepertraukiama galia nuo: 1700 aps/min.

• Didžiausias sukimo momentas: 62 Nm

• Cilindro traukos plotas: Cilindro plotas: 75 cm²

• Cilindro eiga (maks.) prispaudžiant: 26 mm

• Išilginis slydimas (Z1 ašis)

  • Didžiausia eiga: Max. ilgis: 300 mm

  • Rutulinio sraigto skersmuo / žingsnis: 25/10 mm

  • Didžiausia greita eiga: 30 m/min

• Kryžminis slankiklis (X1 ašis)

  • Didžiausia eiga: 85 mm

  • Rutulinio sraigto skersmuo / žingsnis: 25/5 mm

  • Didžiausia greita eiga: 15 m/min

• Vertikalus slydimas (Y1 ašis)

  • Didžiausia eiga: (+25/-25) mm: 50 (+25/-25) mm

  • Rutulinio sraigto skersmuo / žingsnis: 25/5 mm

  • Didžiausia greita eiga: 15 m/min

• Išilginis slydimas (Z2 ašis)

  • Didžiausia eiga: Max. ilgis: 300 mm

  • Rutulinio sraigto skersmuo / žingsnis: 25/10 mm

  • Didžiausia greita eiga: 30 m/min

• Kryžminis slydimas (X2 ašis)

  • Didžiausia eiga: 85 mm

  • Rutulinio sraigto skersmuo / žingsnis: 25/5 mm

  • Didžiausia greita eiga: 15 m/min

• Vertikalus slydimas (Y2 ašis)

  • Didžiausia eiga: (+25/-25) mm: 50 (+25/-25) mm

  • Rutulinio sraigto skersmuo / žingsnis: 25/5 mm

  • Didžiausia greita eiga: 15 m/min

• Prijungta apkrova: 11 kW / 40 kVA / 70 A / 3 x 400 V

• Darbinis slėgis: 4,8-6,9 bar

• Didžiausios oro sąnaudos (tiekimas): 0,10 m³/min (orientacinė vertė)

• Pėdsako plotas (su drožlių transporteriu) D x D apytiksliai: 3682 x 1430 mm

• Bendrasis aukštis (maks.): 1900 mm

Papildoma įranga

• Aukšto tikslumo ištekinimo strypų laikiklis Ø25 mm su vidiniu aušinimo skysčiu (Oesterle)

• Precizinė reduktoriaus įvorė D=25/16 (Oesterle)

• Precizinė reduktoriaus įvorė D=25/12 (Oesterle)

• Tikslioji reduktoriaus įvorė D=25/06 (Oesterle)

• Griebtuvinis griebtuvas ER20, kotas D=25 mm (Oesterle)

• Tikslusis dalijimo laikiklis dalijimo įrankiui SH26 mm, kairysis, aukštis 70 mm

• Radialinio gręžimo ir frezavimo galvutė ER20 su vidiniu aušinimo skysčiu, 1:1, 6000 aps/min (MT)

• Radialinio gręžimo ir frezavimo galvutė ER20 su vidiniu aušinimo skysčiu, 1:2, 12 000 aps/min (MT)

• Išorinis tekinimo įrankių laikiklis, 1-oji pusė 16x16 / 0088-00004 (Oesterle)

• Kampinis išorinių tekinimo įrankių laikiklis, 2-oji pusė 16x16 / 0088-00006 (Oesterle)

• Aukšto slėgio 40 barų siurblys su keičiama filtro kasete

• Aušinimo pistoletas su atskiru siurbliu

• Įvorės griebtuvas

Staklės veikė su aušinimo tepalu! Prekės ženklas: Castrol Tipas: Hysol MB 50

Pagrindinio ir priešpriešinio veleno įtempimas yra hidraulinis ir reguliuojamas slėgiu! Ant priešpriešinio suklio sumontuotas spaustuvo griebtuvas su eigos apribojimu! Įrankių išankstinis nustatymas yra matavimo zondas, kuris naudojamas tik įrankiams matuoti! Jis taip pat veikia tinkamai! Aušinimo tepalo slėgis yra 7 barai, jį M kodu galima padidinti iki 40 barų! Ruošinių nuėmimas yra nuolat įmontuotas staklėse ir gali būti laisvai programuojamas! Į komplektą įeina strypų įkrovimo žurnalas! Pagal naudojimo instrukciją strypų krautuvu galima krauti 1500 mm
