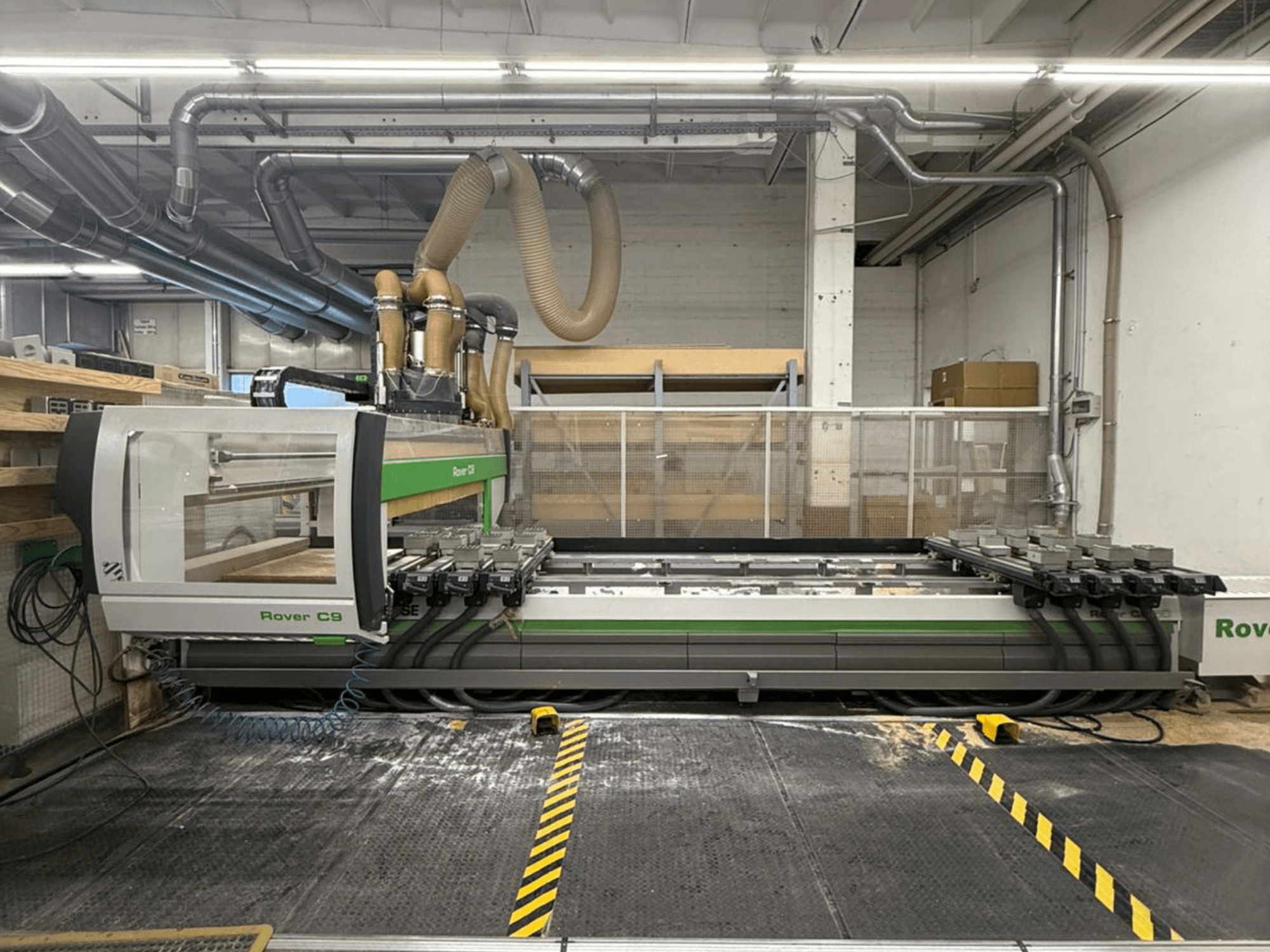

BIESSE - ROVER C9.50DE-CNC-BIE-2007-00002

Darbo stalas ir tvirtinimas

• 8 ATS plokščių laikikliai (L = 1525 mm) ir 24 šliaužikliai

• Automatinis plokštelių laikiklių ir slankmačių padėties nustatymas (EPS X-Y)

• Pneumatinė fiksavimo sistema, padalinta į 2 darbo sritis X

• 8 galiniai atskaitos ribotuvai, eiga 115 mm

• 8 atramos, eiga 140 mm, išdėstytos 1175 mm atstumu (L = 1280 / 1525 / 1800 mm)

• 8 ribotuvai, eiga 140 mm, išdėstyti ties 770 mm (L = 1280 / 1525 / 1800 mm)

• 4 šoniniai ribotuvai, eiga 140 mm (2 kairieji + 2 dešinieji), su pneumatine sistema

• 4 nuimami centriniai ribotuvai, eiga 140 mm (2 kairieji + 2 dešinieji), su pneumatine sistema

• Jutiklis nuleistiems ribotuvams aptikti

• Pneumatinė strypų laikiklių kėlimo sistema

• 6 kėlimo strypų laikikliai lengvam pakrovimui (H = 74 mm moduliai)

Vakuuminis

• Vakuuminė sistema 250 m3/h siurbliui

• 250 m3/h rotorinis mentelinis vakuuminis siurblys standartinei vakuuminei sistemai

Apdorojimo įrenginiai ir konfigūracija

• Sudėtis C3-A1:

  • Įrenginys drožlių deflektoriams su pneumatiniais arba indukciniais jutikliais montuoti ant 5 ašių apdirbimo įrenginio

  • Flanšas, skirtas įrenginiams montuoti ant darbo įrenginio su 5 interpoliacinėmis ašimis (įrenginius galima naudoti tik tada, kai elektrinis suklys yra vertikalus)

• C3-P2 sudėtis:

  • Papildomas Z šliaužiklis galiniams darbo blokams, valdomas nepriklausoma Z ašimi

  • BH 42 L gręžimo galvutė

  • Grandininis įrankių keitiklis su 22 padėtimis (180 mm atstumas tarp centrų)

  • Geležinis drožlių nukreipimo griebtuvas su pneumatiniu arba indukciniu jutikliu, įrengtas grandininiame įrankių keitiklyje

  • RH drožlių nuėmėjas su indukciniu jutikliu standartiniam elektriniam sukliui arba 15 kW 5 ašių elektriniam sukliui (reikia drožlių nuėmėjo įtaiso; naudojant 5 ašių elektrinį suklį, reikia montavimo mazgų flanšo; naudojant standartinį elektrinį suklį, reikia C ašies)

Sistemos

• Automatinė tepimo sistema

• Valdymo blokas su 5 interpoliacinėmis ašimis

Papildoma įranga

• Konvejerio juosta drožlėms ir atraižoms pašalinti (drožlių konvejeris)

• Skysčiu aušinamų sistemų aušinimo įrenginys (gali aušinti du elektrinius velenus arba vieną elektrinį veleną ir vieną skysčiu aušinamą gręžimo galvutę)

Pastaba: techniniai duomenys ir aprašymai paimti iš originalaus užsakymo patvirtinimo ir yra tik informacinio pobūdžio; jie nėra privalomi.
