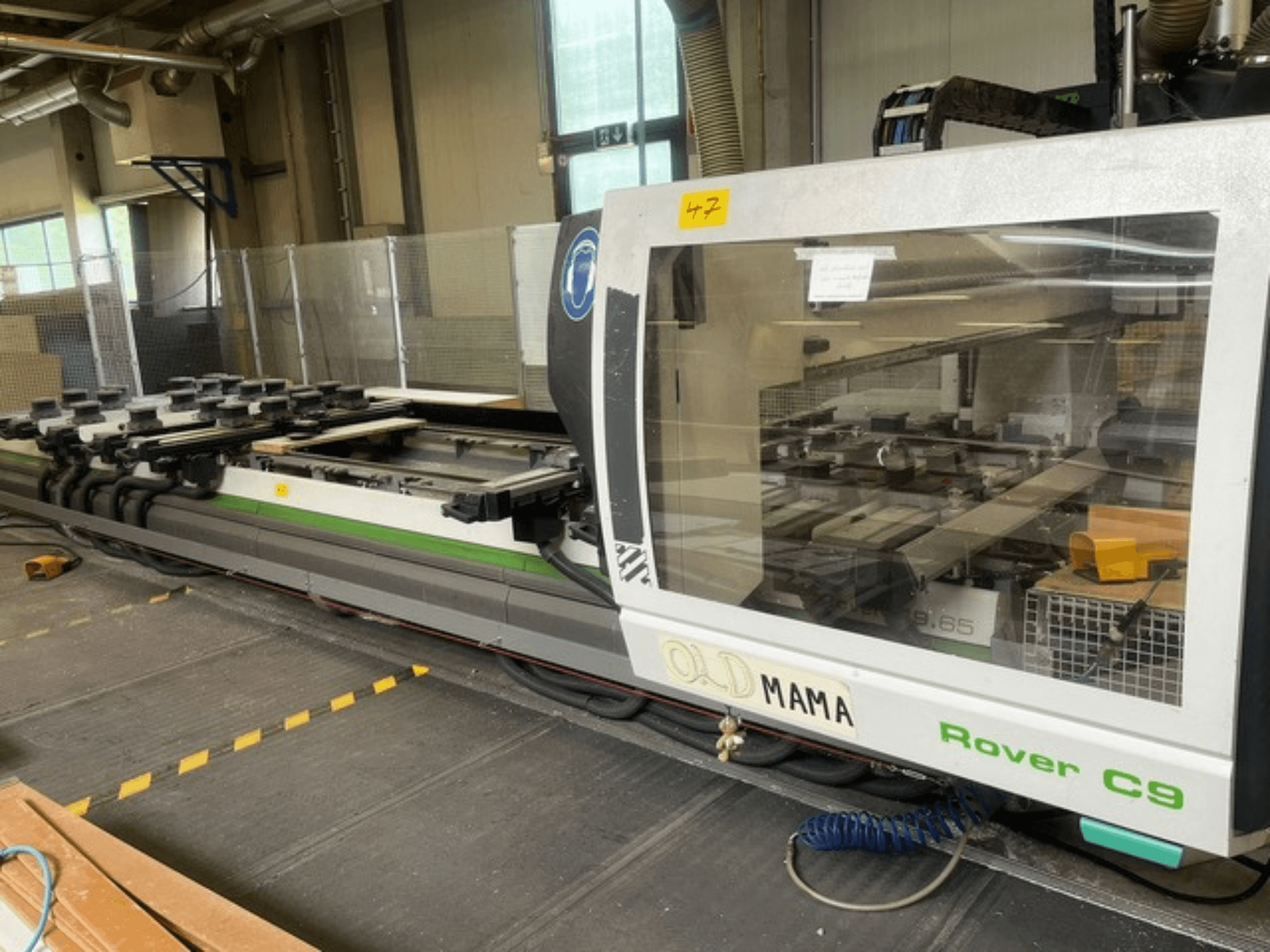

BIESSE - Rover C 9.65DE-CNC-BIE-2006-00001

• Pavaros sistema X ašis: krumpliaratinė pavara

• Pavaros sistema Y ašis: rutulinis sraigtas

• Pavaros sistema Z ašis: rutulinis sraigtas

• Kreipiančioji sistema: linijinės kreipiančiosios su recirkuliaciniais rutulinių guolių blokais

• Varikliai: bešepetėliniai varikliai su skaitmeninėmis pavaromis

• Programavimo formatai: DXF ir CID3

• Pagrindinio suklio tipas: Įrenginys: 5 interpoliacinių ašių apdirbimo įrenginys

• Suklio galia S1: 8 kW, esant 12 000 aps/min.

• Suklio galia S6: 9 kW, esant 12000 aps/min.

• Didžiausias suklio greitis: 22000 aps/min.

• Įrankių sąsaja: HSK F63

• C ašies sukimas: 360° nepertraukiamas

• C ašies greitis: 13,5 aps/min.

• B ašies sukimasis: ±100° (pozicionavimas) / ±98° (interpoliavimas)

• B ašies greitis: 13,5 aps./min.

• Z ašies pastūmos greitis: 30 m/min.

• Vakuuminė sistema: kelių zonų vakuumas su jungtimis iš abiejų pusių

• Vakuuminio siurblio našumas: 250 m³/h (50 Hz) / 300 m³/h (60 Hz)

• Darbo stalas: ATS sistema su modulinėmis atramomis

• Ruošinių atramų skaičius: 10

• Modulių laikiklių skaičius: 40

• Modulio dydis: 132 x 132 x H41,5 mm

• Vakuuminio modulio dydis: 132 x 146 x H74 mm / 132 x 54 x H74 mm

• Bendras modulio aukštis: 115,5 mm

• Prispaudimo sistema: vakuuminė ir pneumatinė (galima pasirinkti "Uniclamp")

• Prispaudimo jėga "Uniclamp": 220 kg esant 7 barams

• Mažiausias ruošinio ilgis (Uniclamp): 140 mm Minimalus galinis ilgis: 140 mm

• Gręžimo įrenginys: BH 42 L

• Vertikalaus gręžimo verpstės: 29

• Horizontaliojo gręžimo velenai: 6 (dviguba galia)

• Griovelių pjovimo pjūklo skersmuo: 120 mm

• Gręžimo velenų greitis: iki 6000 aps/min.

• Įrankių keitiklis: grandininis

• Įrankių keitiklio talpa: 22 pozicijos

• Atstumas tarp įrankių: 180 mm

• Maksimalus įrankio skersmuo (pilna apkrova): 175 mm

• Maksimalus įrankio skersmuo (vienkartinis): 250 mm.

• Maksimalus įrankio ilgis: 268 mm

• Maksimalus įrankio svoris: 7,5 kg

• Bendras įrankio svoris: 100 kg

• Įrankių keitimo įtaisas: 1 padėtis

• Maksimalus įrankio svoris: 8 kg

• Elektros tiekimas: 1: 380/400/415 V 50/60 Hz

• Inverteris velenui: iki 14 kW

• Aušinimo sistema: skysčio aušinimo įrenginys elektroverpstėms (1600 W)

• Tepimo sistema: automatinis centralizuotas tepimas

• Saugos sistema: CE reikalavimus atitinkanti sistema: su apsauginiais kilimėliais, apsaugais ir avariniais stabdžiais

• Skiedrų pašalinimas: integruotas drožlių transporteris

2023 m. staklės gavo naują 5 ašių suklio galvutę HS552 A HD 0S2 + ES360 F63 9 kW
