AWEA - LP3016YFDK-MIL-AWE-2021-00001
Ar turite daugiau klausimų? Susisiekite su mumis!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

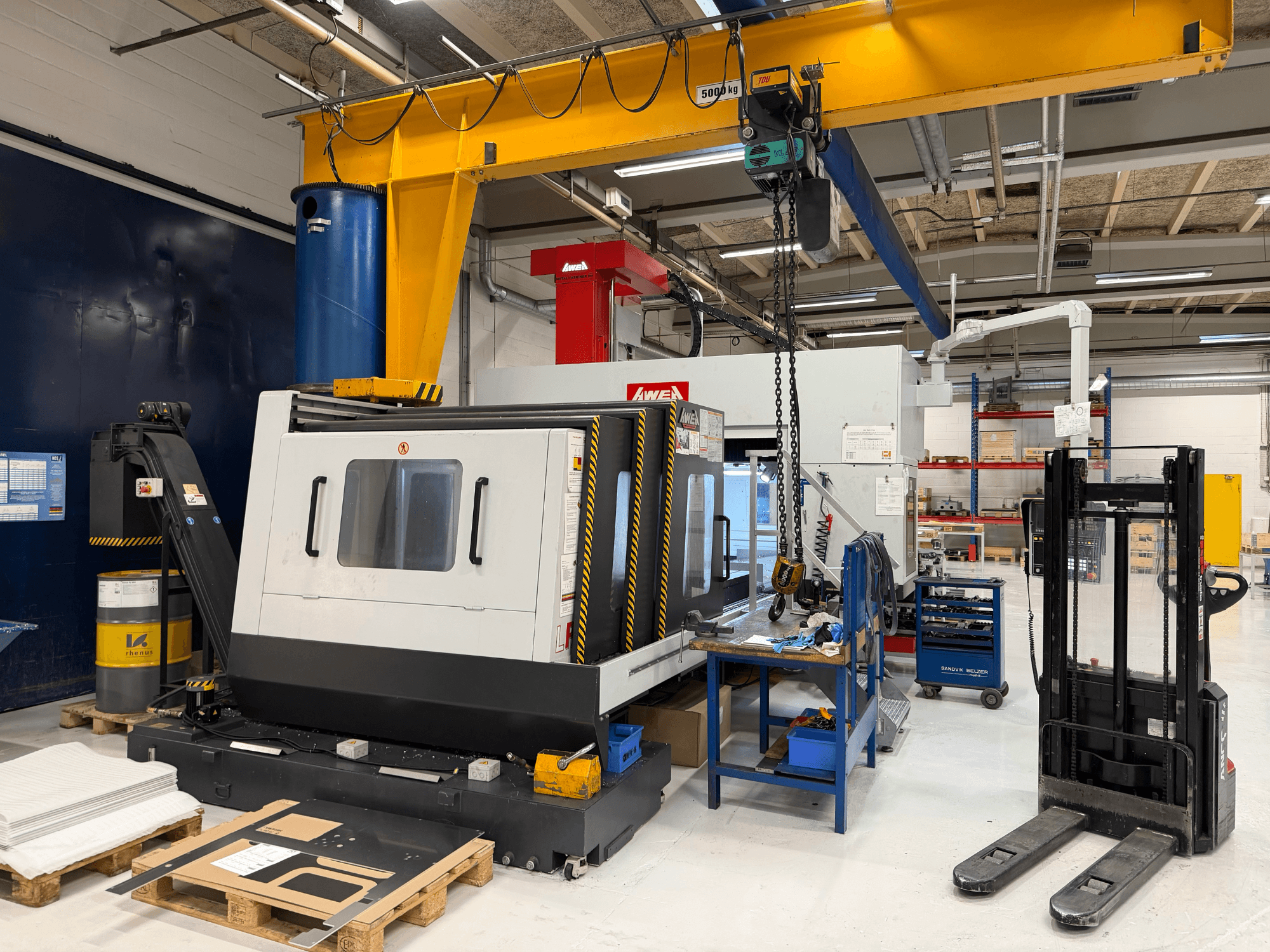

Šios 4 ašių portalinės frezavimo staklės AWEA LP3016YF buvo pagamintos 2021 m. Jos pasižymi dideliu 3216 x 1500 mm darbiniu plotu ir didžiausiu 10 000 kg ruošinio svoriu. Staklėse sumontuotas FANUC 31iM-F CNC valdymas, jose yra 32 padėčių įrankių keitiklis. Jei ieškote aukštos kokybės frezavimo galimybių, apsvarstykite mūsų parduodamas AWEA LP3016YF stakles. Susisiekite su mumis dėl išsamesnės informacijos.
Apžvalga
- prekės ženklas: AWEA
- metai: 2021
- MODELIS: LP3016YF
- naudojimo tipas: Frezavimas
- vietovė: Danija
- mašinos tipas: Portalinė Frezavimo Staklės
- valdymo bloko prekės ženklas: FANUC
Techninė informacija - AWEA LP3016YF
Valdymo blokas
- Valdymo ženklas: FANUC
- Valdymo modelis: 31iM-F CNC with 10.4" LCD
Matmenys
- Mašinos aukštis: 4100 mm
- Mašinos ilgis: 8700 mm
- Mašinos svoris: 29000 kg
- Mašinos plotis: 4660 mm
Judėjimas
- Ašių skaičius: 4
- X ašies eiga: 3000 mm
- Y ašies eiga: 1600 mm
- Z ašies eiga: 760 mm
Techninės specifikacijos
- Maks. įrankio svoris: 20 kg
- Veleno galia: 26 kW
- Veleno greitis: 8000 RPM
Papildoma informacija
Darbo stalas: 3216 x 1500 mm
Didžiausias ruošinio svoris: 10 000 kg
Atstumas nuo plokštumos iki verpstės nosies: 200-960 mm
Atstumas tarp kolonų: Atstumas tarp strypų: 2 300 mm
Suklio kūgis: SRAIGTAS: MAS BBT50
Greita eiga (X/Y/Z): 20 m/min (15 m/min)
Padavimas (X/Y/Z): 1-10 000 mm/min.
Įrankių keitiklis: Rankinio tipo, 32 padėtys
Didžiausias įrankio skersmuo: Ø127 mm
Maksimalus įrankio skersmuo su laisvomis gretimomis kišenėmis: Ø215 mm su visais įrankiais: Ø215 mm
Didžiausias įrankio ilgis: 400 mm
Papildoma įranga
Pilnas mašinos gaubtas su stogeliu (atitinka CE reikalavimus)
Aušinimas ir šilumos valdymas:
20 barų aukšto slėgio aušinimo skysčio sistema su filtrais
Mažo slėgio siurbliai (Grundfos/Walrus)
Suklio alyvos aušinimo sistema / alyvos aušintuvas
Aušinimo sistema, verpstės išmetimo sistema, šilumokaitis elektros spintelėje
Medienos drožlių tvarkymas:
Dvigubas sraigtinis drožlių transporteris išilgai stalo
Grandininis drožlių transporteris Y kryptimi, esantis viename gale
Zondavimas:
"Renishaw" 3D ruošinio zondavimo sistema
"Renishaw TS 27R" įrankių nustatymo zondas
Apšvietimas: Dvigubas LED mašinos apšvietimas ir LED taškinis apšvietimas
Įrankių paketas: 20 vnt. BBT50 įrankių laikiklių, įskaitant 32 vnt. priveržimo varžtų (per aušintuvą)
Maitinimas: 3x400V 50Hz CE transformatorius
Pagrindas / priedai: Plieninis mašinos batas
F parinktis (kampinė galvutė ir automatizavimas):
90° kampinė galvutė su automatine 5° indeksuojama C ašimi
Automatinis vertikaliosios galvutės keitimas; galvutė laikoma dėžėje mašinos portale
Atlenkiamos kampinės galvutės laikymas
ATC keitimas horizontalioje ir vertikalioje padėtyse
Didžiausios kampinės galvutės apsukos: 3 000 apsukų per minutę
Skersinės eigos patobulinimas: Y = 1 900 mm (su F parinktimi)
*Nurodyti duomenys gali skirtis nuo faktinių verčių, tai turėtų patvirtinti prekybos atstovas.
