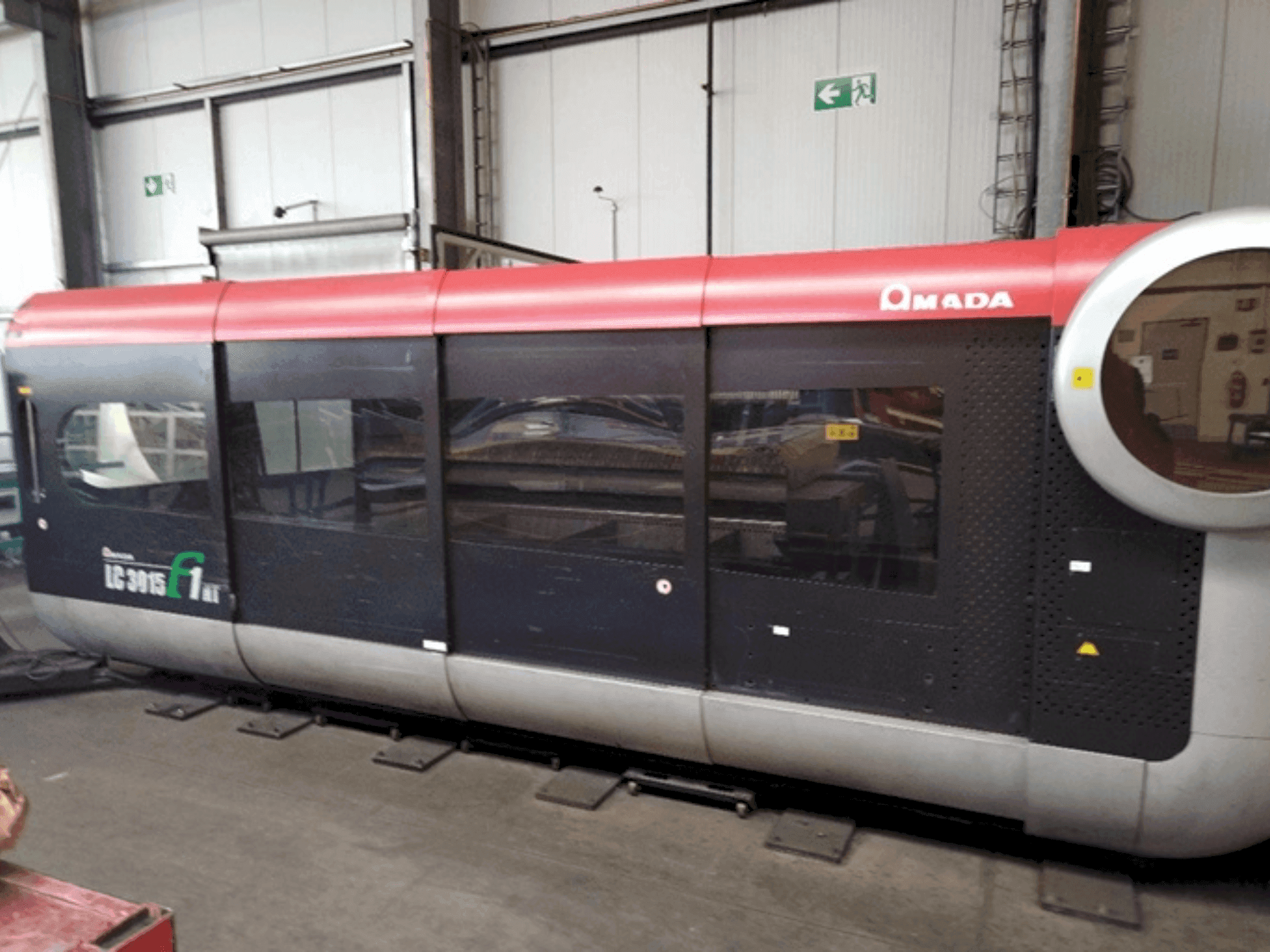

AMADA - LC 3015 F1 NTDE-CUT-AMA-2009-00001

Mašinos privalumai

Techninės mašinos privalumai

• Reikalinga galia: 98 kva
• Galingumas: 4 kw
• Lazerinis rezonatorius: af4000i-b
• Transformatorius: marx tg 516

Papildoma informacija

Mašina su transportavimo dėže (I x P x A): 7120 × 3150 × 2370 mm Svoris (su transportavimo dėže): 13 500 kg Lazerinis rezonatorius (I x P x A): 2460 × 1140 × 1965 mm Lazerinis rezonatorius: 1 300 kg Kombinuoto įrenginio svoris (I x P x A): 2332 × 1638 × 2201 mm Kombinuoto įrenginio svoris: Maždaug 1 750 kg Transformatorius (I x P x A): 950 × 800 × 950 mm Transformatoriaus svoris: 484 kg Padėklų keitiklis (I x P x A): 3868 × 2352 × 1010 mm Padėklų keitiklio svoris (be pakeliamų rutulinių atramų): 2 450 kg Padėklų keitiklio svoris (su pakeliamomis rutulinėmis atramomis [pasirinktinai]): 3 500 kg Elektros jungtys Bendra sistemos maitinimo jungtis: 400 V / 127 KVA Transformatoriaus maitinimo jungtis: 400 V / 89 kVA / 160 A Kombinuoto įrenginio maitinimo jungtis: 400 V / 38 kVA / 55A Lazerinio rezonatoriaus maitinimo jungtis: 200 V / 55 kVA Valdymo ir pavarų maitinimo jungtis: 200 V / 34 kVA Darbinė įtampa: 3 × 400 V (±10 %) / PE / 50 Hz Maksimali srovės sąnauda: 55 A Transformatoriaus vardinė galia: 89 kVA Transformatoriaus vardinė pirminė įtampa: 3 × 400 V (±10 %) Transformatoriaus vardinė antrinė įtampa: 3 × 200 V Transformatoriaus vardinė pirminė srovė: 132 A Transformatoriaus vardinė antrinė srovė: 257 A Suslėgto oro ir dujų poreikiai Bendras suslėgto oro poreikis (oras nenaudojamas kaip pjovimo dujos): 7 bar; 69,6 m³/h Bendras suslėgto oro poreikis (oras naudojamas kaip pjovimo dujos): Maks. 9,7 bar; 132,6 m³/h Suslėgtas oras mašinos funkcijoms („aušinimo pjovimas“ ir „alyvos įpurškimas“): 6 bar; 18 m³/val. suslėgto oro „ECO CUT“ sistemai: 6 bar; 18 m³/val. suslėgto oro dūmų ištraukimo sistemai DELTAComp 1500-8/9: 5 bar; 5,6 m³/val. Lazerio dujų sunaudojimas: 10 litrų per valandą Pjovimo dujos: Reikalingas deguonis, azotas ir suslėgtas oras (jei naudojamas kaip pjovimo dujos). Aplinkos ir vietos reikalavimai Darbinės patalpos temperatūra: nuo +15 iki +35 °C Patalpos aukštis: mažiausiai 4 m Apšvietimas: mažiausiai 500 liuksų Drėgmė: mažiau nei 75 % (be rasos kondensato) Vibracija: turi būti atspari seisminiam pagreičiui, mažesniam nei 0,05 G (0,49 m/s²), kai amplitudė mažesnė nei 5 µm. Pagrindo keliamoji galia: ≥49 kN/m²
