AMADA - Jupiter SystemDE-OTH-AMA-2021-00001

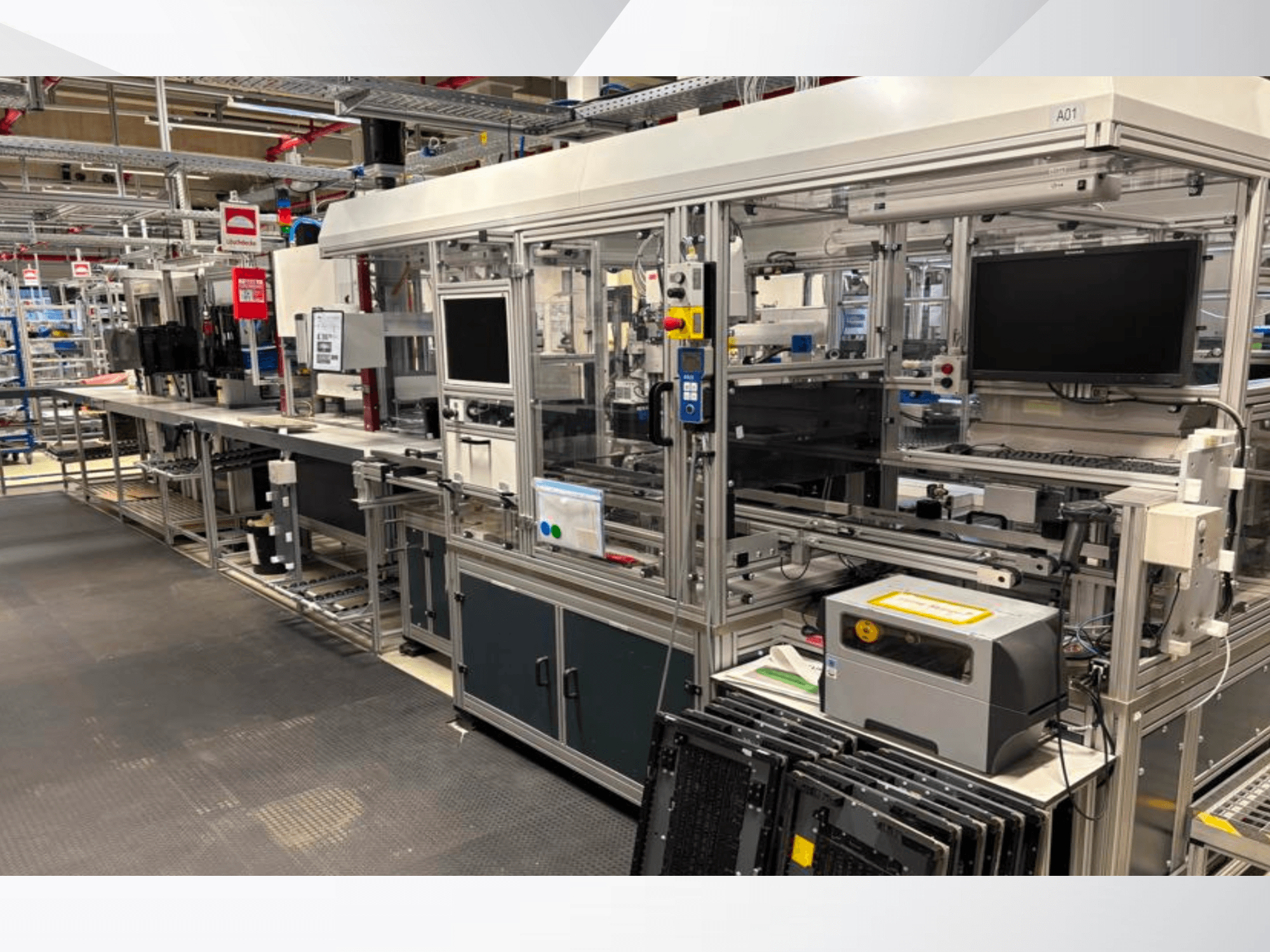

Siūloma 40 „Jupiter“ sistemų vienetų (vertinant kaip visumą): suvirinimo automatizavimo sistemą sudaro XYZ portalo valdymo sistema, suvirinimo valdymas, suvirinimo stebėjimas, vaizdo sistema ir duomenų perdavimo galimybės. Aušinimo įrenginiai į komplektą neįeina.

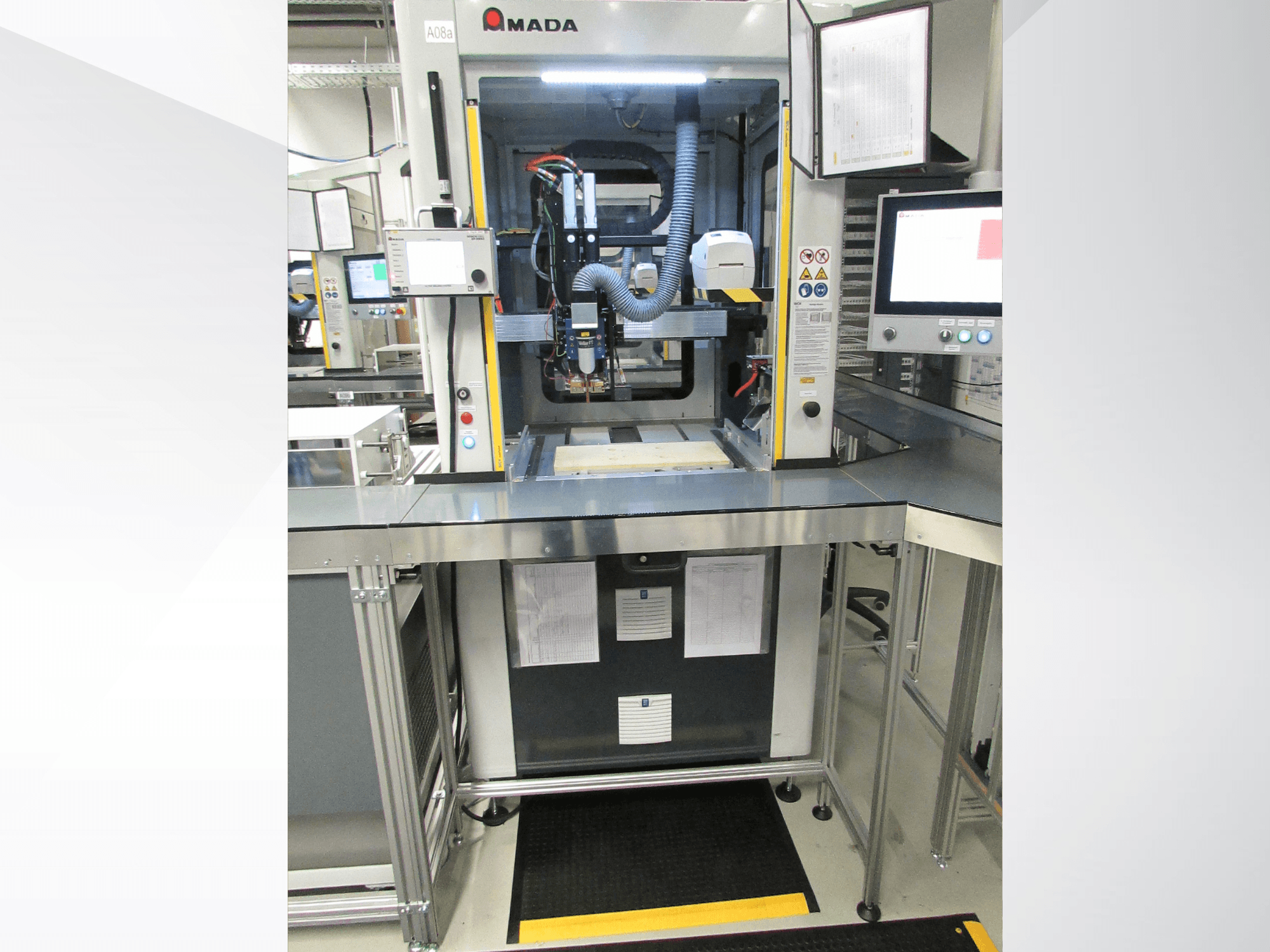

AMADA Jupiter pažangusis baterijų paketo suvirinimo aparatas (2021)

Bendrieji duomenys

• Modelis: „Jupiter Advanced Battery Pack“ suvirinimo aparatas

• Būklė: labai gera / gerai prižiūrėta

• Mašinos matmenys: 1 200 × 1 200 × 2 300 mm

• PLC valdomoji sistema

• ISQ / MNC suvirinimo valdiklis

Mašinos tipas

• Automatinė mikro atsparumo suvirinimo sistema

• Akumuliatorių paketo / akumuliatorių modulio suvirinimo sistema

Suvirinimo technologija

• Mikro atsparumo suvirinimas

• Dažnis: 10 kHz

Darbo zona

• Darbinė erdvė: 624 × 550 mm

• Suvirinimo plotas (maks.): 540 × 450 mm

• Vaizdo sritis (maks.): 540 × 450 mm

Našumas

• Suvirinimo ciklo trukmė: 1,8 sek. (nuo vieno suvirinimo taško iki kito)

• Vaizdo patikros trukmė: 1,2 sek. (nuo vieno vaizdo taško iki kito)

• Darbo valandos: 5 000–40 000 val.

Elektriniai duomenys

• Maitinimas: 400 V kintamosios srovės

• Pagrindinė saugiklio vertė: 40 A

• Energijos suvartojimas: 2 kVA

Pneumatika

• Suspausto oro reikalavimai: 6 bar švaraus sauso oro

Papildoma įranga, neįskaičiuota

• Roboto pakrovimo sistema

• Vaizdo sistema

• SQL duomenų bazės atsekamumas

• Elektrodų laikikliai

• Atsarginiai elektrodai

Papildoma robotų pakrovimo sistema

Bendrieji

• Pritaikymas: automatinis akumuliatorių paketų pakrovimas / iškrovimas

• Integracija: „AMADA Jupiter“ suvirinimo sistema

• Robotizuota pakrovimo mašina 25

Įranga

• Automatinis detalių tvarkymas

• Integruota vaizdo kontrolė

• Integruotas suvirinimo procesas

Pasirenkama: 3x ASIC Robotics Steckautomat V (2022), kaina pateikiama pagal užklausą

Bendra informacija

• Gamintojas: ASIC Robotics AG

Pritaikymas

• Automatinis baterijos elementų įdėjimas / surinkimas

• Tinka 18650 elementams

• Tinka 21700 elementams

Suderinami elementų laikiklių tipai

• Senec V2

• StreetScooter V6

• Ocado

• Lightyear

Našumas

• 1 × 4 elementai vienu metu: apytikriai 1,0 sek./elementas

• 2 × 2 elementai vienu metu: apytikriai 1,0 sek./elementas

• 4 × 1 elementas: apytikriai 1,3 sek./elementas

• Techninis efektyvumas: 95 %

Elektriniai duomenys

• Įtampa: 3 × 400 / 230 V kintamosios srovės

• Dažnis: 50 Hz

• Saugiklio apsauga: 25 A

• Maitinimo kabelis: 6 mm²

Pneumatika

• Darbinis slėgis: 6–10 bar

• Oro jungtis: Ø14 kištukinė jungtis

• Oro kokybė: sausas ir be aliejaus

Matmenys

• Mašinos aukštis ASIC robotas su signaline kolona: 2 720 mm

Svoris

• Apie 2 100 kg

Aplinkos sąlygos

• Aplinkos temperatūra: nuo +5 °C iki +40 °C

• Santykinis drėgnumas: 45–85 % be kondensato

Triukšmo lygis

• Vidutinis triukšmo lygis: 75 dB(A)
