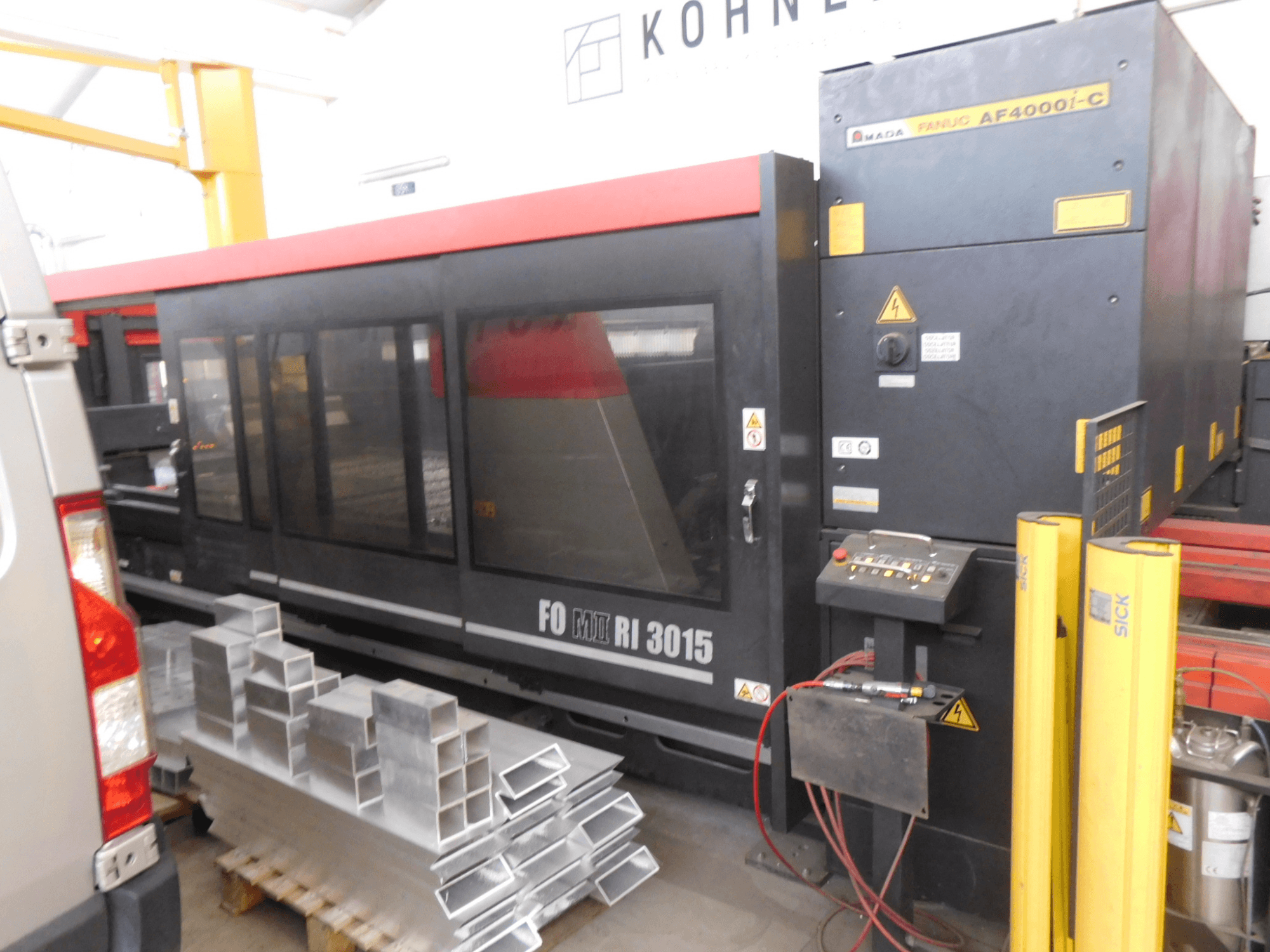

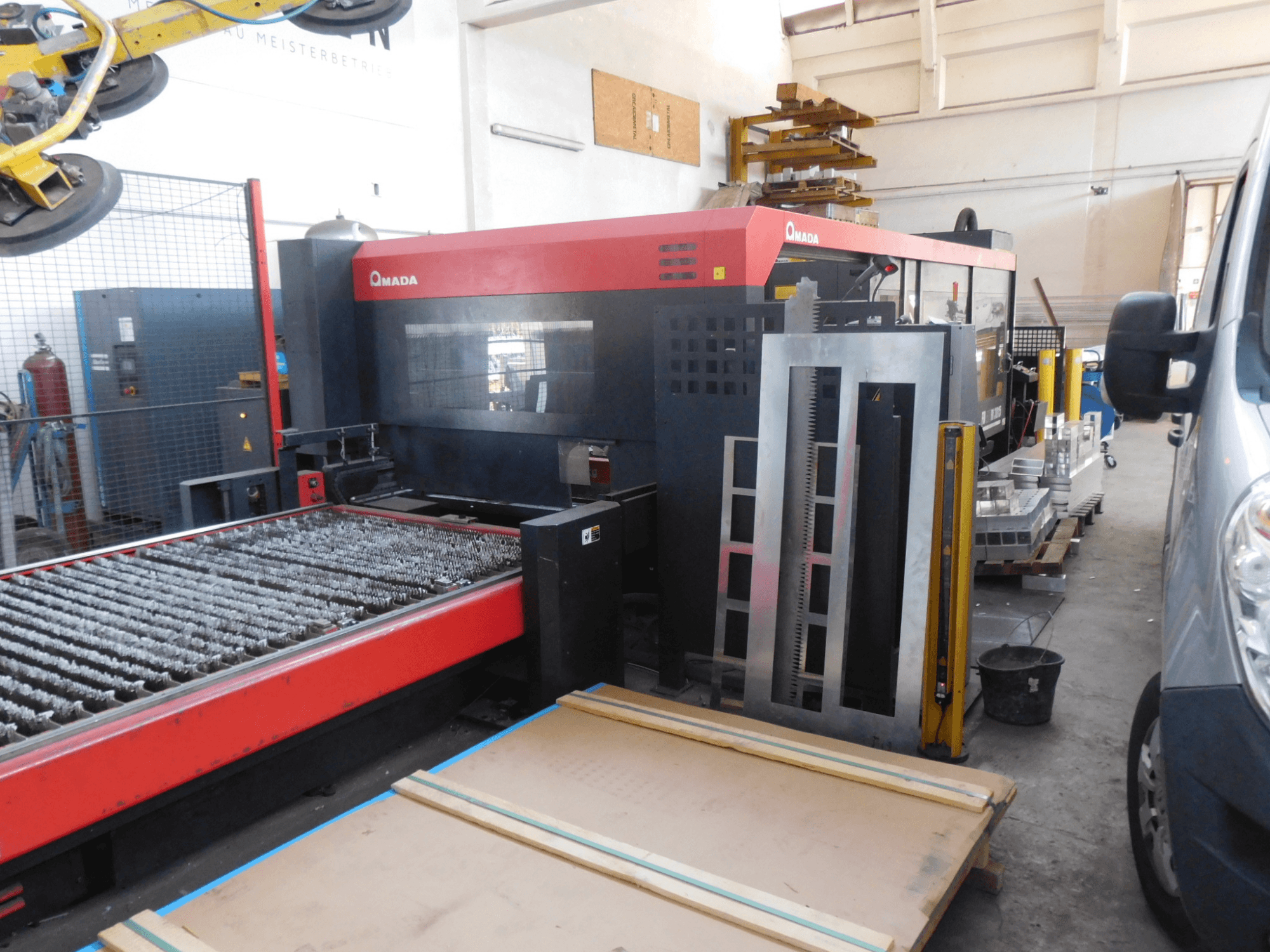

AMADA - FO-3015 II RIDE-CUT-AMA-2012-00003

• Lazerio tipas: CO2 lazeris, sužadintas AC-HF, greitas ašinis srautas

• Lazerio išvestis: 4000 vatų (nuolatinis), 5000 vatų (maksimalus)

• Optinė sistema: Skraidanti optika

• Judėjimo diapazonas (X x Y x Z): 3070 x 1550 x 200

• Didž. Stalo apkrova: 920 kg

• Didž. Medžiagos storis (minkštasis plienas): 20 mm storis

• Pozicionavimo greitis: 80 m/min (X/Y), 60 m/min (Z), 113 m/min (vienu metu)

• Pozicionavimo tikslumas: ± 0,01 mm / 500 mm

• Pozicionavimo pasikartojamumas: ± 0,005 mm

• Valdymo blokas: AMNC 3i (21,5 colio ekranas)

• Lazerio šaltinio tipas: AO4B-0815-B342 (YOM 2013, S/N L13X40476)

• Lazerio stabilumas: ± 2 %.

• Lazerio dujų sąnaudos: apie 10 l/h

• Lazerio dujų mišinys:

  • CO₂: 5 ± 0.25%

  • He: 60 ± 3%

  • N₂: 35 ± 1.75%

• Spindulio režimas: apytiksliai TEM₀₀

• Spindulio nuokrypis: mažiau nei 2 mrad

• Impulsų dažnis: 1-2000 Hz

• Aplinkos sąlygos: 5 - 35 °C, esant maks. 75 % drėgnumas

• Temperatūros diapazonas (darbinė temperatūra): 25°C (± 1°C)

• Lazerio bangos ilgis: 10,6 µm

• Lazerio dujų sąnaudos: apie 10 l/h

• Energijos suvartojimas: 12-59 kW (vidutiniškai visai sistemai)

• Rotacinis indeksas (RI): integruota galimybė apdoroti vamzdžius ir (arba) profilius; RI įrenginys yra dokumentuose

• Reikalinga galia (pagrindinio įrenginio vardinė lentelė): 200 V, 50/60 Hz

• Mašinos svoris: 13 550 kg

• Osciliatoriaus vardinė plokštelė: AF4000i-C modelis, svoris 1200 kg

• Pagrindinio bloko vardinė lentelė: FO3015IIRI modelis

Papildoma įranga

• Padėklų keitiklis: LST3015 RI (YOM 2017, S/N 30153398)

• Maitinimo šaltinis/transformatorius: TG513 (S/N 987/13)

• Aušinimo / ištraukimo įrenginys: PC5011FOm24kw (S/N 7196850001)

• VPSS 3i Tube Full Solution Pack programinė įranga

• Steel-Prisma stalo atrama

• Rotacinis indekso vamzdžių pjovimo įrenginys
