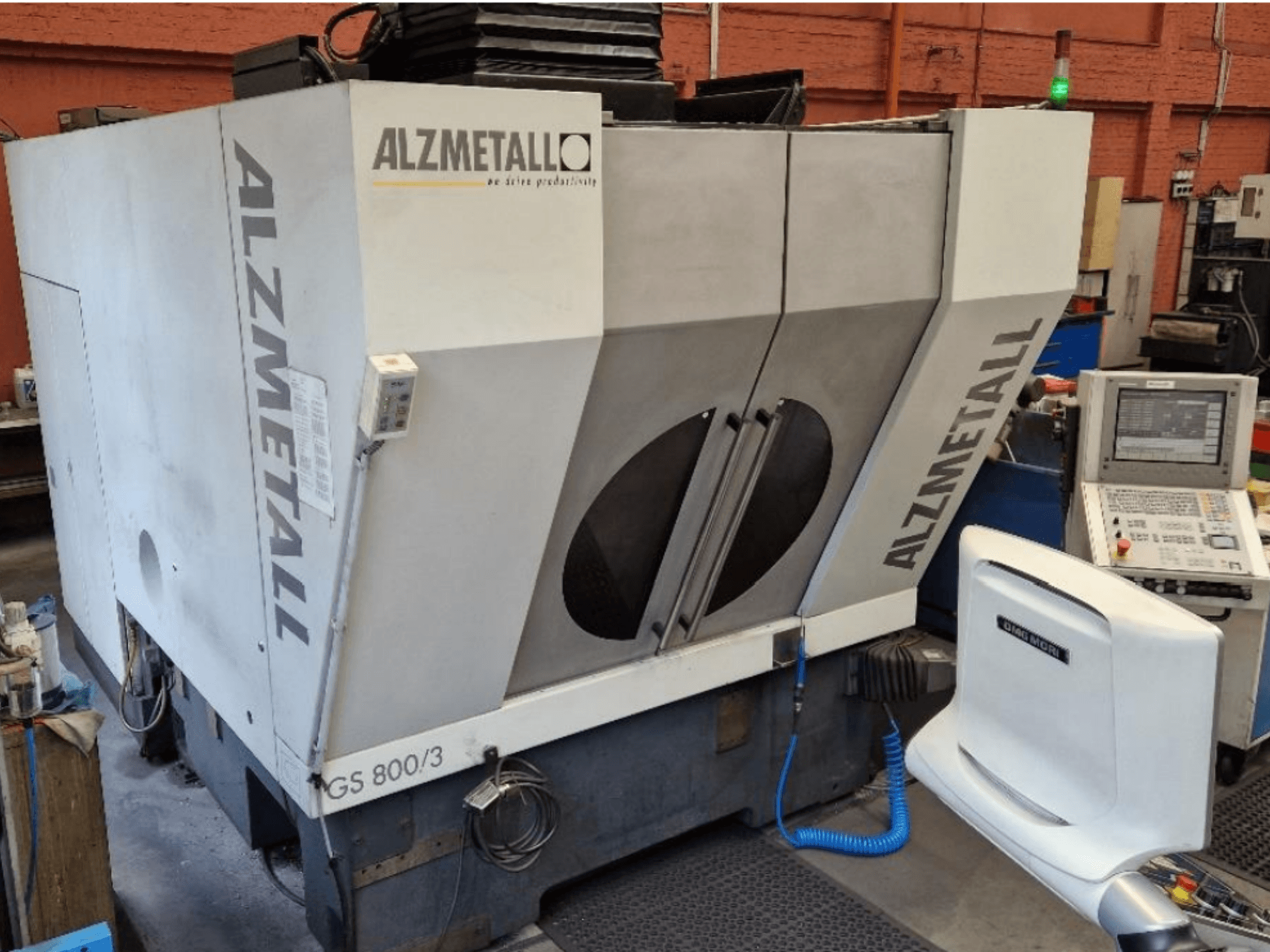

Alzmetall - GS 800/3DE-MIL-ALZ-2008-00002

- Atstumas nuo suklio iki tvirto stalo: 150 – 650 mm

- Stalo T-formos grioveliai: 9 T-formos grioveliai pagal DIN 650 X kryptimi, 14 H12 pločio, 100 mm žingsniu, 14 H7 centrinio išlyginimo griovelis, stalas nuleistas 80 mm

- Velenėlio tipas: vandeniu aušinamas aukšto dažnio variklinis velenėlis su hibridiniais velenėlio guoliais ir alyvos-oro tepimu

- Veleno kūgis: HSK-A63 pagal DIN 69893 -

- Maks. sukimo momentas: 139 Nm esant 25 % darbo ciklui - Veleno savybės: naujas velenas 2025 m., šiluminio plėtimosi kompensavimas, sandarinimo oro tarpiklis, oro pūtimas per veleno centrą

- Greitasis poslinkis (X/Y/Z): 45 m/min

- Maks. pagreitis (X/Y/Z): 10 m/s²

- Maks. padavimo jėga (X/Y/Z): 10 kN esant 40 % darbo ciklui

- Matavimo sistemos: dvi tiesioginės linijinės matavimo sistemos ašims X/Y, tiesioginė linijinė matavimo sistema ašiai Z

- Padėties nustatymo tikslumas (Tp): 0,007 mm pagal DIN ISO 230-2

- Įrankių magazinas: grandininis magazinas su 33 įrankių vietomis

- Įrankių keitimo sistema: paėmimo sistema

- Maks. įrankio skersmuo: 90 mm (pilna konfigūracija) / 130 mm (su laisvomis gretimomis pozicijomis)

- Maks. įrankio ilgis: 300 mm

- Maks. įrankio svoris: 10 kg

- Maks. bendras įrankių svoris: 160 kg

- Įrankio keitimo trukmė: apytikriai 2 sekundės

- Laikas nuo vieno ruošinio iki kito: apytikriai 6 sekundės

- Darbinė įtampa: 3x 400 V

- Tinklo dažnis: 50 Hz

- Bendras vardinis srovės stipris: 55 A

- Maitinimo grandinės saugikliai: 63 A gG - Reikiamas tiekimo slėgis: ne mažiau kaip 6 bar

- Reikalinga elektros tinklo sistema: TN tinklas

- Transportavimo matmenys: apytikriai 2 250 mm (plotis) x 4 760 mm (gylis) x 2 800 mm (aukštis)

- Papildoma įranga ir funkcijos:

- HEIDENHAIN TS 640 3D jutiklis su infraraudonųjų spindulių perdavimu

- HEIDENHAIN TT 140 automatinis įrankių matavimas

- HR 410 elektroninis rankinis ratas

- Automatinis stogo uždengimas su ritininėmis žaliuzėmis

- Skreperinis drožlių konvejeris (trumpoms, iki 80 mm ilgio, metalo drožlėms)

- Visapusiškas plieninio lakšto gaubtas

- Apdirbimo zonos vidinė danga iš nerūdijančio plieno

- Darbo zonos apšvietimas - Elektriškai valdomos horizontalios stumdomosios durys su mechanine fiksavimo sistema

- Valdymo spintos aušinimas

- Trūkstamos / neįtrauktos sudedamosios dalys: aušinimo skysčio bakas NĖRA įtrauktas (nėra aušinimo skysčio bako, siurblių, drožlių nuplovimo žarnos)
