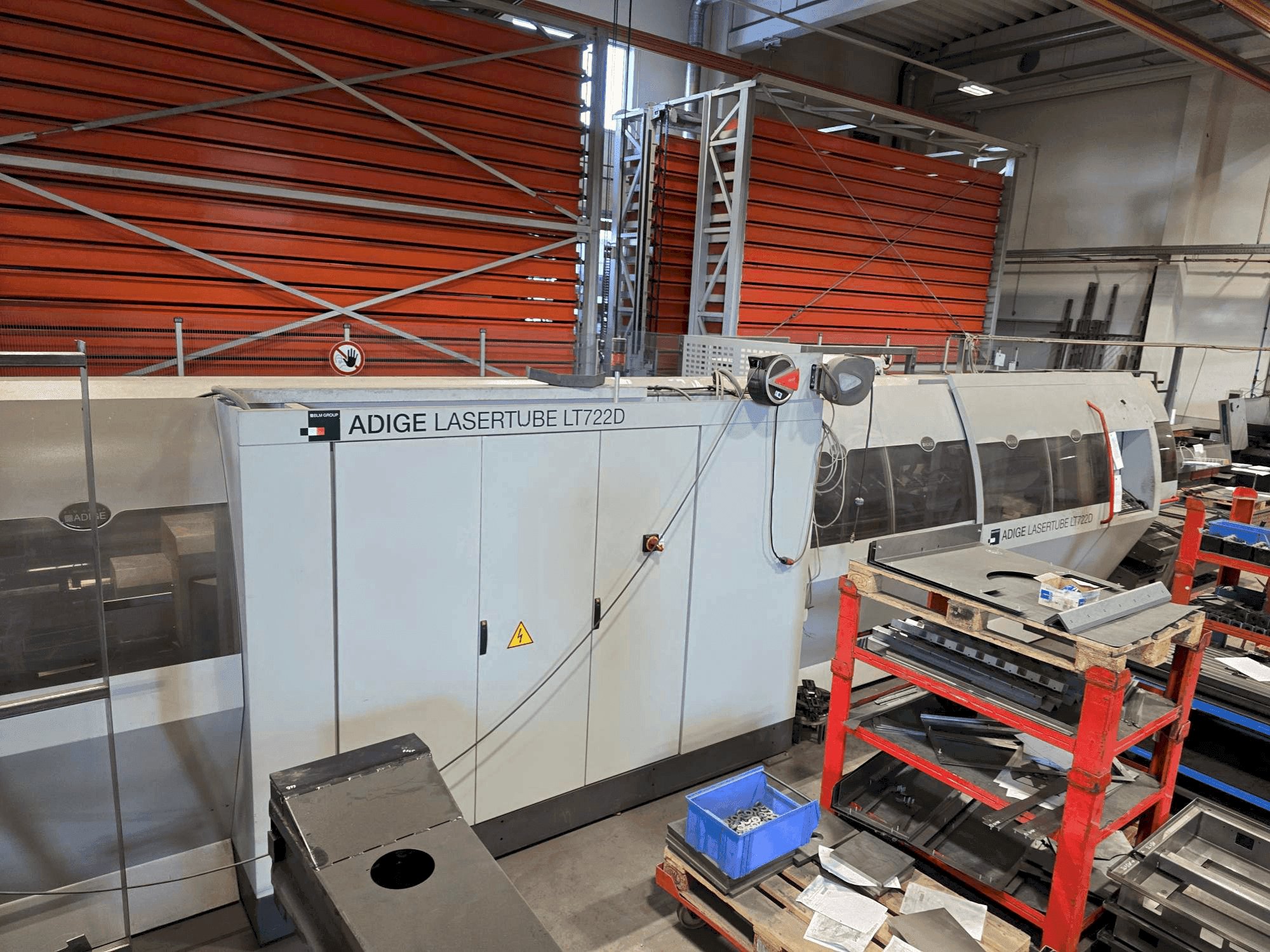

ADIGE - LASERTUBE LT722DDE-CUT-ADI-2021-00001

• Pusiau sandarus, difuziniu būdu aušinamas Co2 lazerio šaltinis rofin dc 025 compact. Nominali galia: 2500 W.

• Pagrindinis automatinės iškrovimo sistemos modulis su 1 CNC ašimi valdoma apdirbamo vamzdžio atrama

• Programos valdomas iškrovimas

• Automatinės iškrovimo sistemos išplėtimo modulis, skirtas iki 4500 mm ilgio detalėms

• Gerų dalių rūšiavimas į priekį (stalo pusė) ir į galą (krautuvo pusė)

• Supjaustytų dalių ir atraižų rūšiavimas į kasetę

• Tinka apdoroti atvirus profilius (plokščius, l, c ir u profilius)

• Specialūs mechaniniai įtaisai ir proceso modifikacijos atviriems profiliams

• Tinka apdoroti vamzdžius iš minkšto arba nerūdijančio plieno

• Apvalių vamzdžių matmenys: Ø 12-140 mm

• Kvadratinių vamzdžių matmenys: nuo 12 x 12 mm iki 120 x 120 mm

• Stačiakampio/plokščio ovalo formos vamzdžių matmenys: kraštinė 10 mm iki 140 mm.

• Didžiausias stačiakampių/plokščių ovalių vamzdžių šonų skirtumas: 110 mm

• Ruošinio apvalkalas: įrašytas į Ø 170 mm apskritimą

• Didžiausias vamzdžio svoris: 15 kg/m; ne daugiau kaip 100 kg iš viso

• Įrangos ir iškrovimo įtaiso savybės

  • Įranga 6,5 m ilgio ryšulių krautuvui, skirtam vamzdžiams / vamzdeliams su jautriais paviršiais: Medžiagos padavimo grandinių guminė danga. Vamzdžių / vamzdžių pakrovimo ir laikymo dalių plastikinė danga iki atskyrimo.

  • Pagrindinis automatinio iškrovimo įrenginio modulis, su: 1 CNC ašimi valdoma apdirbamo vamzdžio / vamzdžio atrama. Programos valdomas iškrovimas.

  • Automatinio iškrovimo įrenginio išplėtimo modulis, skirtas daliniams ilgiams iki 4 500 mm, su: gerų dalių rūšiavimas: Į priekį (į konsolės pusę), nuo 250 mm iki 4 500 mm. Į galą (krautuvo pusė) iki 4 000 mm. mažesnio kaip 250 mm ilgio pasėlių galų ir liekanų rūšiavimas į kasetę.

  Vamzdžių ir (arba) vamzdžių specifikacijos

  • Apvalūs vamzdžiai: Skersmuo nuo $\text{12 mm}$ iki $\text{140 mm}$.

  • Kvadratiniai vamzdžiai: $\text{12 x 12 mm}$ iki $\text{120 x 120 mm}$.

  • Stačiakampiai ir (arba) plokšti ovalūs vamzdžiai: nuo $\text{10 mm}$ iki ne daugiau kaip $\text{140 mm}$. Didžiausias kraštinių skirtumas: $\text{110 mm}$. Turi būti galima įrašyti į $\text{170 mm}$ skersmens apskritimą.

  • Didžiausias vamzdžio svoris: $\text{15 kg/m}$ (iš viso ne daugiau kaip 100 kg).

Papildoma įranga

• PRECITEC AK-HP universalus pjovimo galvutės laikiklis, skirtas nekontaktiniam atstumo valdymui

• Talpinis atstumo jutiklis su sustiprinta keramine dalimi

• Atsparumas slėgiui iki 25 bar

• Mišrus aušinimas (vandeniu ir sausu oru) lęšio laikikliui ir viršutinei lęšio sričiai

• Keraminės dalies ir antgalio aušinimas sausu oru

• Automatinis vamzdžių pluošto pakrovėjas, skirtas 3200-6500 mm pradiniam ilgiui

• Galimas krovimas tiltiniu kranu

• Speciali krautuvo įranga kvadratiniams, stačiakampiams ir plokščiastiebiams vamzdžiams krauti

• Vamzdžių atskyrimas su ilgio matavimo stotimi

• 6500 mm ilgio vamzdžių pluošto pakrovėjo įranga, skirta vamzdžiams su jautriais paviršiais

• Į komplektą įtraukta "Artube" lizdavimo programinė įranga
